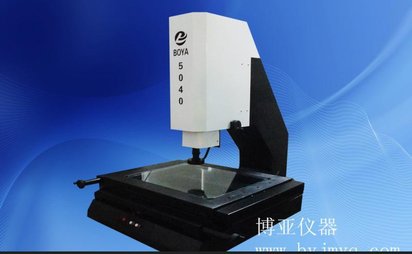

供应5040非标大行程影像测量仪定制

        影像测量仪测量时先对焦对准,再读数,最后计算处理。读数来自于光栅系统,对焦对准依靠显微镜光学系统,还有一个有效正确的照明光源直接影响测量效果和精度。另外环境条件也是影响测量精度不可忽视的因素。通过分析,可以归纳出以下的误差来源:
1．光栅计数尺的误差;
2．工作台测量轴垂直度的误差;
3．工作台移动时存在角摆和直线度的误差;
4．显微镜光轴与工作台面不垂直产生的误差;
5．光源照明条件的变化带来的对焦和对准误差;
6．测量时室内温度带来的误差。
        可以看出很多误差来至于硬件误差，这些在仪器制造过程中已经形成并固定下来,无法改变，所以选择一台零部件优质，结构完美，控制系统稳定，测量精度高的影像测量仪很重要。博亚精密是生产设计.研发于一身的新型工厂，引进国际先进的测量技术，研发生产精密影像测量仪。博亚的影像测量仪品质优良，精度高，运行稳定，价格低在中国市场的影响力深广。

影像测量仪特点：

高精度花岗石底座、立柱，工作台保证用于极高的稳定性及刚性。

精密无牙传动、灵敏可靠、无背隙、并可快速移动。

两层工作台设计、精密级V型导轨，保证拥有极高的机械精度。

高品质光学镜头和高分辨率CCD，确保拥有清晰的测量画面。

仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件可对测量绘图形进行处理及输出。

规格参数

主机体尺寸（mm）：1120*840*1050
工作台面（mm）：700*600
玻璃台面（mm）：545*445
工作行程（mm）：500*400*250

工作距离(mm)：90

摄象机：彩色1/3″CCD

光栅尺数显解析度(mm)：0.001

 X、Y轴线性精度：（3+L/200）µm ，Z轴测量方式：非接触式

 光学目镜：0.5X（可选配1X）

变焦物镜倍率：0.7X-4.5X

物方视场：8.2mm-1.2mm/4.1mm-0.6mm

光源系统：LED环形超亮冷光源

机台底座、工作台和立柱材质：高精度花岗岩

载物台承重：20KG

仪器重量(kg)：350

电       源： 220V(用电设备要求接地可靠)
