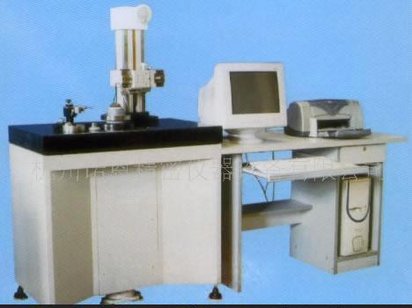

圆度仪
0.01
💬 价格请咨询商家
此商品商家未公示具体价格,页面显示的为占位价格,请通过下方联系电话向商家询价。
产品详情
- 品牌/型号:西安/Y9025B
Y9025B具有高精度的气浮主轴及空气过滤系统,配以计算机系统和打印机等,可由微机控制调偏心、适时显示图形数据、绘图纪录、存盘留档等,电气系统具有操作简便,检测效率高。对使用环境无特殊要求,可在车间及计量室条件下使用。
一、测试功能:
1.可进行圆度、波纹度、同心度、垂直度、平行度、平面度及弯曲度测量(可用四种方法评定圆度误差)。
2.可对零件表面状态进行频谱分析。
3.能够给出零件的偏心及相位。
4可处理出任意波段的波纹度值。
本仪器主要用于轴承行业各种轴承套圈内外径及内外滚道之圆度、波纹度。测量滚动体如各类滚子、钢球的圆度、波温度及油泵油嘴、液压件、纺机配件等的圆度、波纹度、同心度、同心度、垂直度、平行度、平面度、并可被测轮廓表面状态作频谱分析。适于在车间或计量室使用(无恒温要求)。可直接用于机床故障分析、调整机床、零件工艺分析试验,工序间检验或成品零件终检。
本仪器可以用四种评定方法对圆度数据进行评定和绘出图形,测量数据可以进行存盘留档。
二、技术性能:
1.主轴精度:±0.0125um
2.测量范围:最大直径Ф250mm 最小内径Ф3mm 最大测量高度:200mm 最大工作重量:15kg
3.系统精度:0.03um
4.量程范围≥30um(半径差)
5.电源:交流单相220V 50Hz 250W
6.气源压力:≥0.5MPa
一、测试功能:
1.可进行圆度、波纹度、同心度、垂直度、平行度、平面度及弯曲度测量(可用四种方法评定圆度误差)。
2.可对零件表面状态进行频谱分析。
3.能够给出零件的偏心及相位。
4可处理出任意波段的波纹度值。
本仪器主要用于轴承行业各种轴承套圈内外径及内外滚道之圆度、波纹度。测量滚动体如各类滚子、钢球的圆度、波温度及油泵油嘴、液压件、纺机配件等的圆度、波纹度、同心度、同心度、垂直度、平行度、平面度、并可被测轮廓表面状态作频谱分析。适于在车间或计量室使用(无恒温要求)。可直接用于机床故障分析、调整机床、零件工艺分析试验,工序间检验或成品零件终检。
本仪器可以用四种评定方法对圆度数据进行评定和绘出图形,测量数据可以进行存盘留档。
二、技术性能:
1.主轴精度:±0.0125um
2.测量范围:最大直径Ф250mm 最小内径Ф3mm 最大测量高度:200mm 最大工作重量:15kg
3.系统精度:0.03um
4.量程范围≥30um(半径差)
5.电源:交流单相220V 50Hz 250W
6.气源压力:≥0.5MPa
