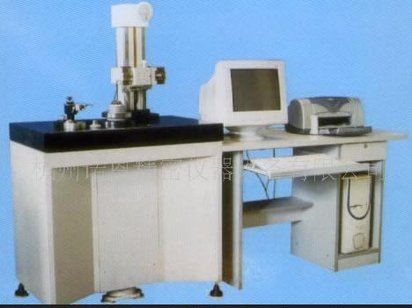

圆度仪

　该产品为 5 转 / 分钟的低速圆度仪。它采用德国 HEIDENHAIN 公司进口的高精度圆光栅、电感式传感器，主轴采用经久耐用、永不磨损的高精度气浮轴承，基于中文版 WINDOWS 2000/XP 系统的专用测量软件。适用于机械作业中各种大型回转零件及规则、不规则的环形工件的圆度、表面波纹度的测量，可给出同心度、同轴度、频谱分析、平面度、平行度、垂直度等参数的数值。可测量间断表面，也可测量电机换向器（整流子）的圆度、跳动量、单片跳动、邻片间跳动等参数。Y9025B具有高精度的气浮主轴及空气过滤系统，配以计算机系统和打印机等，可由微机控制调偏心、适时显示图形数据、绘图纪录、存盘留档等，电气系统具有操作简便，检测效率高。对使用环境无特殊要求，可在车间及计量室条件下使用。
一、测试功能：
1.可对非连续表面回转体进行圆度、波纹度、同心度、垂直度、平行度、及平面度测量
（可用四种方法评定圆度误差）
2.自动识别轮廓间断、自动剔除功能。可对零件表面状态进行频谱分析。
3.能够给出零件的偏心及相位。
　　本仪器主要用于轴承行业各种轴承套圈内外径及内外滚道之圆度、波纹度。测量滚动体如各类滚子、钢球的圆度、波温度及油泵油嘴、液压件、纺机配件等的圆度、波纹度、同心度、同心度、垂直度、平行度、平面度、并可被测轮廓表面状态作频谱分析。适于在车间或计量室使用（无恒温要求）。可直接用于机床故障分析、调整机床、零件工艺分析试验，工序间检验或成品零件终检。
　　本仪器可以用四种评定方法对圆度数据进行评定和绘出图形，测量数据可以进行存盘留档。
二、技术性能:
1.主轴精度：±0.0125ｕｍ
2.测量范围：最大外径Ф200mm(可订做≤Ф400mm)
　　　　　　最小内径Ф3mm 最大测量高度：150mm 最大被测件重量：15kg
3.系统精度：0.03ｕm
4.量程范围≤400ｕm
5.电源:交流单相220V 50Hz 250W
