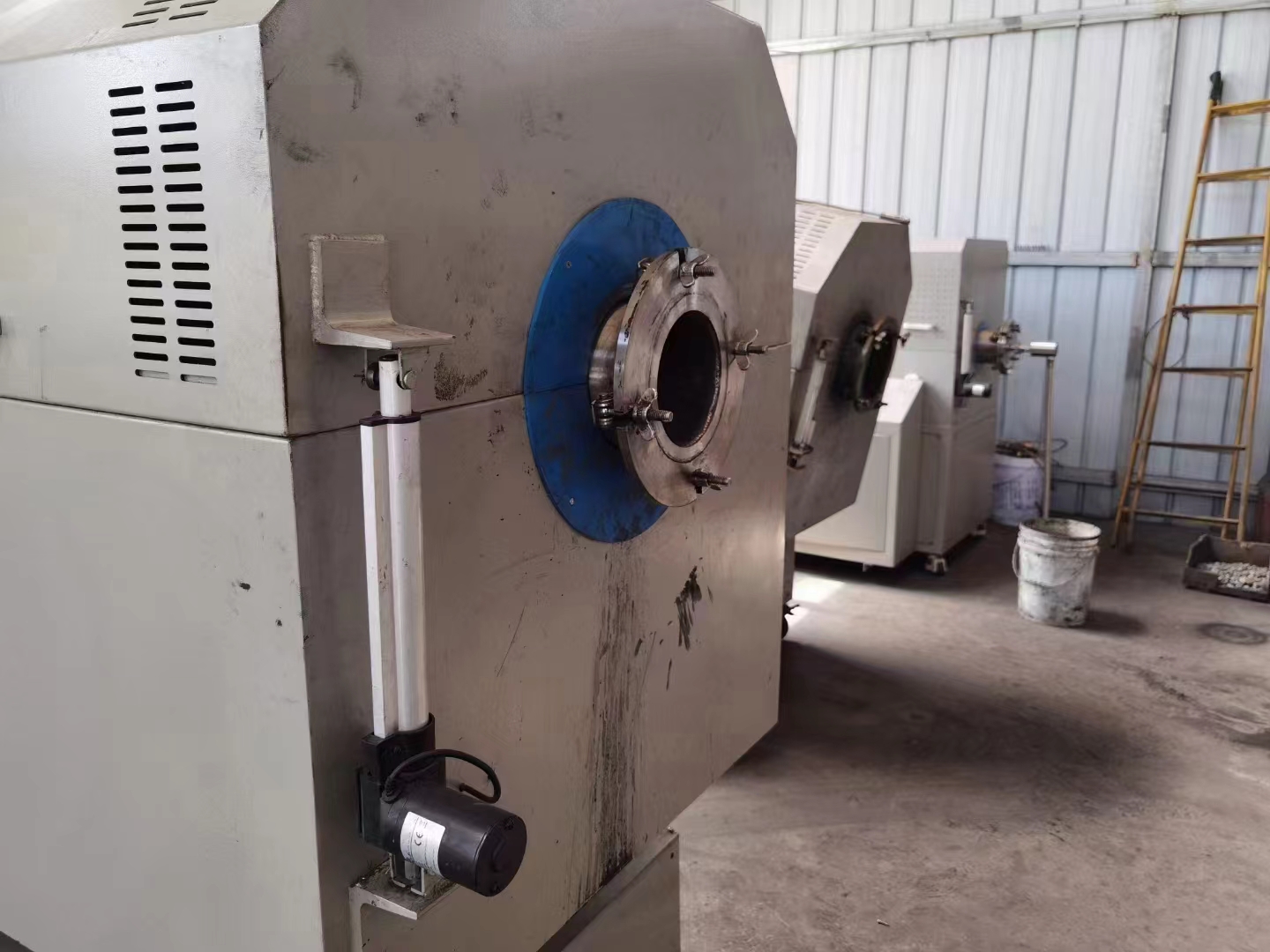

鸿峰 硅基负极CVD包碳炉

鸿峰-硅基负极CVD包碳炉
一．概述
HF-RZ30.80系列可以精确控制反应条件以确保碳包覆的均匀性和质量。该电阻炉是咸阳鸿峰窑炉设备有限公司针对连续式生产作业推出的高品质拳头产品。适用于工矿企业、科研院所做实验、中试、产业化生产使用。
二．产品的特点
1.HF-RZ系列能够克服粉体物料煅烧过程中所产生的生烧、过烧、夹生等缺陷，从而提高了粉体物料的反应时间和品质均匀性。
2.所有耐火材料均选用陶瓷纤维模块，具有重量轻、温度均匀性好、升温速度 快、热稳定性好、节能等优点。窑炉使用功率远远小于其他同类产品，大大的降低了生产成本。
3.回转体材料选用牌号为 310S 的不锈钢，具有耐高温、耐一定的酸碱，不易 磨损，强度高等特点。
4.温度控制采用 PLC 触摸屏程控系统，具有结构简单、稳定可靠、调整方便、 适用范围广等优点。可以根据工艺设置不同的温度曲线，不同的升温时间和保温时间。
5.优良的密封性，该设备采用模块化设计，密封部件为独立部件，安装在我司 设备两头。具有便于更换，密封性好的特点。
三．设备使用条件
1.厂房或室内； 2.控制区环境温度 0~40℃； 3.地面平整,无腐蚀性气体。
四．电力配置 1.~380V±10%，50Hz； 2.供电能力:≥18kw；
五．主要技术参数
（1）生产方式： 间歇式生产
（2）煅烧方式： 动态回转式煅烧 （3）炉管尺寸： 直径φ300mm， 加热区长度 800mm，螺旋导程 200mm
（4）使用功率：加热功率 18Kw(满负荷)
（5）额定电压： 380V50HZ
（6）设计温度：RT~950℃
（7）测温点：3个
（8）控温区数：3区
（9）温控精度：≤±2℃
（10）炉管转速：0.05~0.5r/min（物料在加热区停留 30~300min 可调）
 （11）炉体表面温升: ≤50℃
（12）设备外形尺寸：L2500×W1300×H1700（mm）（以最终制造为准）
（13）电气控制及监测系统 温度控制采用 PLC 触摸屏程控系统，该控制系统由我公司自主设计制作， 主要由 PLC、扩展模块、AI 控制模块，并通过软件进行程序编写来实现加热设 备自动化和过程自动化控制。我公司采用西门子 S7-200PLC、厦门宇电温度控 制模块和昆仑通泰触摸屏，其性能稳定、扩展性强。可对电炉的升温、恒温等进 行精确控制。执行采用移相触发，调功控制，实现了缓起动、缓停止；温度控制 设超温报警并自动切断加热回路，报警方式为声光报警；温控表采用智能电温控 表。其中电控柜等级 IP54。
该系统的功能如下：
a.操作简单：采用全中文触摸式操作面板，清晰直观，用户可任意设置加热 设备的各项参数，比起一般的设备执行、温度控制装置，尤其是温度控制仪表控 制的加热设备，不在有复杂的故障报警代码与繁琐的参数设置，大大降低了用户使用难度。
b 实时监控：通过触摸屏我们可以清晰直观的看到各个设备的实时工作状态， 如实时温度，加热运行状态，回转及各控制系统运行状态，运行时间等。
c.历史记录：强大的存储记忆功能，可方便查看当前温度、历史温度、当前 温度曲线，历史温度曲线等
d.参数设置：可任意设置各项工作参数，即使是非专业人员也可以快速轻松 掌握。
（14）安全系统 该设备配置了声光报警系统。其中设置了超温、断偶报警、超量程报警。 安装炉内压力报警器以及自动泄压装置。
