触屏式GX10/GX20无纸记录仪
💬 价格请咨询商家 此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。 GX系列使用多点触摸屏，改善了直观性和操控智能性。用户可以滚动、平移、缩放历史数据，甚至可以在其防尘防水的显示屏上手写信息。横河电机的GX系列具有出色的可靠性和测量精度。它的自定义图形可容纳应用程序或过程特定画面，支持多
面议
库存 999
💬 价格请咨询商家
此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。
GX系列使用多点触摸屏，改善了直观性和操控智能性。用户可以滚动、平移、缩放历史数据，甚至可以在其防尘防水的显示屏上手写信息。横河电机的GX系列具有出色的可靠性和测量精度。它的自定义图形可容纳应用程序或过程特定画面，支持多种通信协议，与客户的网络体系架构兼容。操作员可以通过自动电子邮件和FTP通知轻松查看和检索历史数据。
智能化用户界面多种显示功能标准显示画面可清晰显示带单位和标签的通道数据，以及报警日志、消息日志和其他事件日志信息。
新的自定义显示功能(可选项)可在屏幕上放置图形图像。
直观的触屏操作新型触摸屏提供滑动、放大/缩小以及单击和拖动控件，可快速导航常见的显示模式功能。
使用“两点触控”方式可在显示范围内放大或缩小画面。
支持手写信息操作员可以用手写笔或手指在触摸屏上直接手写信息。
智能化架构需要更多通道时可添加I/O模块完全模块化的I/O设计使您可以使用当前所需通道来构建系统，并通过购买和安装其他模块来扩展设备的功能。
多种输入/输出规格10通道通用输入模块可测量直流电压、热电偶、RTD和接点输入信号。还可提供16通道数字输入模块和继电器输出模块。
GX90XA模拟量输入模块：直流电压、直流电流、热电偶、RTD、接点
GX90XA-10-V1：高耐压AI模块：至大共模电压600V
GX90XA-04-H0高速AI模块：直流电压、直流电流、热电偶、RTD、接点
GX90XA-06-R1四线制RTD模块：4线RTD、4线电阻
GX90YA模拟输出模块：电流输出(通道之间隔离)
GX90XD数字输入模块：远程控制输入或操作记录
GX90YD数字输出模块：报警输出
GX90WD数字输入/输出模块：远程控制输入或操作记录/报警输出
GX90XP脉冲输入模块：脉冲信号数据采集、积分计数
GX90UT PID控制模块：PID控制(2回路)
前面板门有黑白两色可选可以选择适合客户操作环境的颜色。
多通道I/OGX10和GX20分别支持至多30通道和100通道的输入。
使用扩展单元至多可扩展至450个输入，可轻松连接以太网和记录仪。
智能化功能PID控制启用PID和程序控制(每个系统至多20个回路)
Web应用程序允许远程操作可从浏览器进行监视。
可以使用各种预设的控制屏幕和画面。
设定点程序控制功能(多达99种模式)
双测量周期测量
用户可以在一套GX系统中选择不同的采集周期。
直接输出至打印机
可以从GX直接打印报表和快照，无需通过PC。
便捷的报表创建功能
可以使用Excel中创建的电子表格模板自动创建报表。还可以输出为PDF文件。
基于浏览器的实时监测 *
可以使用Web浏览器通过两种操作模式(数据和配置)访问GX。
支持21 CFR Part 11 (可选项)
支持美国FDA 21 CFR Part 11(用于制药)。
轻松连接WT系列功率计(可选项)
从功率测量仪表(WT系列、功率分析仪)可轻松获取和记录测量数据。
DARWIN兼容功能(以太网、RS-422/485、RS-232)
从DARWIN数据采集仪表平稳提升而来。
多重批处理功能(可选项)
记录仪预设的通道分组建立数据文件，可独立控制启动和停止。
支持SLMP通信(三菱PLC)(可选项)
通过该协议功能，无需顺控程序即可从GX连接至三菱电机的PLC。
OPC-UA服务器(可选项)
可以从主机系统(OPC-UA客户端)通过以太网通信访问GX采集的数据。
符合AMS2750/NADCAP标准的航空热处理应用
测量值校正时间表控制功能(可选项)定期执行测量值校正的计划管理。
关键数据高效搜索轻松查看历史数据无缝显示历史趋势——即使在测量过程中也可以通过滑动或拖拽趋势显示浏览数据
通过日历，可以跳转到确定日期的波形画面。通过报警一览，可以跳转到发生报警的波形画面。
轻松确认故障点输入手写信息
可以快速查看标有手写信息的待处理区域。
用户可用手写笔(标准附件)或指尖在波形区域标记或添加信息。用户还可以选择输入的颜色和线宽。或者，用户也可以从预设的信息列表中选择。
保存和输出图像文件将所需趋势波形或发生报警的画面保存为图像文件(PNG)，并且可以同步打印。
查看目标波形的详情显示任意位置的数值
移动标尺，显示该位置相应的数值。实时查看较大/较小测量值。
[专利技术]
所有历史趋势画面
可以将长时间的趋势显示在一个画面中，便于浏览。
所有历史趋势画面
通过简单的缩放功能，可以放大或缩小时间轴和工程单元。
放大显示/缩小显示
创建自定义画面自定义画面(/CG可选项)
用户可以根据环境需要，将趋势、数字、条形图等显示组件按照自己的喜好进行布局，创建自定义画面。也可以启动/停止泵并执行其他操作。
DAQStudio DXA170
DAQStudio是一款生成自定义画面的软件。用户可以通过以太网或外部存储器(SD/USB)，将自己创建的画面加载到GX中并显示。
各种显示画面在LOG标尺上显示和记录物理量

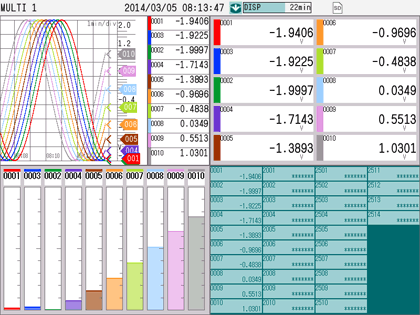

用户可以从9种布局中选择，至多可以保存20种配置。(只GX20可以进行多屏显示)
兼具灵活性和可扩展性的架构
模块化输入/输出输入和输出均已模块化，便于扩展。GX多通道无纸记录仪本体可进行至多100通道(GX20)的测量。
多种输入/输出模块
多种输入/输出模块可供选择。
|
模拟输入模块 |
直流电压、直流电流(连接外部分流电阻)、热电偶、RTD、接点(固态继电器方式) | 10 |
| 直流电压、直流电流(连接外部分流电阻)、热电偶、接点(低耐压固态继电器方式) | 10 | |
| 直流电压、直流电流(连接外部分流电阻)、热电偶、接点(电磁继电器扫描仪型) | 10 | |
| 直流电流(mA)(固态继电器方式) | 10 | |
| 直流电压，直流电流(连接了外部分流电阻器)，热电偶，接点(固态继电器方式) | 10 | |
| 直流电压、直流电流(已连接外部分流电阻)、热电偶、RTD、接点(独立A/D方式) | 4 | |
| 4线RTD，4线电阻(固态继电器方式) | 6 | |
| 模拟输出模块 | 电流输出 | 4 |
| 数字输入模块 | 远程控制输入或操作记录 | 16 |
| 数字输出模块 | 报警输出 | 6 |
| 数字输入/输出模块 | 远程控制输入或操作记录/报警输出 | DI:8/DO:6 |
| 脉冲输入模块 | 脉冲信号数据采集、累积计数 | 10 |
| PID控制模块 | PIPID控制(2回路) | AI:2/AO:2 DI:8/DO:8 |
支持至多450通道的测量。请注意，如果包含运算通道和通信通道，则GX20大容量型至多可以记录1000通道。GX本体和扩展I/O可以使用相同的输入/输出模块。
用户可以直接与LAN电缆连接，无需通过HUB或继电器。
* 用户也可以连接GM数据采集系统的子单元。
| GX10 | 标准 | 100通道 | 只本体 | 0-30 |
| 本体+扩展I/O | 0-100 | |||
| GX20 | 标准 | 100通道 | 只本体 | 0-100 |
| 本体+扩展 I/O | 0-100 | |||
| 大容量型 | 450通道 | 只本体 | 0-100 | |
| 本体+扩展 I/O | 0-450 |
通道数为只计算模拟输入的通道数。
分散式安装减少接线异地(远离被测物)安装记录仪时，可以在现场安放可扩展I/O并监测数据，热电偶或其他传感器的无需长距离接线。
关于OpreX
OpreX是横河电机公司为其工业自动化(IA)和控制业务产品推出的新的综合产品。OpreX代表优良的技术和解决方案，是横河电机在与客户共创的过程中培育的，它涵盖了横河电机的IA产品、服务和解决方案整个范围。它包含以下五大类：OpreX转型、OpreX控制、OpreX测量、OpreX执行和OpreX生命周期。无纸记录仪GX10/GX20是OpreX数据采集产品系列的一部分，属于“OpreX测量”类别下。OpreX测量类别包括用于高精度测量、数据采集和分析的现场设备和系统。
凭借OpreX，横河电机将提供满足特定需求的集成解决方案，并支持客户改造和发展业务。
