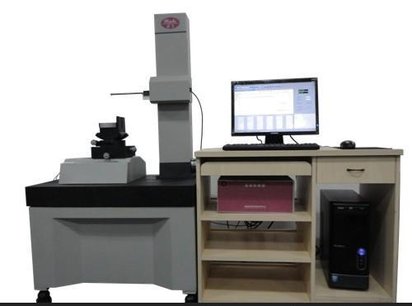

芜湖威尔120H轮廓仪测量仪，蚌埠120C轮廓仪

1.00

产品详情
  • 品牌：威尔
  • 型号：120C
  • 类型：其他
RC120C型轮廓仪 、轮廓度测量仪技术参数
评价项目测量各种类型表面的线要素，点要素、点与点的距离、线与线的距离、各要素的位置度包括距离、平行度、垂直度、角度、槽深、槽宽、半径
分析能力波纹度分析、缺口/毛刺自动剔除、直线度分析、凸度分析、沟形偏差分析
X向光栅分辨率（进口光栅尺）：0.5μm
Z向光栅分辨率（进口光栅尺）：0.05μm
X向导轨移动直线度：0.30μm/50mm
X向有效测量长度：120mm
Z向传感器量程：12mm
立柱高度：400mm
最大承载：100kg
测量速度：0.1mm/s、0.2mm/s、0.5mm/s、0.8mm/s、2mm/s 可选
选配件：调整夹具
标准件组：标准球


技术参数


型号

100C

120C

120H

120H-S

驱动器

行程

100mm

120mm

导轨精度

0.4μm /60mm

0.4μm /80mm

0.3μm /80mm

0.3μm /100mm

光栅分辨率

1μm

1μm

0.5μm

0.5μm

X轴精度

(5+1.5L/10000)μm

(3.8+L/10000)μm

(3.2+0.07L/10000)μm

(2.4+0.05L/10000)μm

测量速度

0.1mm/s、0.2mm/s 0.5mm/s、0.8mm/s

0.1mm/s、0.2mm/s 0.5mm/s、0.8mm/s

0.1mm/s、0.2mm/s 0.5mm/s、0.8mm/s

0.1mm/s、0.2mm/s 0.5mm/s、0.8mm/s

自定义测量速度

-

-

●

●

Z1传感器

传感器类型

光栅传感器

10mm量程

●

-

-

-

12mm量程

-

●

-

-

24mm量程

-

○

●

-

40mm量程

-

-

○

●

50mm量程

-

-

-

○

分辨率

0.2μm

0.1μm

0.05μm

0.05μm

Z1精度

（3+0.1%H）μm

（2.2+0.08%H）μm

（1.8+0.07%H）μm

（1.8+0.05%H）μm

测力

1.8mN

1.5mN

1.2mN

0.7mN

Z2立柱

行程

280mm

320mm

400mm

400mm

电动驱动

○

●

●

●

手动驱动

●

○

-

-

钢制立柱体

●

○

-

-

大理石立柱体

○

●

●

●

机台结构

一体式

-

○

●

●

分体式

●

●

-

-

自动化配置

测针自动抬起

-

○

●

●

测针自动回位

-

○

●

●

Z1自动接触

-

○

●

●

配件

Ф8标准球

●

●

●

●

Ф12标准球

●

●

●

●

Ф18标准球

●

●

●

●

量块组

●

●

●

●

调整旋转工作台

●

●

●

●

精密正弦平口钳

○

●

●

●

精密V型块

○

○

○

●

17度斜测针

●

●

●

●

锥形测针

○

○

○

●

斧形测针

○

○

○

●

直式测杆

●

●

●

●

偏心式测杆

○

○
