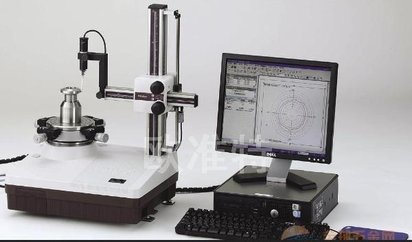

东莞供应Mitutoyo三丰RA-120A三丰圆度仪

【东莞供应Mitutoyo三丰RA-120A三丰圆度仪】

/product/product_edit_new.php?proid=100202758471

特点Mitutoyo圆度测量仪RA-120P基于PC机，配备Roundpak软件控制所有操作，并提供了更加精准模式的分析能力。可以评价轴与轴之间、轴与截面之间的共轴性。附有DAT功能有助于简便、精确地对工件进行中心和水平的调整。高精度的空气轴承，大范围的检测器，通过简单的操作即可实现多重分析，测量条件可以存储在软盘和硬盘上。 技术参数
    旋转台 直径：0.01um~75um
    旋转精度：（0.04+6H/10000）um（H=Probing height测量高度）
    旋转速度：6rpm
    工作直径：150mm
    中心范围：±3mm
    升降范围：±1°
    最大探测直径：280mm
    最大工件直径：440mm
    最大工件重量：20kg
    垂直圆柱 位移范围：280mm
    粗/微进给：粗进给 约30mm/rev 微进给 约1mm/rev
    最大测量高度（OD）：280mm
    最大测量高度（ID）：280mm
    最大测量深度：100m2m（使用标准测头时12AAB681）
    水平支臂 位移范围：165mm
    粗/微进给：粗进给 约30mm/rev 微进给 约1mm/rev
    空气补给 空气压力：390kPa
    空气消耗：每分钟45升（正常情况下）
    探头与测针 测量范围：±1000um
    测量力：70至100mN（7至10gf）
    测量方向：双方向切换测头
    标准测头（12AAB681）：硬质合金球ф1.6mm
    性能参数
    数字滤波：2CR-75%/50%，2CR-75%/50%（相位校正），Gaussian-50%
    截止值：低通：15upr，50upr，150upr，500upr
    带通：15-150upr，15-500upr，50-500upr
    参考圆：LSC，MZC，MIC，MCC
    资料分析项目：圆度、同心度、同轴度、垂直度、平面度、平行度、
    壁厚偏差、径向圆周跳动、轴向圆周跳动、与轴的同轴度、与平面的垂直度
    放大陪率：100X-200,000X、自动或任意
    数据采样点：最多1，800点/转
    可测量截面个数：大于5 不大于100
    处理器：配备了Roundpak-100的PC
    记录器：外部打印机(选件)
    气压：390kpa
    耗气量：30L/min
    电源供给：100V-240V AC，50/60Hz
    电源消耗：40VA最大（不含PC）










    尺寸 主装置： 660*415*620mm
    空气过滤装置：210*130*190mm
    重量 主装置：40kg
    空气过滤装置：2kg
    标准附件
    1、标准测头（12AAB681）
    2、增益调整膜（350365）
    3、测量分析软件Roundpak100
    4、用户手册
    选配配件
    1、快速卡盘（211-032）
    2、参考半球（211-016）
