热处理备件工装
辐射管 加热芯 热处理多用炉 推盘炉用加热器厂家
产品详情 更新时间：2026-05-19 品牌：爱协林 型号：齐全 换热方式：表面式加热器 装置方式：立式 水压：高压 加热功率：2.2kw 温度范围：1200℃ 工作压力：WMPa 换热面积：5㎡ 换热系数：DW/㎡•K 加工定制：加工定制 外形尺寸：500mm 重量：3kg 尺寸：1745 属性：加热芯 规格：齐全
6500.00
库存 999
产品详情
更新时间：2026-05-19
- 品牌：爱协林
- 型号：齐全
- 换热方式：表面式加热器
- 装置方式：立式
- 水压：高压
- 加热功率：2.2kw
- 温度范围：1200℃
- 工作压力：WMPa
- 换热面积：5㎡
- 换热系数：DW/㎡•K
- 加工定制：加工定制
- 外形尺寸：500mm
- 重量：3kg
- 尺寸：1745
- 属性：加热芯
- 规格：齐全
- 类型：辐射管
- 产地：国内

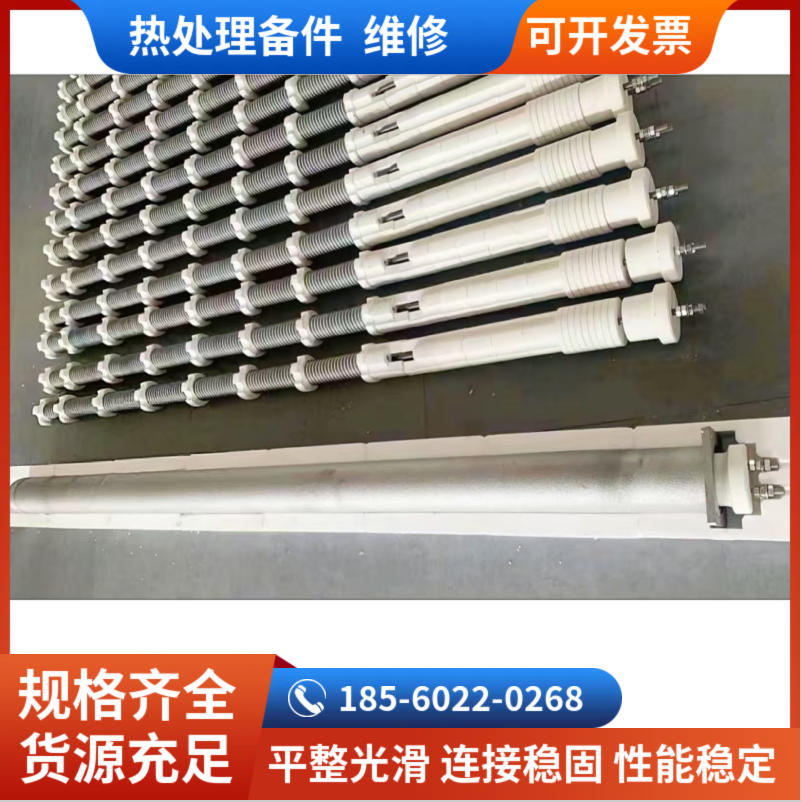

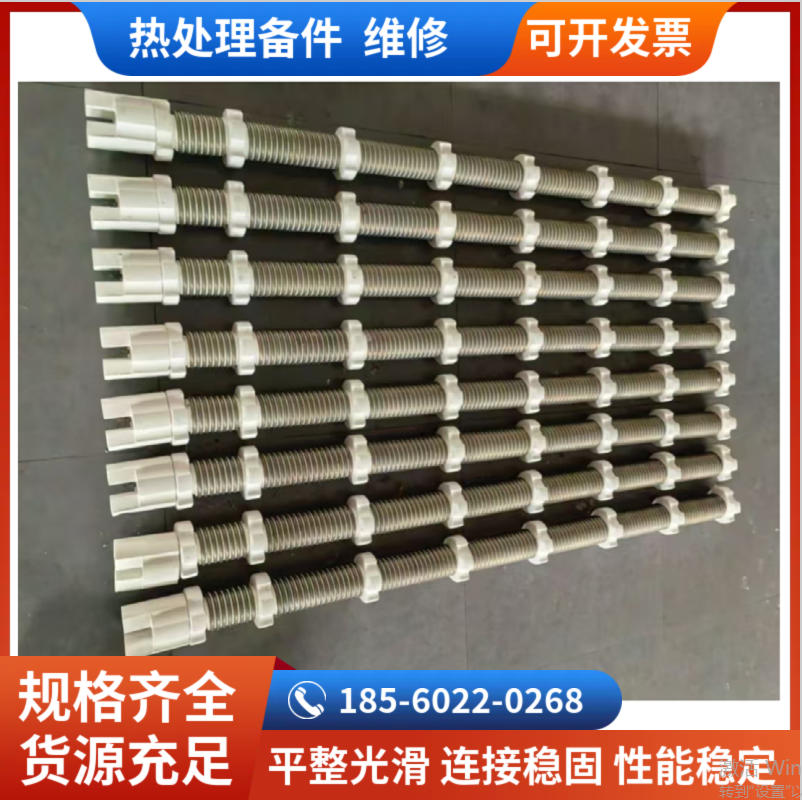

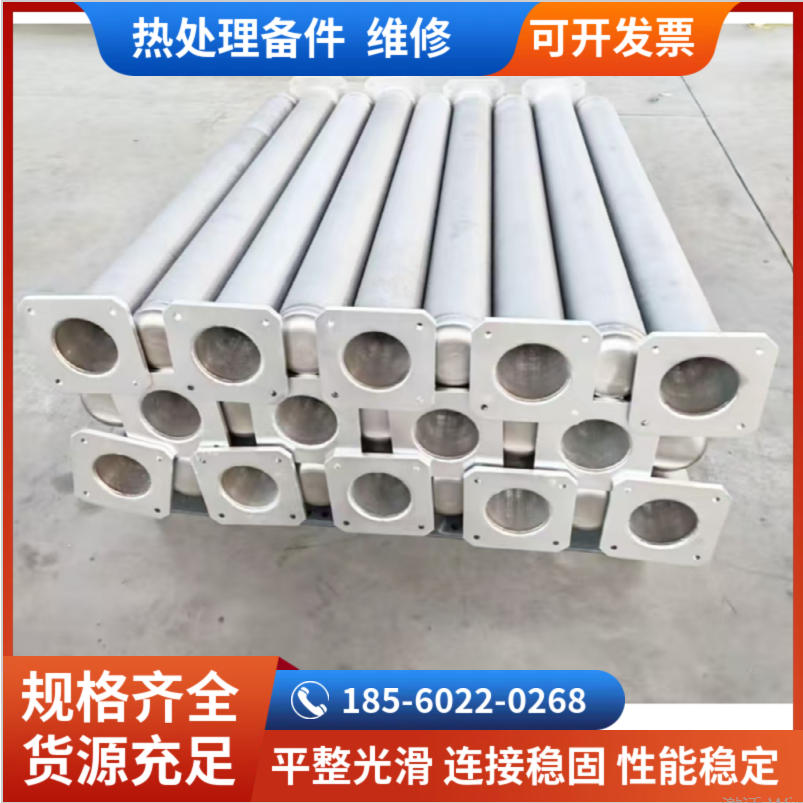

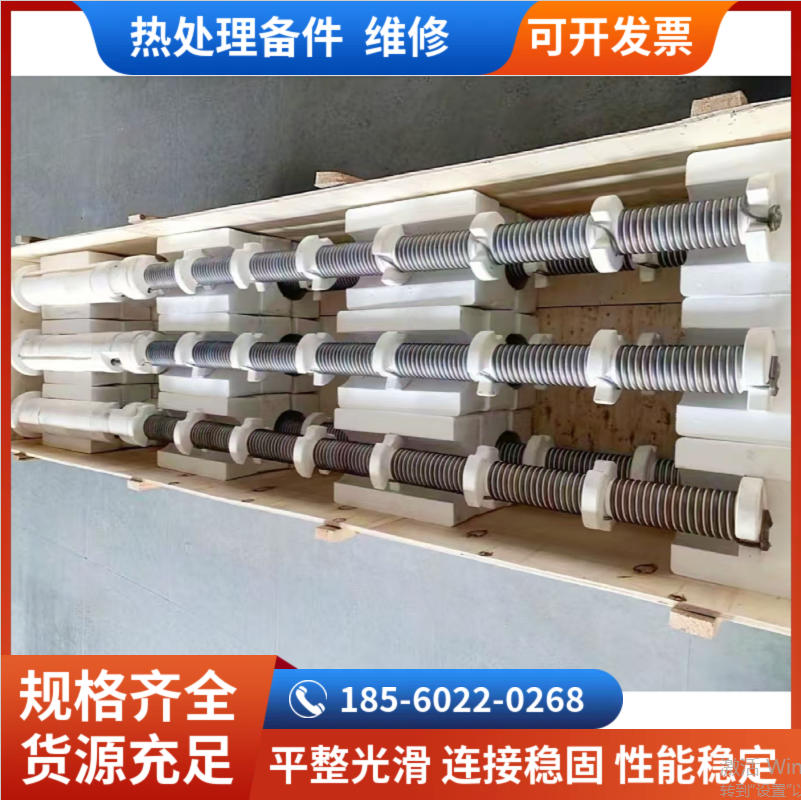

辐射管 / 加热芯（多用炉、推盘炉）关键技术参数
| 参数 | 常见取值范围 | 说明 |
|---|---|---|
| 外径 | φ60 mm ‑ φ300 mm（常用 φ80 mm、φ120 mm、φ180 mm） | 与炉体炉膛匹配，外径越大散热面积越高 |
| 有效长度 | 800 mm ‑ 2800 mm（常规 800 mm、1200 mm、1800 mm） | 根据炉体深度选型，保证均匀加热 |
| 功率密度 | 2 kW ‑ 40 kW/根（典型 5 kW、10 kW、20 kW） | 与炉体容积、加热速率对应 |
| 工作温度 | 1000 °C ‑ 1200 °C（部分型号 1400 °C） | zui高工作温度 1200 °C，表面温度可达 1400 °C |
| 材料 | - 外护管：1Cr25Ni20Si2、0Cr25Ni20Si2、Cr20Ni80、Fe‑Ni‑Cr‑Al‑Re 合金 - 内芯电阻丝：U‑型镍铬丝、铁铬铝丝、0Cr27Al7Mo2（高温） - 支撑架：高铝陶瓷、氧化镁粉绝缘填充 | 采用无缝冷拔薄壁耐热钢管，热辐射性能比同类高约 10% |
| 结构形式 | 鼠笼式、立带式、螺旋式、分节式（6 节半电阻丝） | 结构决定散热均匀性与安装方式 |
| 绝缘电阻 | ≥ 2 MΩ（外护管与电阻丝之间） | 防止漏电、保证安全 |
| 冷阻误差 | ≤ 3 % | 保证功率输出稳定 |
| 使用寿命 | ≥ 8000 h（部分高端可达 15000 h） | 长寿命降低维护成本 |
| 表面温度 | 1000 °C ‑ 1200 °C（可达 1400 °C） | 适用于高温低氧或含 S、C 环境 |
| 适用炉型 | 多用炉、推盘炉、光亮炉、正火炉、渗、渗碳/氮化炉、网带炉、转体炉等 | 通过更换外径、功率、长度实现通用化 |
选型要点
功率匹配：依据炉体容积与加热速率需求，选取合适功率密度（kW/根）。
温度要求：若工艺zui高温度 ≤ 1200 °C，选 Cr20Ni80 或 1Cr25Ni20Si2 外护管；> 1200 °C 时选 Fe‑Ni‑Cr‑Al‑Re 合金。
结构选择：
鼠笼式：散热均匀，适合大功率多用炉。
立带式：占空间小，适用于推盘炉、窄炉膛。
螺旋式/分节式：高功率密度，适合高温快速加热。
寿命与维护：选用无缝冷拔薄壁耐热钢管，可提升热辐射 10% 并延长寿命至 8000 h 以上。
安装：确认法兰或螺纹接口尺寸（常用 NPT、法兰），并预留足够的散热空间
| 供应渠道 | 主要经销商 华浦（济南）机电设备有限公司，提供现场测绘、设计、加工、安装一体化服务，联系电话 185‑6022‑0268。 |
