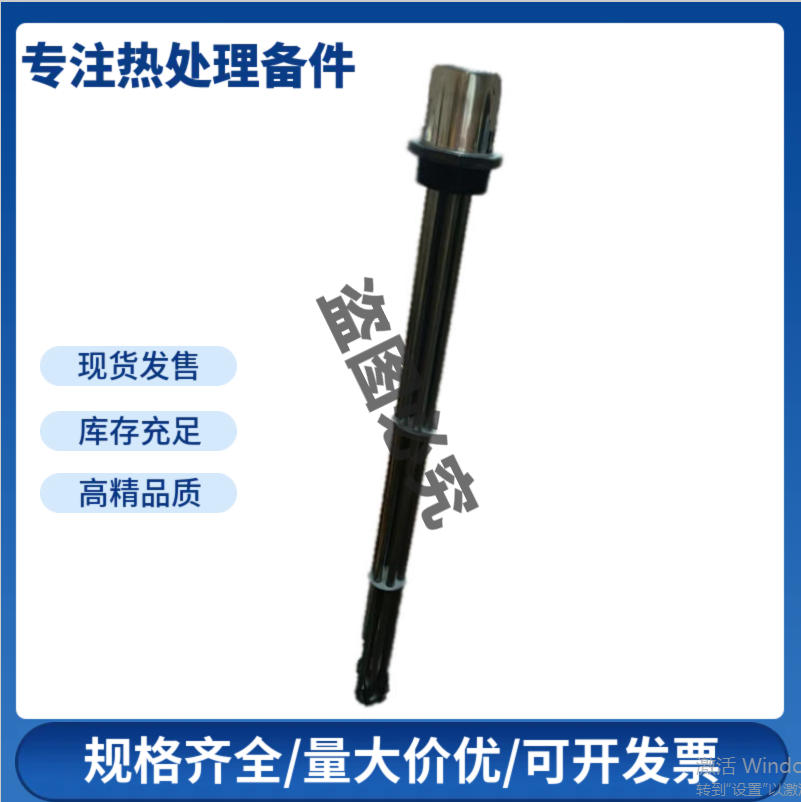

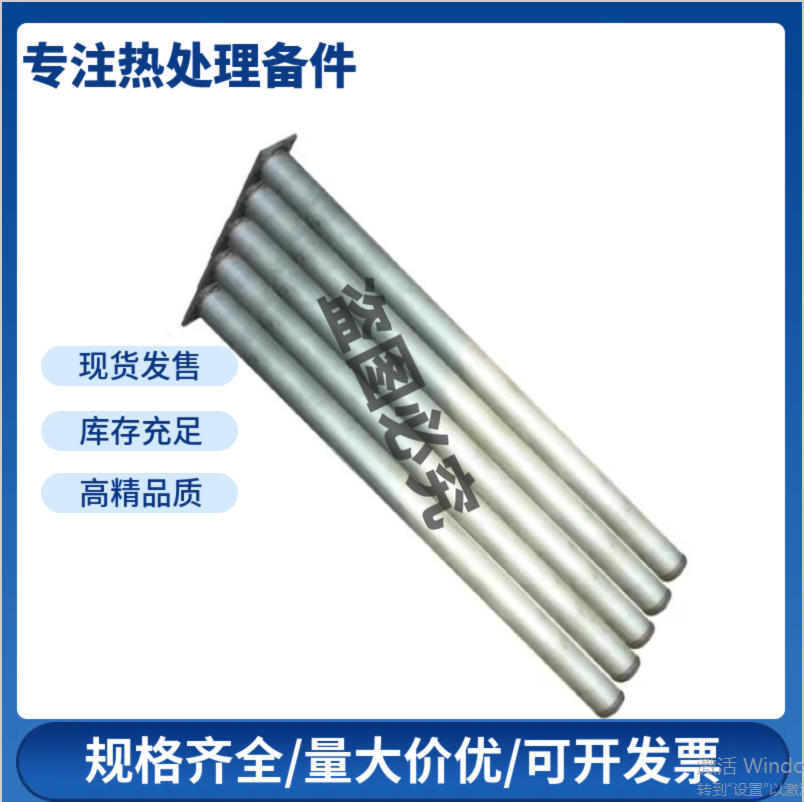

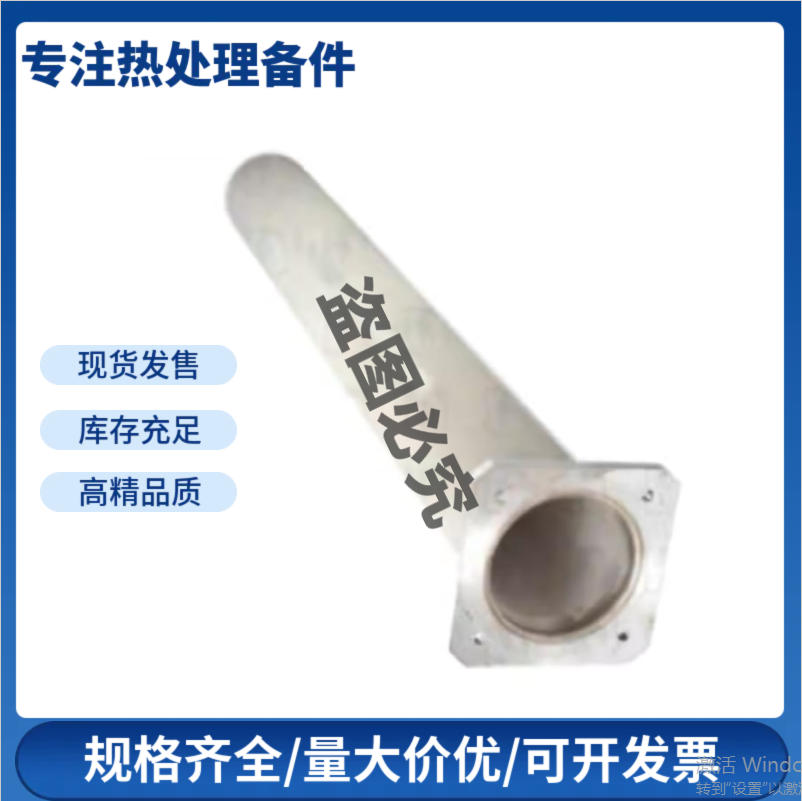

辐射管 加热芯 热处理网带炉用加热器
产品详情 更新时间：2026-05-19 品牌：爱协林 型号：齐全 换热方式：表面式加热器 装置方式：立式 水压：高压 加热功率：2.2kw 温度范围：1200℃ 工作压力：WMPa 换热面积：5㎡ 换热系数：DW/㎡•K 加工定制：加工定制 外形尺寸：500mm 重量：3kg 尺寸：1745 属性：加热芯 规格：齐全
9999.00
库存 999
产品详情
更新时间：2026-05-19
- 品牌：爱协林
- 型号：齐全
- 换热方式：表面式加热器
- 装置方式：立式
- 水压：高压
- 加热功率：2.2kw
- 温度范围：1200℃
- 工作压力：WMPa
- 换热面积：5㎡
- 换热系数：DW/㎡•K
- 加工定制：加工定制
- 外形尺寸：500mm
- 重量：3kg
- 尺寸：1745
- 属性：加热芯
- 规格：齐全
- 类型：辐射管
- 产地：国内
热处理网带炉用辐射管/加热芯（加热器）要点
| 项目 | 关键信息 | 参考 |
|---|---|---|
| 产品定义 | 辐射管（或加热芯）是将电阻丝封装在耐高温合金管内，通过电流产生热量并以辐射方式向炉膛和工件传热的核心加热元件。 | |
| 常用材质 | - 镍铬合金（RA330、1Cr25Ni20Si2、0Cr25Ni20Si2）：耐高温、耐腐蚀，适用于 800 ~ 1200 ℃以上的网带炉。 - 耐热钢（1.4848、1.4855、2.4879）：用于 U 型、W 型、直管等高温辐射管。 | |
| 典型规格 | - 有效长度：900 ~ 2400 mm（常见 800 mm、1200 mm、1800 mm） - 外径：φ80 ~ φ280 mm，壁厚 5 ~ 7 mm - 功率：2 kW ~ 40 kW（单根），电压 30 V ~ 220 V | |
| 加热方式 | 通过内部电阻丝（U‑型、W‑型、直管等）发热，热量在管壁向外辐射，热辐射比同类电阻丝高约 10 %（因无直接暴露在炉气中，热效率更高）。 | |
| 适用工艺 | - 光亮淬火、正火、渗碳、碳氮共渗等多用炉 - 转体、网带、铸造、连续加热炉、连续退火线等工业加热设备 | |
| 优势 | 1. 温度均匀、加热效率高（辐射直接作用于炉膛和工件） 2. 结构紧凑、易于密封，有利于气氛控制 3. 寿命长（8000 h 以上，部分产品可达 10 000 h） 4. 维护方便：可快速更换、支持碳烧除功能 | |
| 常见类型 | - U 型辐射管（zui常用） - W 型、P 型、L 型、S 型、直管型（根据炉体结构定制） - 陶瓷加热芯（耐高温、温控精度好） - 高频/PTC 加热芯（特殊焊接或安全场合） | |
| 选型建议 | 1. 确定工作温度：≤ 1200 ℃ 选用 1Cr25Ni20Si2 合金；> 1200 ℃ 可选 Kanthal APMT 高温合金。 2. 确定功率需求：依据炉体容积和加热速率计算，选用 2 kW ~ 40 kW 区间的单根功率。 3. 确定管型：U 型适用于大多数网带炉；若炉体结构特殊，可定制 W、P、L 型。 4. 防护等级：工业现场建议 IP65 防尘防水。 | — |
| 安装要点 | - 保持管体与炉壁间隙 ≥ 2 mm，防止高温冲击导致外壳损伤。 - 使用对应法兰（NPT）固定，确保密封。 - 预热前进行 碳烧除（若为碳势控制探头），延长使用寿命。 |
结论：辐射管/加热芯是网带炉等热处理设备的核心加热元件，选型时需结合工作温度、功率需求、炉体结构以及防护等级。提供多规格、耐高温合金管材， Kanthal 则在超高温（> 1200 ℃）领域有成熟方案。通过上述要点，可快速定位合适的加热器并实现高效、均匀的热处理工艺。
| 供应渠道 | 国内主要经销商 华浦（济南）机电设备有限公司，提供现场测绘、设计、加工、安装一体化服务，联系电话 185‑6022‑0268。 |
