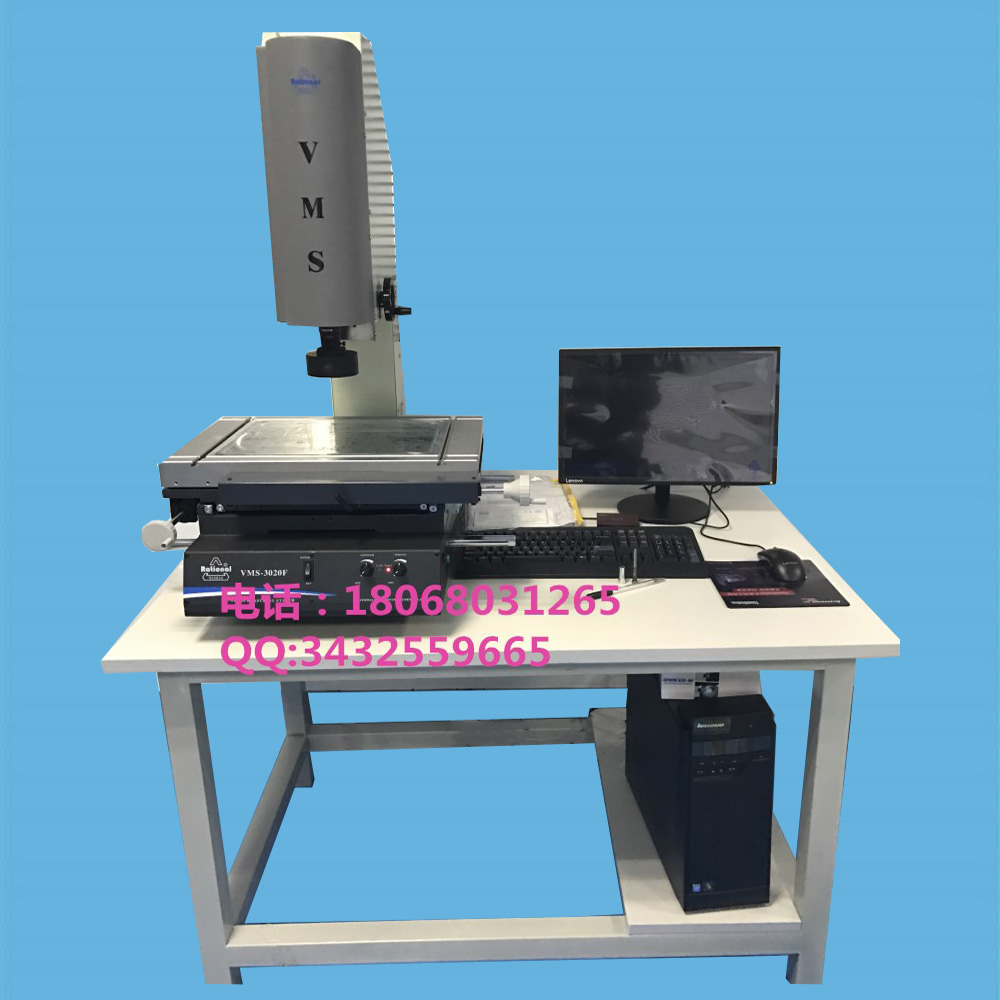

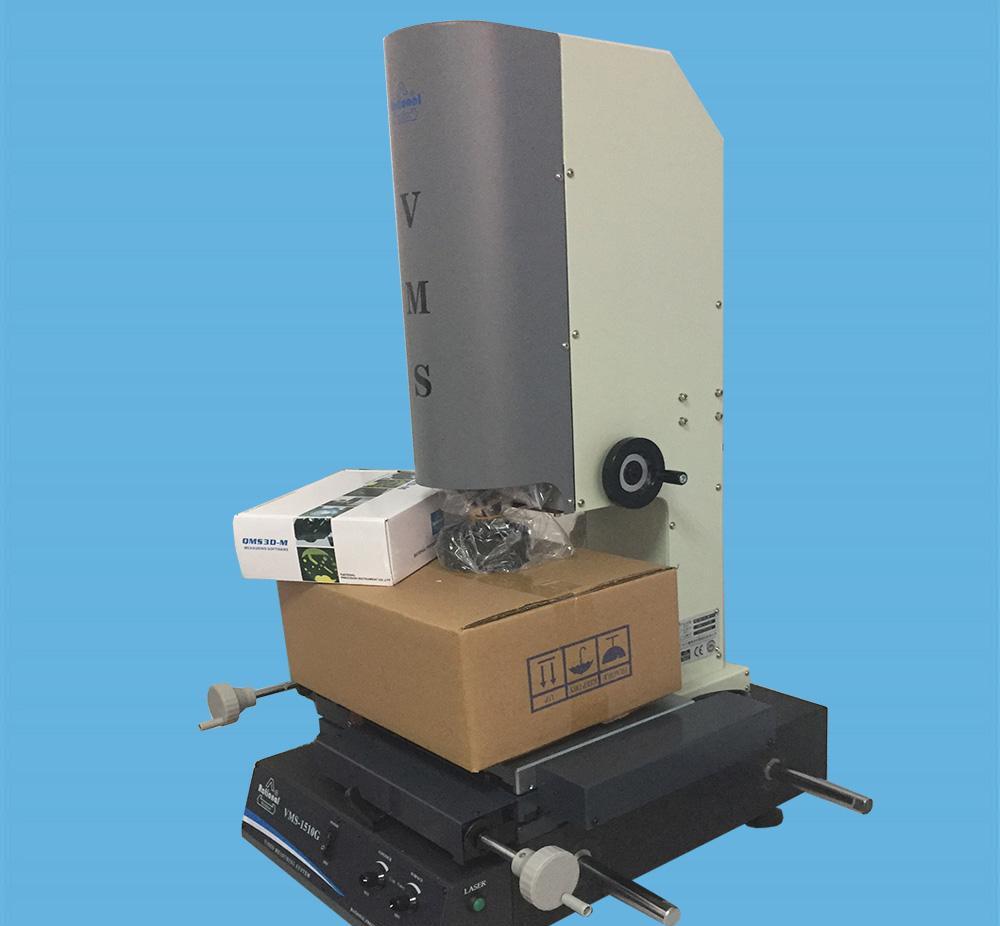

万濠rational增强型高精度影像测量仪VMS-3020F

万濠rational增强型高精度影像测量仪VMS-3020F

像仪又名影像测量仪、影像式精密测绘仪、光学测量仪。它是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。

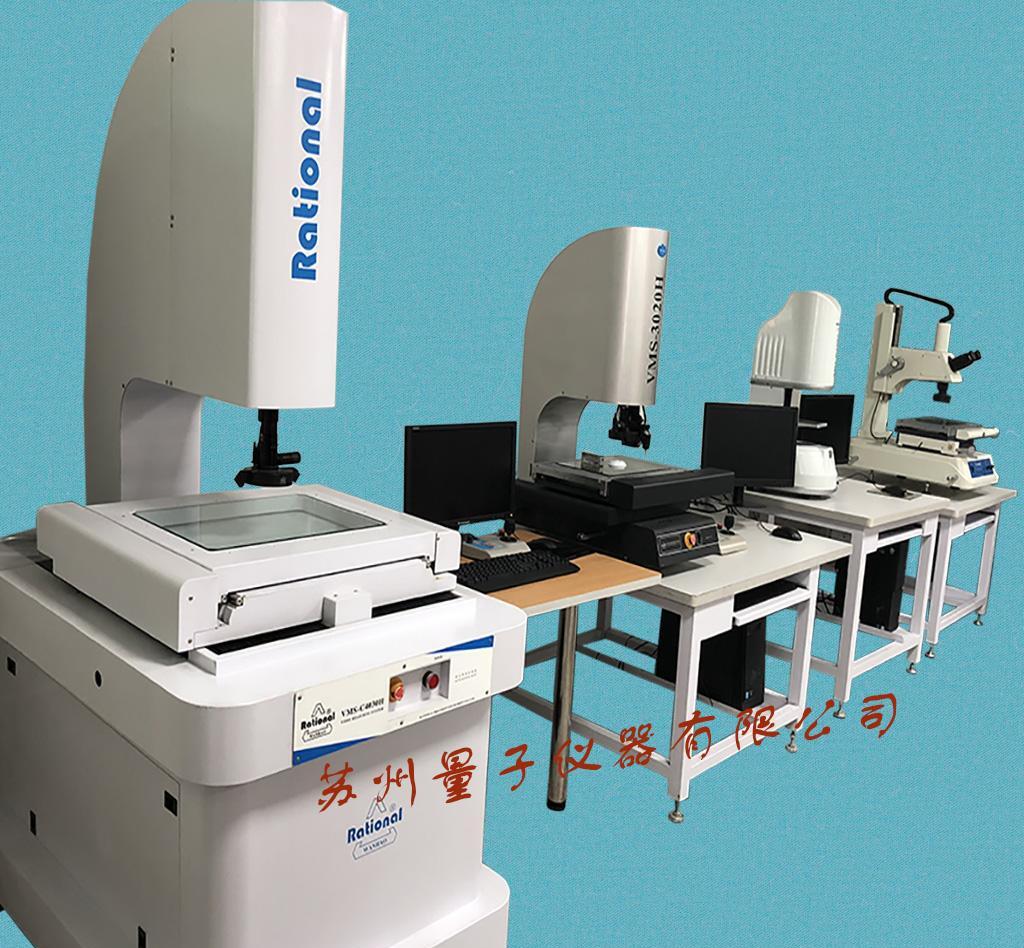

影像仪是依托于计算机屏幕测量技术和强大的空间几何运算软件而存在的。影像测量仪又分全自动影像测量仪(又名CNC影像仪)与手动影像测量仪两种。影像仪以非接触式测量为主要测量方式，通过长期的技术经验的积累，自动影像仪在功能上逐步的延伸，配合探针和激光组的使用，出现介于二维和三维几何尺寸测量的仪器，业内称为"2.5D影像测量仪"。

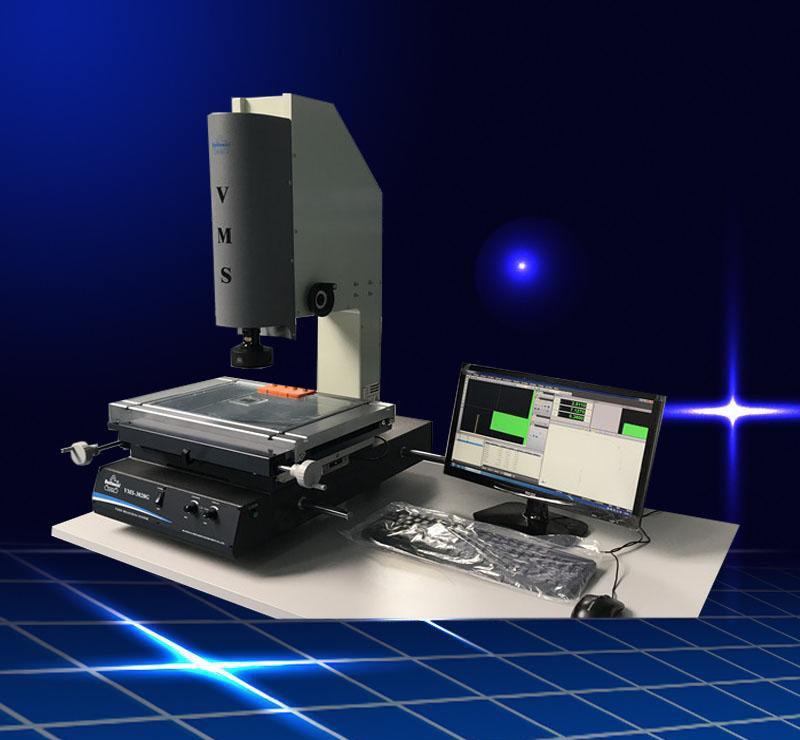

产品名称： 手动影像测量仪（F型/G型）
产品型号： VMS-1510F/1510G/2010F/2010G/2515F/2515G/3020F/3020G/4030F/4030G

产品用途:
适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。

产品特点：
1.多种形式光源，保证满足多样性测量要求；
2.多种数据处理、显示、输入、输出功能；
3.工件摆正功能非常实用；
4.激光指示器专利技术方便对焦和定位；
5.脚踏开关与软件配合，操作更简便。

技术规格参数：

工 作 台	型 号	VMS-1510G/VMS-1510F	VMS-2010G/VMS-2010F	VMS-2515G/VMS-2515F	VMS-3020G/VMS-3020F	VMS-4030G/VMS-4030F
	金属台尺寸(mm)	354×228	404×228	450×280	500×330	606×466
	运动行程(mm)	150×100	200×100	250×150	300×200	400×300
Z轴升降行程（mm）		200（特殊订购达400）
截面原点一致性误差(μm)		G型：E0≤30（Z轴升降行程每100mm）; F型：E0≤20（Z轴升降行程每100mm）
X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm)
影 像 系 统	F型			G型
	1/2”彩色CCD摄像机			1/3”彩色CCD摄像机
	变倍镜头倍率：0.7X~4.5X			变倍镜头倍率：0.7X~4.5X
	视频倍率：20~128X			视频倍率：26.6~171X
	物方视场：11.1mm~1.7m			物方视场：8.1mm~1.3m
	表面光源与透射光源均用LED，亮度可调

建议放置台 载重要求≥350KG 尺寸（长×宽×高）1000×600×500（mm）

QMS3D-M软件用途：
该系列测量软件是我公司自主开发的多传感器测量应用软件，可以对二维测量的坐标进行可视化分析处理和检测，也可以使用探针进行三维几何元素测量，还可以使用激光位移器测量平面度和高度。该软件广泛应用于各种精密制造业，如手机组件、模具、电子、通信、机械、五金、塑胶、仪表、钟表、PCB、LCD等行业。可测量的材料包括金属、塑胶、橡胶、玻璃、PCB、陶瓷等。

软件特点：

QMS3D	QMS3D-M
(1)提供影像、探针和激光位移器测量功能； (2)提供多种形式报表功能； (3)提供治具测量、扫描、影像导航、多种测量和构造方法的功能； (4)强大灵活的机台控制功能：包括鼠标控制机台运动，镜头自动变倍 、自动对焦及光源控制，提供多种方式控制X、Y、Z轴运动等； (5)提供方便的像素校正功能	(1)提供影像和探针测量功能； (2)提供辅助对焦，多种测量和构造方法的功能； (3)提供扫描功能
应用于自动影像仪	应用于手动影像仪
共同功能： (1)提供影像和探针测量各种基本几何元素，例如：点、直线、园、圆弧、椭圆、矩形、键槽、平面等。 (2)(2)可输出Word、Excel报表和AutoCAD文件。 (3)具有专业SPC统计功能，可进行有效的品管控制。 (4)软件界面直观,功能操作简单方便。 (5)提供功能强大、操作方便的用户测量程序。 (6)完全支持WIN7系统和19英寸宽屏显示器。 (7)支持双显示器和多种语言界面的切换。 (8)提供简体中文、繁体中文和英文三种语言界面。

​
