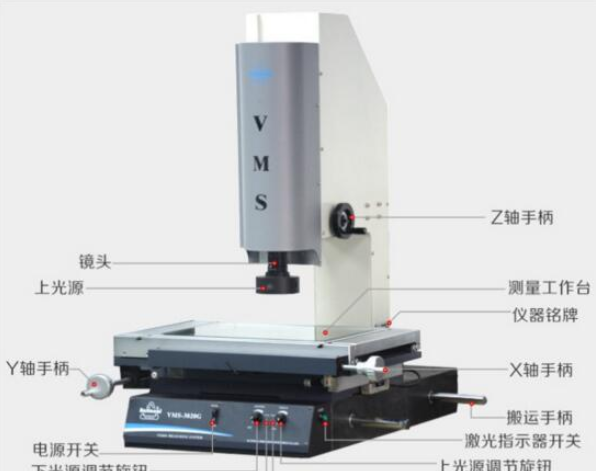

万濠影像测量仪VMS 原装正品 一手货源
产品详情 更新时间：2026-05-19 品牌：Rational/万濠 型号：VMS-2010F/VMS-3020F/VMS-4030F 产品用途: 适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。 手动影像仪 产品特点： 1.自主开发的QMS3D-M软件和高清晰彩色摄像机； 2.软件
面议
库存 999
- 品牌：Rational/万濠
- 型号：VMS-2010F/VMS-3020F/VMS-4030F
产品用途:
适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。
手动影像仪
产品特点：
1.自主开发的QMS3D-M软件和高清晰彩色摄像机；
2.软件辅助调光，便于使用者知道光是否过度饱和；
3.可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量；
4.可实现高度辅助测量；
5.脚踏开关与软件配合，操作更简便。
F型技术规格参数：
工 作 台 | 型 号 | VMS-2010F | VMS-3020F | VMS-4030F |
| 金属台尺寸(mm) | 404×228 | 500×330 | 606×466 | |
| 玻璃台尺寸(mm) | 260*160 | 350*250 | 450*350 | |
| 运动行程(mm) | 200×100 | 300×200 | 400×300 | |
| Z轴升降行程（mm） | 150（特殊订购达400） | |||
| 截面原点一致性误差(μm) | F型：E0≤20（Z轴升降行程每100mm） | |||
| X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm) | ||||
影 像 系 统 | F型 | |||
| 彩色千兆网络摄像机 | ||||
| 变倍镜头倍率：0.58X~7.5X | ||||
| 视频倍率：27.4~351.3X（24"显示器） | ||||
| 物方视场（对角线）：14mm~1.4mm | ||||
| 表面光源与透射光源均用LED，亮度可调 | ||||
建议放置台 载重要求≥350KG 尺寸（长×宽×高）1000×600×500（mm）
G型技术规格：
工 作 台 | 型 号 | VMS-1510G | VMS-2010G | VMS-2515G | VMS-3020G | VMS-4030G |
| 金属台尺寸(mm) | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | |
| 玻璃台尺寸(mm) | 210*160 | 260*160 | 306*196 | 350*250 | 450*350 | |
| 运动行程(mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | |
| Z轴升降行程（mm） | 150（特殊订购达300,VMS-4030G可订购至400） | |||||
| 截面原点一致性误差(μm) | G型：E0≤30（Z轴升降行程每100mm）; | |||||
| X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm) | ||||||
影 像 系 统 | G型 | |||||
| 1/3”彩色CCD摄像机 | ||||||
| 变倍镜头倍率：0.7X~4.5X | ||||||
| 视频倍率：26.6~171X | ||||||
| 物方视场：8.1mm~1.3m | ||||||
| 表面光源与透射光源均用LED，亮度可调 | ||||||
建议放置台 载重要求≥350KG 尺寸（长×宽×高）1000×600×500（mm）
全自动影像测量仪
特点：
1.自主开发QMS3D软件，可满足客户不同测量需求
2.具有快速自动对焦、自动寻边，强大的编程和自动测量功能
3.采用亚像素细分技术，提高边界分辨能力
4.配置操纵手柄，亦可软件程控
5. SPC数据处理分析，大批量治具测量
6. X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳
7. 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高
8. 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量
9. 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷
技术规格参数：
型号 | VMS-2515H | VMS-3020H | VMS-4030H | |||
工 作 台 | 金属台尺寸(mm) | 450×280 | 500×330 | 606×466 | ||
| 玻璃台尺寸(mm) | 306×196 | 350×250 | 450×350 | |||
| 运动行程(mm) | 220×120 | 270×170 | 370×270 | |||
| X、Y、Z数显分辨力 | 0.5μm | |||||
| 示值误差 | E1XY=（2.5+L/100）μm(L为被测长度，单位：mm) | |||||
| 截面原点一致性误差(μm) | E0≤20 (Z轴升降行程每100mm) | |||||
| 外形尺寸（mm） | 760×600×900 | 760×600×900 | 970×670×940 | |||
| 仪器重量（kg） | 146 | 168 | 266 | |||
| Z轴升降行程 | 150（可订购至300MM） | |||||
| 仪器配件 | 1X 镜筒（标配） | 0.5X 镜筒（选配） | 工作距离（mm） | |||
| 变倍镜头 | 0.7-4.5X | 0.7-4.5X | ||||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | ||
| 0.5X（选配） | 10-64X | 22-3.4 | 5-32X | 44-6.8 | 175 | |
| 1X（标配） | 20-128X | 11.1-1.7 | 10-64X | 22-3.4 | 92 | |
| 2X（选配） | 40-256X | 5.5-0.9 | 20-128X | 11.1-1.7 | 36 | |
| 品牌电脑（标配）、操纵杆（标配） | ||||||
影像系统 | 1/2”彩色CCD摄像机；变倍镜头：品牌变倍镜头（选购件） | |||||
| 变倍镜头倍率：0.7X~4.5X；视频倍率：20~128X（19.5”显示器，分辨率1440*900） | ||||||
| 物方视场：11.1mm~1.7m | ||||||
| 电源：AC 220V 50/60Hz. 功率：250W (不包含电脑) | ||||||
