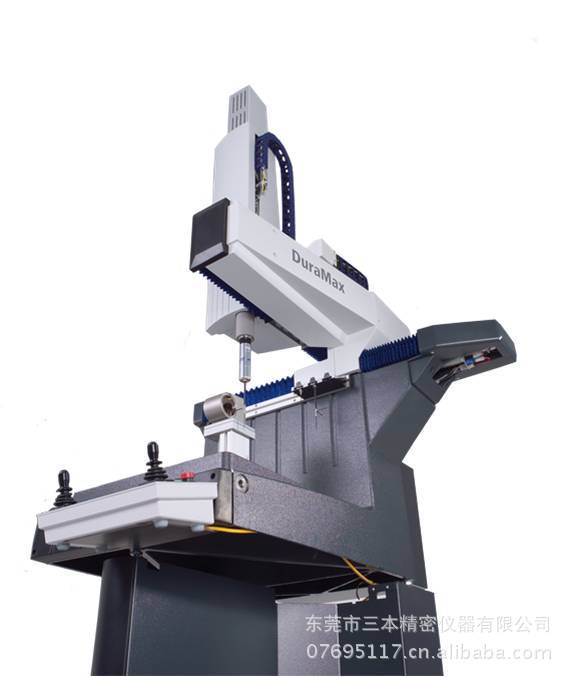

蔡司DuraMax三坐标测量机

德国蔡司DuraMax 在线检测三坐标测量机

测量范围和测量精度

为不同种类的工件所设计:
500 x 500 x 500 mm
测量工件重量
100Kg 长度测量不确定度TVA（随温度变化的精度） at 18-22 ℃ : 2.4 + L/300 μm at 18-26 ℃ : 2.7 + L/250 μm at 18-30 ℃ : 2.9 + L/200 μm 扫描测量不确定度MPETHP: 3.8 μm ; 68 s

DuraMax技术数据VAST XXT 扫描及单点测量探头
扫描时探测速度可达: 500点/秒
TL3模块轴向探针长30-150mm,径向探针长65mm

DuraMax 技术数据
测量运行环境要求
环境温度范围: 18 – 30° C
温度梯度: 5 K / d 2 K / h 1 K / m
速度
CNC 轴向运行: 300 mm/s
CNC 空间运行: 520 mm/s
Max. 轴向加速度: 1 m/s²
Max. 空间加速度: 1.7 m/s2
