日本KOSAKA圆度测量仪 日本小坂圆度仪中国总代理

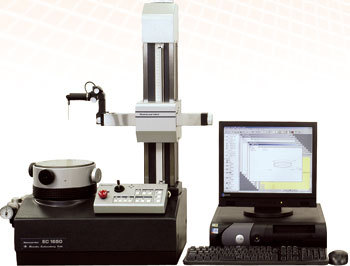

高精度系列EC1650H真圆度圆柱形状测量机

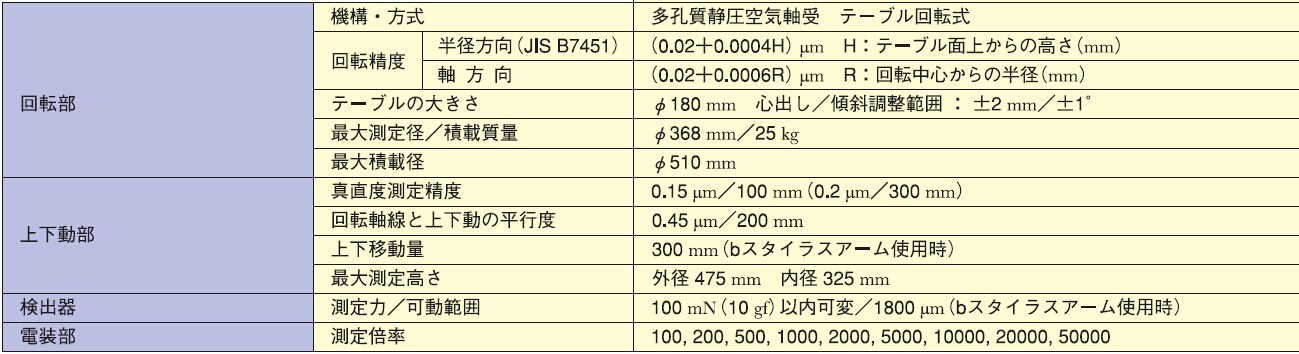

技术参数

1.测量直径: 直径368毫米
2.承载直径: 直径510毫米
3.移动量: 300毫米
4.移动速度:0.5,1,2,5mm/S (可以手动)

1.高放大倍率
2.R/Z自动停止
3.全方位探测器
4.中心偏离调整指南
5.相位补偿型的滤波器

在WINDOWS平台下清晰的显示操作指南和中心偏离的修正指示。是更加先进的圆柱性能评价的圆度，圆柱形状测量仪器。
操作容易，性能优良，功能丰富

R/Z自动停止
伺服驱动探测器在径向或上下方向移动，能自动的将探测器安置在测量的最佳位置，不需要用手动旋纽作复杂的调整，使操作性能大大提高。

自动测量
从圆度测量到复杂形状测量工件的同轴度测量，可以同时进行18组自动测量模式（测量条件 / 测量 / 分析 / 记录 / R转移·负归 / 上·下移动 / 旋转）。因此，每一个重复操作都很简单。

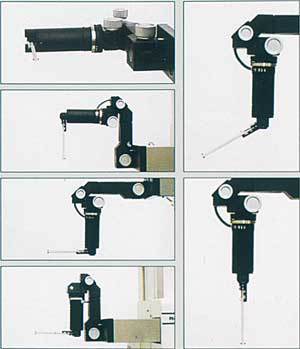

全方位探测器
触针臂长，而且由于新开发了一种探测器座，手用单触式就可以测量深孔、平面、斜面等所有要测量的位置。同时，限制了触针在沟槽等缺口部分的下落量，对探测器有保护功能。

中心偏离调整指南
用十字游标图示出中心偏离位置。用X，Y微动旋纽使实时移动的十字游标与显示的中心一致，中心偏离就完成了。

旋转精度
采取了多孔静压空气轴承，保证了0.02mm的超高精度。本公司的多孔静压空气轴承是一种细微光栏与轴承面同样分布的理想的方式。
l因为刚度和载荷能力高，所以，有很强的防止载重偏离和外部震动的能力
没有压力分布集中现象，稳定性好，所以，能得到很高的旋转精度。
除以上特点外，还具有许多优点。

滤波器
除2CR标准型外，采用了没有波形畸变的相位补偿型的滤波器。而且，装备了适合平直度测量、截止值长的滤波器。

高分辨率
纵向放大倍率可达50,000倍， 堪称高放大倍率。 而且，一个圆周的采样数为4,096点， 可以忠实的测量到滤波器的500个峰。

上下移动时轴的平直度、平行度精度
除了符合的旋转精度、圆柱形状最重要的精度---圆柱度外, 还能测量平直度、平行度等。轴上有上下移动的高度刻度,并能自动读数，因而，提高了需要位置数据的多断面测量的测量精度和操作性能。

立体记录
可以对同轴度、圆柱度等数据进行立体记录。

再计算功能
测量的数据可以储存，所以，可以更换计算条件，再进行分析。

测量力的调整
对容易划伤的软质材料，容易弯曲的细的工件都能进行高精度测量，测量力在100mN之内可以自由调整。

4种分析模式
对于圆度等重要的计算定义，有最小区域法MZC、最小二乘法LSC、内接圆中心法MIC、最小外接圆中心法MCC等4种模式。

部分圆(线) 测量
具有将缺陷部分从测量对象中去除再进行计算的功能，在去除方法中，有超过预先指定的水平的部分被自动去除的测量方法和在液晶画面上去除指定测量轮廓的方法。
