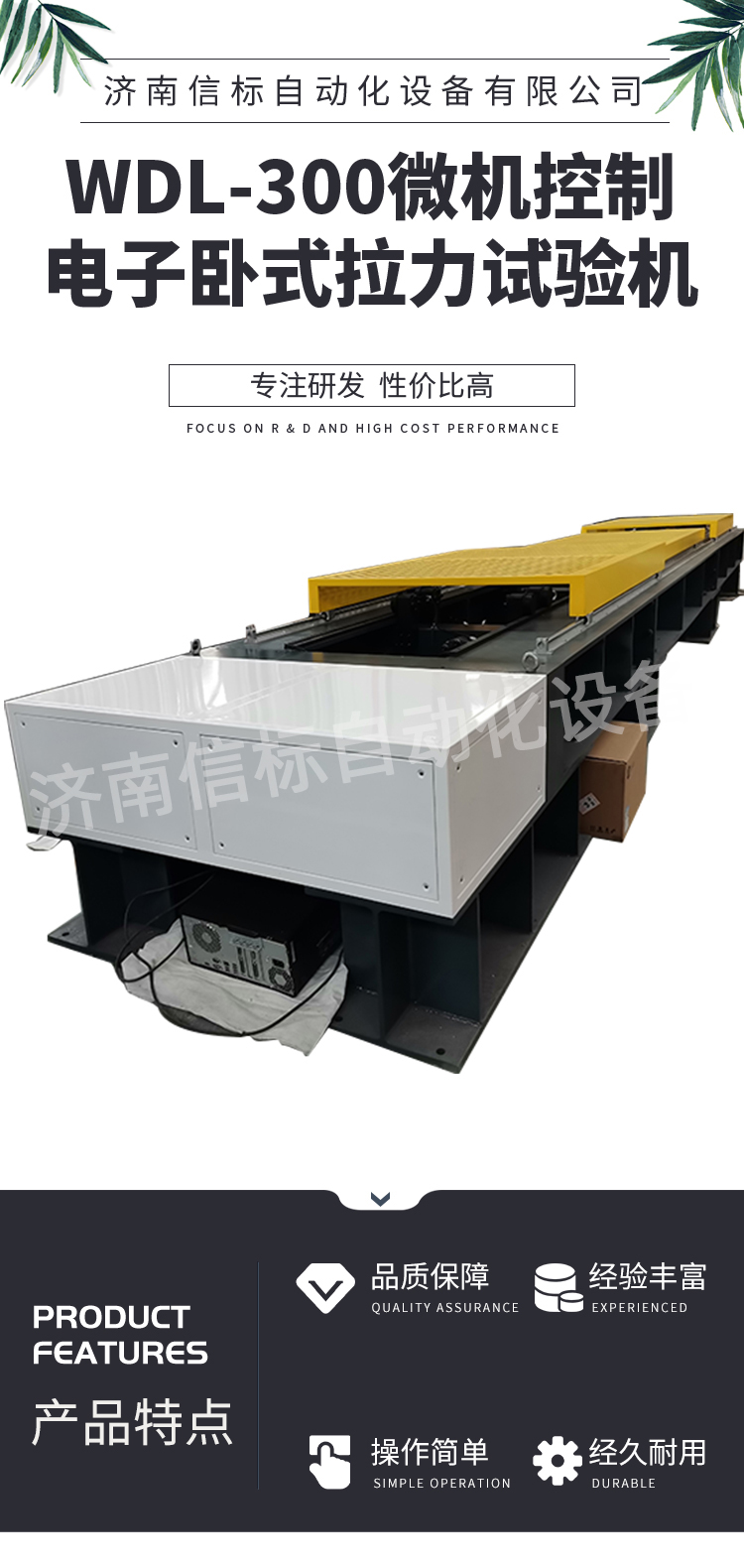

电液伺服液压钢丝绳用卧式拉力试验机

1

试验标准：
GB/T 8358-2014 钢丝绳实际破断拉力测定方法
GB∕T 1179-2008    圆线同心绞架空导线
DL/T 832-2003   光纤复合架空地线
DL/T 788-2001   全介质自承式光缆
GB/T 7424.4-2003 光缆 第4部分：分规范 光纤复合架空地线
IEC 60794.4-2009 光缆 第4部分：分规范 输电线架空光缆
IEEE 1138-2009    电力事业用电线的复合光纤架空地线的建造标准
GB/T16491-2008    电子式万能试验机
GB/T228.1-2010    金属材料室温拉伸试验
GB/T4909.3-2009   裸电线试验方法 第3部分：拉力试验
GB/T14049-2008    额定电压10KV架空绝缘电缆
GB/T12527-2008    额定电压1KV及以下架空绝缘电缆
GB/T3955-2009     电工圆铝线
GB/T17048-2009    架空绞线用铝线
GB/T17939-2009    电工用铝包钢线
GB/T3428/2012      架空绞线用镀锌钢线

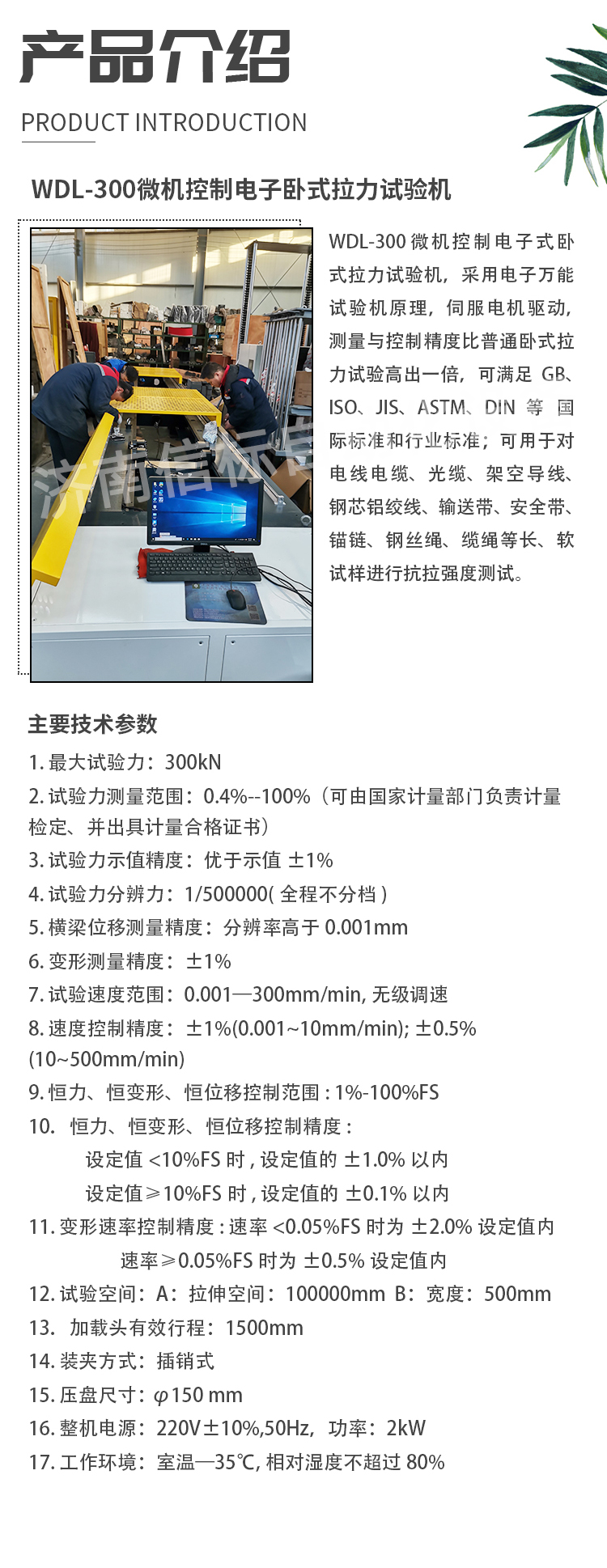

三、主要技术指标：
1. 最大试验力：300kN
2. 试验力测量范围：0.4%--100%  （可由国家计量部门负责计量检定、并出具计量合格证书）
3. 试验力示值精度：优于示值±1%
4. 试验力分辨力：1/500000(全程不分档)
5. 横梁位移测量精度：分辨率高于0.001mm
6. 变形测量精度：±1%
7. 试验速度范围：0.001—300mm/min,无级调速
8. 速度控制精度：±1%(0.001~10mm/min); ±0.5%(10~500mm/min)
9. 恒力、恒变形、恒位移控制范围: 1%-100%FS
10．恒力、恒变形、恒位移控制精度:
             设定值<10%FS时,设定值的±1.0%以内
             设定值≥10%FS时,设定值的±0.1%以内
11. 变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内
                     速率≥0.05%FS时为±0.5%设定值内
12. 试验空间： A：拉伸空间：100000mm  B：宽度：500mm
13．加载头有效行程：1500mm
14. 装夹方式：插销式
15. 压盘尺寸：φ150 mm
16. 整机电源：220V±10%,50Hz，功率：2kW
17. 工作环境：室温—35℃,相对湿度不超过80%
