XKLU-气体涡轮流量计

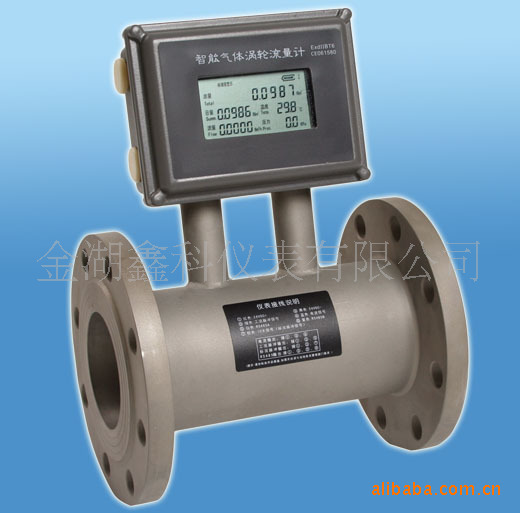

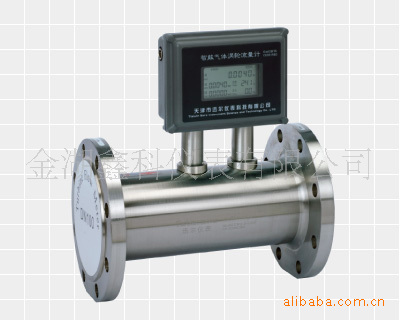

XKLU-智能气体涡轮流量计

 XKLU系列智能气体涡轮流量计测量范围宽，下限流速低于0.5m/s，压力损失小，叶轮抗冲击能力强
具有较强的抗电磁干扰和抗震动能力，性能可靠工作寿命长。可在被测气体稳定的压力状态下进行压力补偿。内置式压力、温度传感器，安全性能高、结构紧凑、外形美观

     产品特点：
　　压力损失小，叶轮具有防腐功能；
　　采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。
　　具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
　　仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强
　　采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年
　　采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同
　　屏显示方便的人机界面实现，以标准485形式进行数据传输。
　　采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一
　　体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。
　　采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。
　　容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，
　　内部清洗简单。
　　有较强抗磁干扰和振动能力、性能可靠、寿命长
　　下限流速低,测量范围宽，
　　现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，
　　耐腐蚀，适用于酸碱溶液


主要技术参数
公称口径：　管道式：DN4～DN200
　　　　　　插入式：DN100～DN2000
精度等级：　管道式：±0.5级，±1.0级
　　　　　　插入式：±1.5级、±2.5级
环境温度：　-20℃～50℃
介质温度：　测量液体：-20℃～120℃
　　　　　　测量气体：-20℃～80℃
大气压力：　86KPa～106KPa
公称压力：　1.6 Mpa、2.5Mpa、6.4Mpa、25Mpa
防爆等级：　ExdIIBT4
连接方式：　螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
　　　　　　液体：上游直管段应≥20DN，下游直管段应≥5DN
　　　　　　插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
显示方式：　（1）远传显示：脉冲输出、电流输出（配显示仪表）
　　　　　　（2）现场显示：8位LCD显示累积流量，单位（m3）
4位LCD显示瞬时流量，单位（m3/h）、电池电量、频率、流速
　　　　　　（3）温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能：
　　　　　　（1）脉冲输出，p-p值由供电电源确定
　　　　　　（2）4～20mA两线制电流输出
　　　　　　（3）单位体积脉冲输出及传感器原始脉冲输出
　　　　　　（4）带有RS485通迅接口
供电电源：
　　　　　　（1）DC5～24V
　　　　　　（2）标准型3V锂电池安装于仪表内部可连续使用八年以上
　　　　　　（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离：　传感器至显示仪距离可达500m
