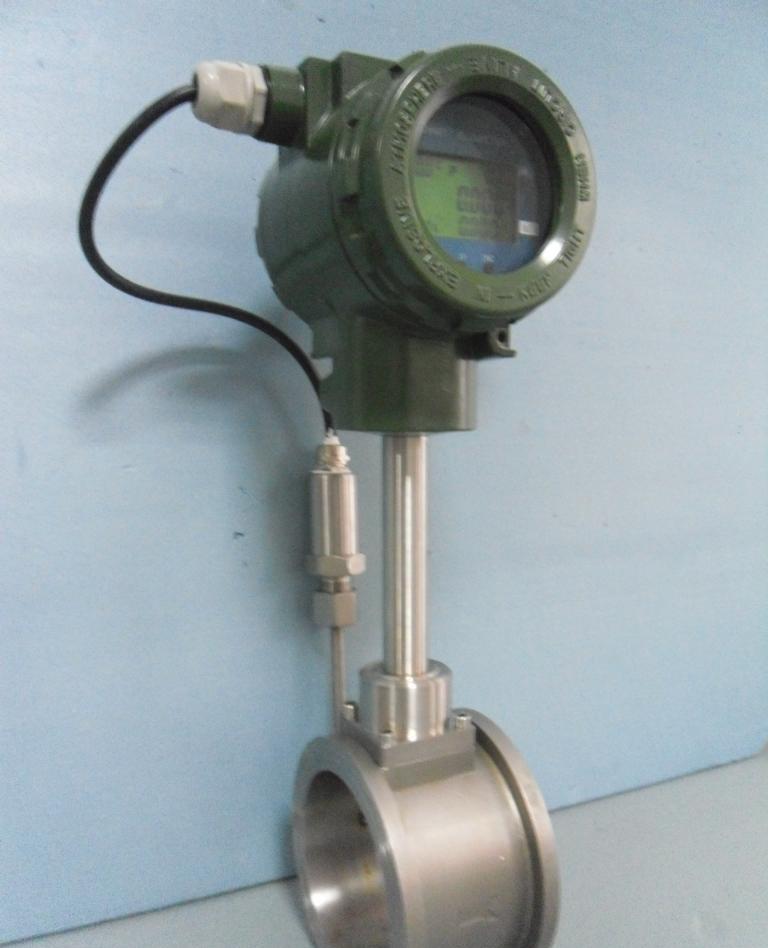

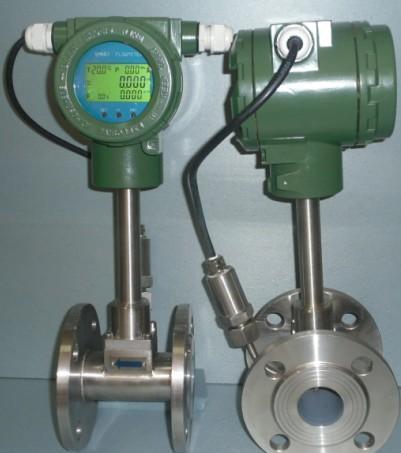

广东插入式气体流量计

详细介绍：适用介质：气体、液体、蒸汽
不适用介质：高粘度液体
流体管道不可有明显振动

仪表优点
· 度较高，液体测量精度为±1.0%；气体测量精度为±1.5%
· 压损小，约为孔板流量计的1/4，属于节能流量仪表
· 安装方式灵活，可水平，垂直和不同角度倾斜安装
· 采用消扰电路和抗震动传感头，具有一定抗坏境震动性能
· 无可动部件，仪表寿命长
一、工作原理
插入式智能涡街流量计的基本原理是卡门涡街原理，即“涡等旋涡分离频率与流速成正比”。
流量计流通本体直径与仪表的公称口径基本相同，如图一所示，流通本体内插入有一个近似为等腰三角形的柱体，柱体的轴线与被测介质流动方向垂直，底面迎向流体。
当被测介质流过柱体时，在柱体两侧交替产生旋涡，旋涡不断产生和分离，在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明，旋涡分离的频
率与柱侧介质流速成正比。
                  F=Sr
式中：f——柱体侧旋涡分离的频率（Hz）
      V——柱侧流速（m/s）     d——柱体迎流面宽度（m）；
      Sr——斯特劳哈尔数，是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数，Sr：0.17～0.18。
型    谱 说    明
LU  涡街流量仪表
          G  传感器
检测方式  B  压电式传感器
          E  电容式传感器
公称通径DN300…DN3000 DN300… 3000       单位：mm
连接方式 A1 仅对满管型 法兰连接型
         A2 仅对满管型 法兰卡装型
         A3 仅对满管型 卡箍连接型
         A4 仅对插入型 简易插入型
         A5 仅对插入型 球阀插入型
测量介质 B1  液体
         B2  气体
         B3  蒸汽
测量介质温度    C1………………………………………表示0～80℃
                C2………………………………………表示80～150℃
                C3………………………………………表示150～250℃
                C4………………………………………表示250～350℃
使用环境 P  普通型
         B  防爆型
输出信号 F1  脉冲输出
         F2  4～20mA电流输出，液晶显示
         F3  3.6V锂电池供电
         F4  带温度补偿
         F5  带压力补偿
         FR   RS-485通讯
         FH  有HART通讯功能
仪表规格     G1简易插入式
             G2球阀插入式
拆装方式     H1断流后拆装
             H2不需断流，关闭球阀后即可拆装
选型说明 例如： LUGBDN10-A2-B3-C2-PF2 满管型压电式涡街流量仪表，仪表通径为DN10，法兰卡装型连接，介质为蒸汽,温度80-150度，普通 4～20mA电流信号输出
