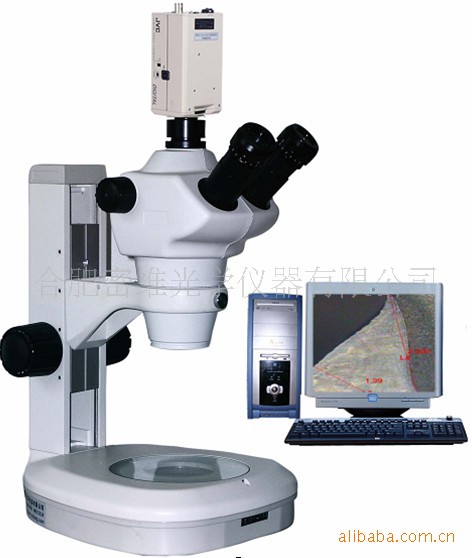

RSM-6500E熔深测量显微镜 焊接检测显微镜 宏观金相分析仪

一、仪器用途：

熔深立体显微镜RSM-6500E在观察物体时能产生正立的三维空间影像。立体感强，成像清晰和宽阔，又具有长工作距离，并具有超大的视场范围和相应的放大倍数,是焊接熔深检测的专用显微镜。

近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高，而焊接的熔深是焊接机械性能的重要标志与外在表现，所以，对焊接熔深的有效检测成为检验焊接效果的重要手段。焊接熔深立体显微镜采用国外的先进技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如（对接、角接、搭接和T型接等等）产生的熔深进行拍照、编辑、测量、保存、打印。

二、技术规格

   显微镜部分:

1.目镜:10X,视场φ22mm            2.物镜连续变倍变倍范围0.8X-5X

3.目镜视场范围:φ57.2-φ13.3mm    4.工作距离:180mm

4.双瞳距调节范围55-75mm

5.移动工作距离：95mm

6.总放大倍数：7—360X（以17寸显示器，2X倍的大物镜为例）

7.可以直接电视机或电脑上观察实物图像

测量部分:

此软件系统功能强大:能测量所有图片上的几何尺寸（点.线.圆.弧以及各元素的相互关系），测量的数据可以自动地标注在图片上,并能显示比例尺，并能可以导入Excel文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。

 1.软件测量精度:0.001mm

2.图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。

3.图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。

4.元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。

5.图形预置：点、线、矩形、圆、椭圆、圆弧。

6.图像处理：图像捕捉、图像文件打开、图像文件保存、图像打印

三、参考放大倍数

电脑型（RSM-6500E）：7-360倍(以17寸显示器，2X倍的大物镜为例)

四、系统组成

电脑型立体显微镜（RSM-6500E）1、三目体视显微镜2、适配镜3、摄像器(CCD)

4、图像采集卡5.熔深测量软件6.计算机
