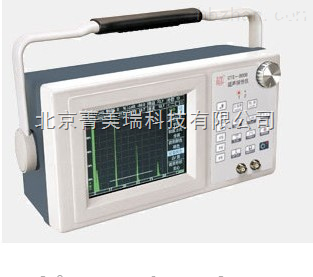

CTS-8008plus超声波探伤仪
0.01
💬 价格请咨询商家
此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。
产品详情
- ：其他
全自主知识产权，便于仪器升级和维护
6.5“超大高清高亮TFT彩色液晶显示器（640×480）
中/英文菜单
设置操作快捷键和旋钮调节键，操作方便快捷，易学易用
【详细说明】
CTS-8008plus超声波探伤仪
CTS-8008plus超声波探伤仪主要特点：
| 全自主知识产权，便于仪器升级和维护 6.5"超大高清高亮TFT彩色液晶显示器（640×480） 中/英文菜单设置操作快捷键和旋钮调节键，操作方便快捷，易学易用 发射强度和阻尼匹配均可调节，以获得zui佳探伤性能声速测量和探头标定方便快捷 高存储容量，并能根据探伤参数和波形数据自动生成探伤报告软件可拓展性强，可根据不同的探伤需求加入特定的探伤工艺 峰值记忆功能可随时捕获闸门内波形的zui高点位置扩展功能可把闸门内的波形扩展到整个波形显示区进行显示（图1） 波形对比功能可将存储的波形调用作为背景同实时波形进行对照（图2）
| ||||
| 冻结功能用来冻结屏幕波形，方便分析波形 | ||||
| 自动增益功能可快速自动将闸门内波形调节至预设高度 | ||||
| 曲面修正功能可根据曲面的曲率自动修正为缺陷相对于弧面的位置 | ||||
| 内置25针并行打印接口，可直接连接打印机进行打印 | ||||
| 内置高速USB接口和RS232串行接口，可与计算机进行通讯 | ||||
| DAC曲线（图3） 制作简单，操作方便 曲线参数可根据不同标准任意调节（曲线完成前/后均可调节） 曲线随增益和范围等的参数改变而改变 | ||||
| 汕头超声波探伤仪AVG曲线（图4） 记录一个参考点就可以自动计算和生成曲线 可根据参考点的当量大小，生成其它当量的AVG曲线
| ||||
| B扫描：共设置厚度扫描（图5）和声程幅度扫描（图6）两种模式 扫描图形可存储、调用、浏览、打印或者与计算机进行通讯
| ||||
| 包络功能可记录下屏幕内波形的变化轨迹（图7） ＊射频信号显示（图8） 用于细致分析波形特点 辅助定性分析缺陷等等
＊连续波形记录功能，以录像的方式记录探测过程的波形变化情况 ＊连续记录时间zui长可达24分钟 ＊自动测量仪器的性能指标 ＊可测量接收到回波的频率 |
主要技术性能：
| 探伤仪工作频率 | 0.5～20MHz |
| 增益控制 | 总增益110dB，四档步进值：0.1、1.0、2.0、6.0dB |
| 检测范围 | 0.0～10000mm（钢纵波），连续可调 |
| 声速范围 | 1000～15000m/S，连续可调（内置21种常见材料声速值） |
| 脉冲移位 | -20～3000uS |
| 动态范围 | ≥32dB |
| 垂直线性误差 | ≤3% |
| 水平线性误差 | ≤0.1% |
| 分辨率 | ≥36dB |
| 灵敏度余量 | ≥60dB（200mm-ф2mm平底孔） |
| 电噪声电平 | ≤10% |
| 检波方式 | 全波、正半波、负半波 射频显示 |
| 数据存储 | 可存1000组探伤参数与波形数据 20幅B扫图形 zui长可达24分钟的连续波形记录 |
| 快捷通道 | 10个快捷通道 |
| 采样频率 | 硬件实时采样频率160MHz |
| 重复频率 | 25～800Hz，可选择自动或手动调节 |
| 屏幕刷新率 | 60Hz |
| 电源 | 两种供电方式： 大容量锂电池，无记忆效应，连续工作6小时以上 220V交流电（配电源适配器） |
| 环境温度 | -30℃～ 60℃ |
| 体积（长×宽×高） | 317mm×75mm×118mm |
| 重量 | 约3.2Kg |
