美国（GE）超声波探伤仪USM 87便携式超神波探伤仪

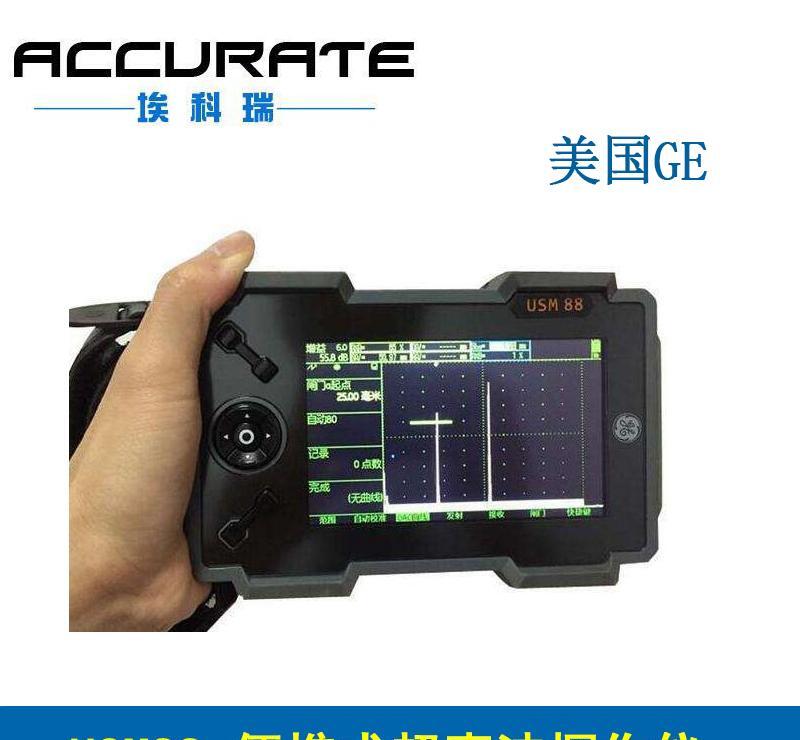

USM 87美国GE便携式超声探伤仪

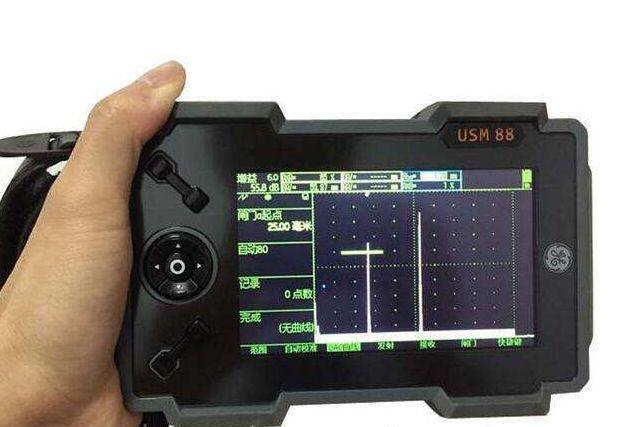

USM 87 是一款便携式超声波探伤仪。 除其轻便设计外， USM 87 还包括一个简洁明快的用户界面和一个易于读数的彩色

WVGA(800x480) 大显示屏。

在此模式下，该仪器可以存储 A 扫描、操作参数和报告。

服务范围： 船舶及船用产品的超声探伤-UT；磁粉探伤-MT；渗透检测(PT)、射线探伤-RT、涡流探伤-ET等产品。(奥林巴斯/汕超/美国GE/达高特/中科汉威/友联/声纳/)配件：相控阵探头，直探头，斜探头，连接线，探头线，保护膜，试块，耦合剂，双晶探头，表面波探头，小径管探头，小角度探头，水浸探头，非金属探头，可拆式探头，可变角度探头，窄脉冲探头、测厚探头、高温耦合剂及超声探伤-UT；磁粉探伤-MT；渗透检测(PT)、射线探伤-RT、涡流探伤-ET等产品。

本章将讨论以下特定主题：

• 向仪器供电

• 给仪器通电和断电

• 使用按键

1.2.1 配置仪器

三种仪器设置直接依赖于安装的探头的类型。 每次当安装不同

类型的探头时，都必须遵照以下几节中的说明对这些设置进行

调整。

1.2.1a 选择探头类型 （接收 - 双晶模式）

1. 在 ACQUIRE（采集）菜单中，使用方向按钮 ( ) 激活 RECEIVER（接收）子菜单。

2. 使用方向按钮选择 DUAL（双晶模式）功能。

3. 要更改探头类型，请移动方向按钮 或按功能切换按键。 只要探头类型被高亮显示，则每种可用的探头类型都由 Icon Bar

（图标栏） （靠近显示屏左上角）中一个图标来表示。 以下选项可用：

• ON （开） - 用于 双晶 探头。 如果选择此选项，则将显示 Dual （双晶探头） 图标。

• OFF （关） - 用于 单晶 探头。 如果选择此选项，则将显示 Single （单晶探头） 图标。

4. 完成选择后，上移或下移方向按钮离开此功能。

1.2.1b 指定探头频率 （ 接收 - 频率）

1. 在 ACQUIRE（采集）菜单中，使用方向按钮激活 RECEIVER（接收）子菜单。

2. 使用方向按钮选择 FREQUENCY（频率）功能。

3. 要更改指定的频率，请移动方向按钮或按功能切换按键。 以下选项可用：

• 1、 、 2、 、 2.25、 、 4、 、 5、 、 10、 、 13 MHz - 选择与探头的频率相匹配的频率。

• BROADBAND （宽带） - 选择此选项以使用内置宽带滤波器。

4. 完成选择后，上移或下移方向按钮离开此功能。

1.2.1c 通过更改阻尼水平来修改信噪比 （脉冲发射 - 阻尼）

1. 在 ACQUIRE（采集）菜单中，使用方向按钮激活 PULSER（脉冲发射）子菜单。

2. 使用方向按钮选择 DAMPING（阻尼）功能。

3. 要更改指定的阻尼水平和优化 A 扫描信号外观，请移动方向按钮或按功能切换按键。 以下选项可用：

• 50 欧姆

• 1000 欧姆

4. 完成选择后，上移或下移方向按钮离开此功能。

1.2.2 调整脉冲发生器的重复频率 (PRF)

脉冲发生器 可以 自动 或 手动 设置的频率发射。 要设置 PRF 模式和频率级别：

1. 在 ACQUIRE（采集）菜单中，使用方向按钮激活 PULSER（脉冲发射）子菜单。

2. 使用方向按钮选择 PRF MODE（PRF 模式）功能。

3. 按功能切换按键查看四个可用的选项：

• AUTO HIGH （自动高） - 仪器根据范围和材料的声速，以最大可能频率的 75% 来计算并设置脉冲发生器的发射频率。

• AUTO MED （自动中） - 仪器根据范围和材料的声速，以最大可能频率的 50% 来计算并设置脉冲发生器的发射频率。

• AUTO LOW （自动低） - 仪器根据范围和材料的声速，以最大可能频率的 20% 来计算并设置脉冲发生器的发射频率。

• MANUAL （手动） - 允许用户设置脉冲发生器的频率。 但是，对于无法接受的 PRF 设置，会致使出现一个显示提示。

注意： 仅当启用 CUSTOM PRF（自定义 PRF） 选项时， MANUAL（手动） 选项才可用。

4. 如果将 PRF MODE（PRF 模式）设置为 AUTO HIGH（自动高）、AUTO MED（自动中）或 AUTO LOW（自动低），则

功能框中将显示自动计算出的值。 如果选择的是 MANUAL（手动）选项，则现在您可以通过左移或右移方向按钮来调整

PRF 值。

注意： 可以根据用户所选脉冲发生器的电压设置来限制 PRF 设置。 此功能用于限制信号功耗。

1.2.3 设置脉冲发生器的电压

通过更改 VOLTAGE（电压）设置来调整脉冲发生器发射的相对能量。 要设置脉冲发生器的电压电平：

1. 在 ACQUIRE（采集）菜单中，使用方向按钮激活 PULSER（脉冲发射）子菜单。

2. 使用方向按钮选择 VOLTAGE（电压）功能。 按功能切换按键或移动方向按钮：

• 将电压电平设为 HIGH（高）或 LOW（低），从而实现 SPIKE（尖峰）标准的 PULSER TYPE（脉冲发生器类型）设置，

或者指定实际的 VOLTAGE（电压）值，以实现 SQUARE（方波）的可选 PULSER TYPE（脉冲类型）设置

3. 完成选择后，上移或下移方向按钮离开此功能。

1.2.4 选择脉冲类型 （可选）

标准的脉冲发生器形状为尖峰，也可以使用可选的方波脉冲发生器。 如果激活 PULSER TYPE（脉冲发生器类型）选项，则

按以

下步骤在尖峰与方波选项之间进行选择：

1. 在 SETUP（设置）菜单中，使用方向按钮激活 CONFIG2 （配置 2）子菜单。

2. 使用方向按钮选择 PULSER TYPE（脉冲类型）功能。 然后，按方向按钮的中心激活该功能。

3. 按功能切换按键或移动方向按钮来选择 SPIKE（尖峰）或 SQUARE（方波）。 然后，按方向按钮的中心激活该功能。

注意： 此选择将影响可用的 VOLTAGE（电压） 设置和 PULSER WIDTH（脉冲宽度） 功能的可用性，该功能仅在指定

SQUARE（方） 波时才可用。

4. 做出选择后，按方向按钮的中心取消激活该功能。

1.2.5 选择脉冲宽度 （可选）

标准的脉冲发生器形状为尖峰，也可以使用可选的方波脉冲发生器形状。 如果激活 PULSER TYPE（脉冲发生器类型）选项

并选择 SQUARE（方）波，则用户可以指定时基脉冲宽度。 脉冲宽度的变化范围通常为 30 到 500 纳秒。 脉冲宽度值可表

示为双极矩形波脉冲宽度的一半。 通过以下方程式可以找到一个建议起始点，可以从该起始点调整宽度设置：

要设置脉冲宽度：

1. 在 ACQUIRE（采集）菜单中，使用方向按钮激活 PULSER（脉冲发射）子菜单。

3

GE检测控制技术

2. 使用方向按钮选择 WIDTH（脉度）功能，此功能仅在 PULSER TYPE（脉冲类型）功能设置为方波时才可用。 按功能切

换按键或移动方向按钮 来设置脉冲宽度。

3. 完成选择后，上移或下移方向按钮离开此功能。

1.2.6 选择检波模式

检波影响 A 扫描在显示屏上的方位。 A 扫描表示从被测材料返回到仪器的声脉冲 （即回波）。 一系列的回波看起来像

RadioFrequency （射频） (RF) 信号，如下面的 图 12 中所示。 注意，RF 信号在坐标轴下方有负分量，而在坐标轴上方有

正分量。 在 RF模式中，闸门 A 和闸门 B 可定位在坐标轴上方或下方，以通过正向或负向回波触发。

1.2.7 显示测量结果

仪器能够显示多达 7 个测量读数。 使用位于 SETUP（设置）菜单的 EVAL（评估）子菜单来选择要显示的读数。 可用于显

示的参数 （取决于仪器配置和评估模式）包括以下方面：

• A%A - 落入闸门 A 宽度范围内的最高回波的幅度 （表示为占全屏高度的百分比）

• A%B - 落入闸门 B 宽度范围内的最高回波的幅度 （表示为占全屏高度的百分比）

注意： 当显示 S 、 D 、 P 或 R 读数时，将通过 ^ （波峰模式） 或 / （波侧模式） 来指示参考闸门 （ A 或 B ）的 闸

门检测模式 设置。

• SA - 通过闸门 A 的最高回波或第一个波侧所代表的声路距离或持续时间

• SB - 通过闸门 B 的最高回波或第一个波侧所代表的声路距离或持续时间

• SBA - 从闸门 A 的最高回波或第一个波侧到闸门 B 的回波之间的声路距离或持续时间。只有在闸门 A 和闸门 B 都设为

ON（打开）时，读数才可用。

• DA - 闸门 A 回波所代表的从试件表面的探头触点侧到反射物之间的材料厚度深度。

• DB - 闸门 B 回波所代表的从试件表面的探头触点侧到反射物之间的材料厚度深度。

• LA - 闸门 A 回波所代表的反射物的半跨距数目。

• LB - 闸门 B 回波所代表的反射物的半跨距数目。

• PA - 闸门 A 回波所代表的从探头 BIP 到反射物之间的投影距离。

• PB - 闸门 B 回波所代表的从探头 BIP 到反射物之间的投影距离。

• RA - 闸门 A 回波所代表的从探头 BIP 到反射物之间的投影距离，减去当前 X 值。

• RB - 闸门 B 回波所代表的从探头 BIP 到反射物之间的投影距离，减去当前 X 值。

• A%rA - 通过闸门 A 的信号的幅度，表示为当前 EVAL MODE（评估模式）参考幅度的百分比。

• A%rB - 通过闸门 B 的信号的幅度，表示为当前 EVAL MODE（评估模式）参考幅度的百分比。

• dBrA - 通过闸门 A 的信号与当前 EVAL MODE（评估模式）参考高度之间的 dB 等效高度差。

• dBrB - 通过闸门 B 的信号与当前 EVAL MODE（评估模式）参考高度之间的 dB 等效高度差。

技术参数

检测范围 14 米(纵波钢)

脉冲模式 尖脉冲，方波

脉冲电压 方波 120V-300V连续可调，步距 10V; 尖脉冲 120V（低），300V（高）

脉冲宽度 方波模式 30ns-500ns 连续可调，20ns 步距

阻尼 50 或 1000 欧姆

脉冲重复频率 在 15Hz-2000Hz 连续可调，步距 5Hz

增益 110dB, 步距 0.2dB, 0.6dB, 1dB, 2dB, 6dB, 10dB

带宽 0.2MHz-20MHz

滤波器 宽频，1-5MHz, 2MHz, 2.25MHz, 4MHz, 5MHz, 10MHz, 13MHz, 15MHz

显示屏 LCD， 有效显示尺寸长 108mm, 宽 64mm

分辨率 800×480

仪器接口 双 LEMO-00

报警 闸门 A，B报警

输出接口 Micro USB, 2GB SD 卡

检波模式 全波，正半波，负半波 ,射频

闸门 独立 A，B

测量模式 峰值，前沿

保存格式 JEPG图像，连续记录视频文件

连续记录 存储最高频率可达：50Hz, 连续存储时间没有限制

定量曲线 DAC 曲线

尺寸 175 毫米×111 毫米×50 毫米

重量 845 克，含电池

语言 中文

电池 5.5 小时

工作温度 -10 ° C 55 ° C

充电器 “通用型”AC（100-240V, 50-60Hz）

防尘防水等级 IP67

电磁兼容认证 EN 55011, EN61000-6-2

国际认证标准 EN12668; ASTM E1324, E317

垂直线性 2%

水平线性 0.1%

动态范围 34dB

灵敏度余量 60dB

分辨率 42dB
