芜湖市视频拍照测量金相显微镜一体式视频显微镜OMT-518

环境、农林、化工、、微电子、半导体等领域的检验、测量分析要求，广泛用于学校、生物工程和科学研究、工业装配、测试测量以及品质控制。

二、仪器的主要技术指标

1、变倍比：1:7.2

2、物镜变倍范围：0.7X – 5.0X

3、工作距离：105-110(mm)

4、调焦范围：60(mm)

5、C型CCD接头，距离成像靶面17.53mm。

6、可配接1/3 " 1/2 " 2/3 " 的CCD摄像机。

7、配1/3 " CCD摄像机，标准配置时视场范围：8.57 - 1.33mm。

三、系统的组成

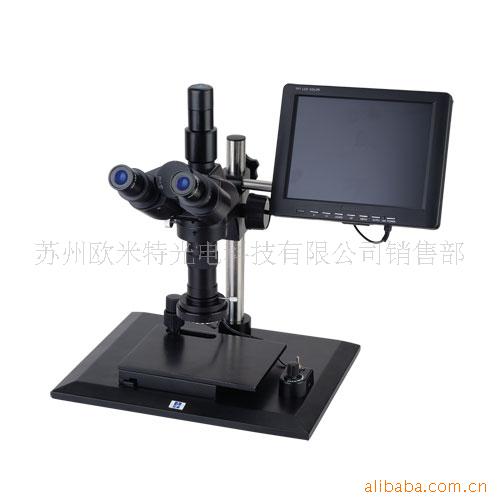

OMT-518(液晶型）：单通立体显微镜OMT-SZ7 +彩色相机OMT-300V+液晶显示器

优点：

1、无须与PC连接，可直接连接液晶显示器，观看视频图像。

2、130/300万高清晰CMOS图像传感器，视频图像清晰，流畅。

3、支持自动曝光，自动白平衡，及手动调节曝光速度，RGB增益。

4、保存参数功能，可随时保存调整后的各种参数

 备注：显微镜放大倍数的计算方法

总放大倍数 = 物镜放大倍数 * 数字放大倍数

物镜放大倍数 = 大物镜放大倍数 * 镜头放大倍数

数字放大倍数 = 监视器尺寸 * D靶面对角线尺寸大小

CCD靶面对角线尺寸大小：1/3 " 为6mm 1/2 " 为8mm 2/3 " 为11 mm

例：0.7X - 5.0X的标配主机配1/2 " CCD摄像机配17 " 液晶显示器

数字放大倍数：17 * 25.4 / 8 = 53.975X

总放大倍数：(0.7X - 5.0X) * 53.975=37.78X - 269.875X

那么照此配置，总的放大倍率就在37.78倍到 269.875倍之间连续可调。
