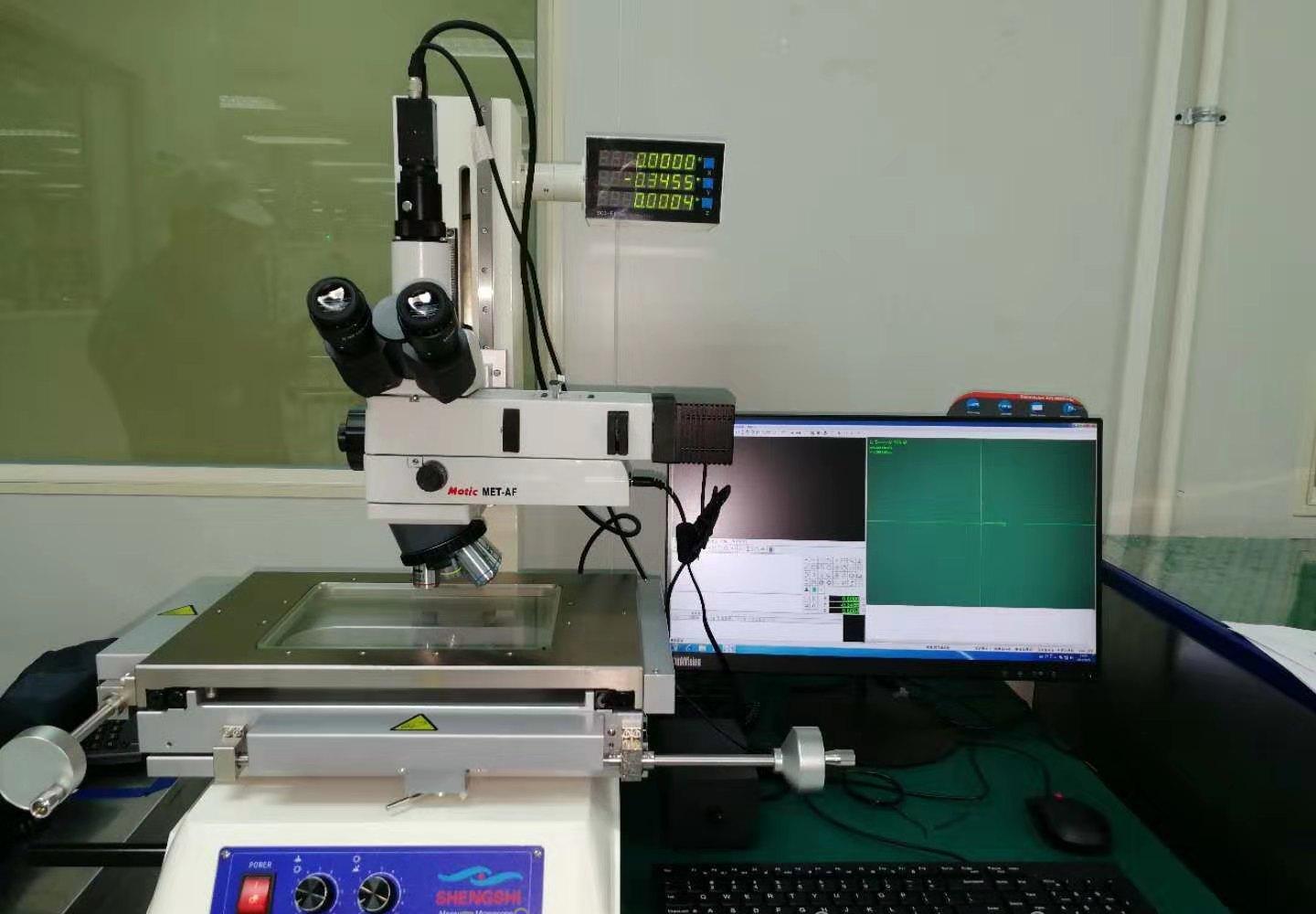

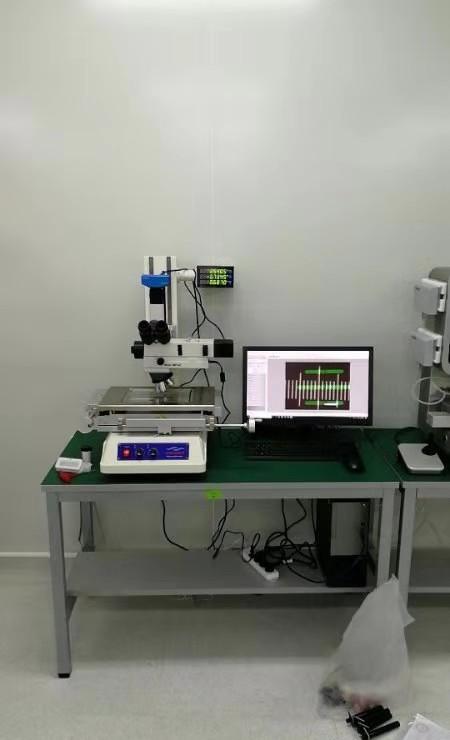

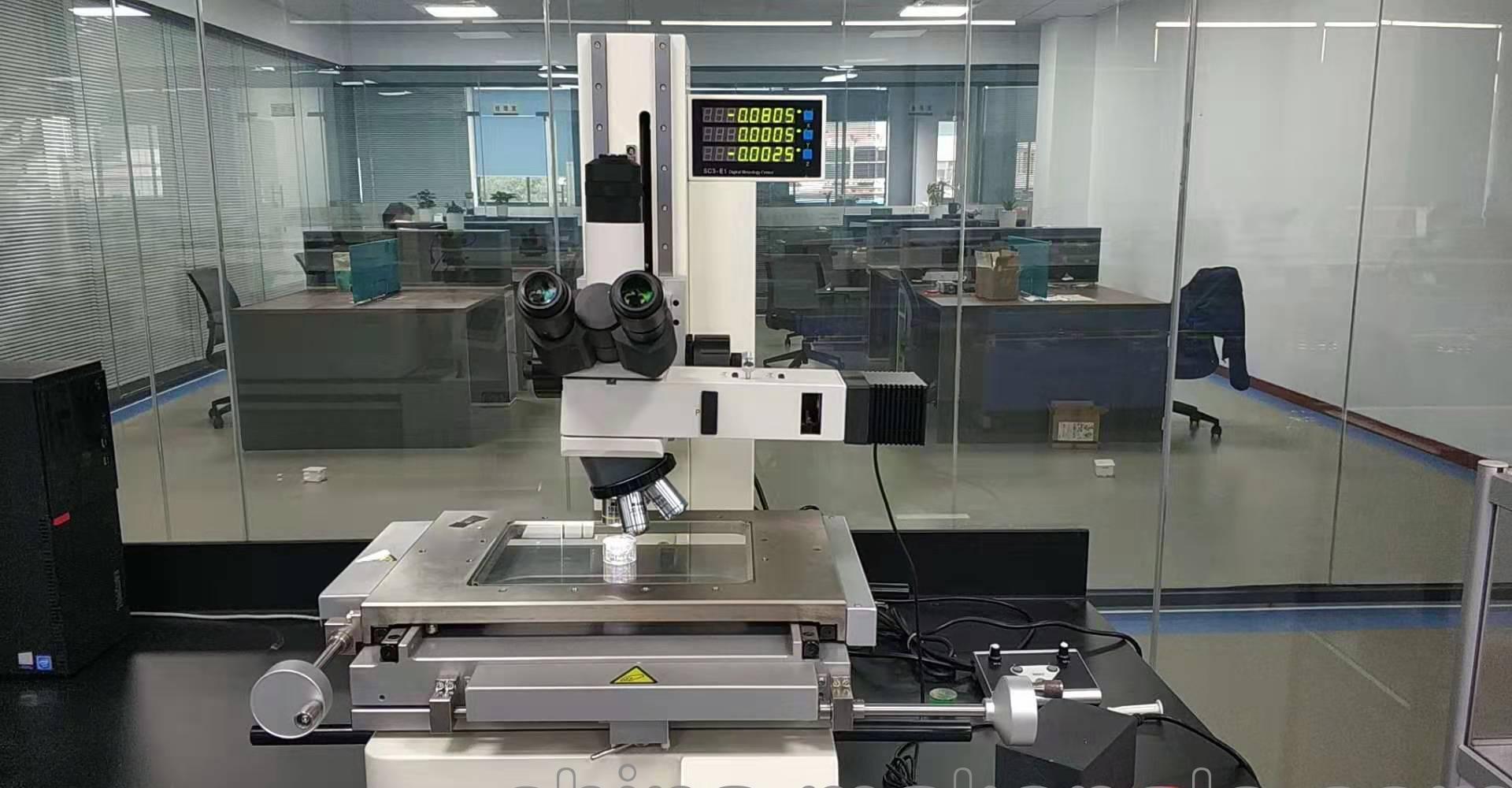

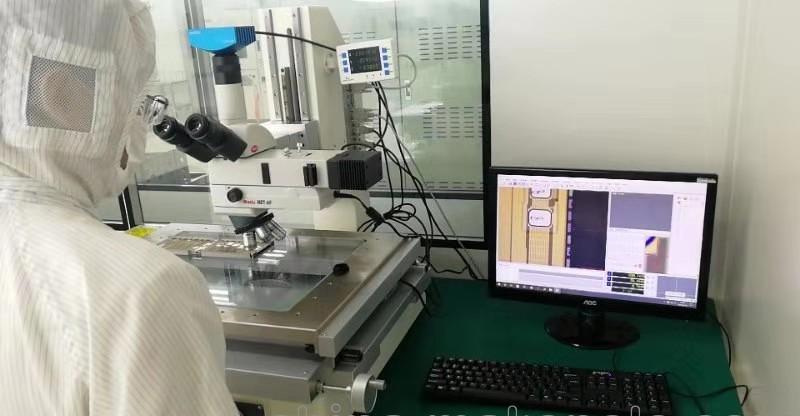

工具金相显微镜

MT系列参数

带Z轴测量

型号

MT-100AH

MT-200AH

MT-300AH

MT-400AH

三目镜筒

三目

图像

正像/反像

观察方法

明场、暗场、偏光、微分干涉观察（可选）

目镜

屈光度可调10X（视场数：22mm)、20X（可选）

物镜

明视场

长工作距离物镜

暗视场

所有Plan BD系列镜头（可选）

调焦系统

最大被测物高度

150mm

200mm

调焦方法

粗微调同轴，左右手柄（粗调：40mm/圈、微调：0.02mm/圈）

照明装置

透射照明

远心照明、无级亮度可调、5W LED光源

反射照明

科勒照明、FA辅助对焦、可调视场光阑、可调孔径光阑、无级亮度可调、LED光源/卤素光源可选

斜照明

LED环型光源／光纤冷光源

载物台

测量范围

100*100ｍｍ

150*100ｍｍ

200*150ｍｍ

300*200ｍｍ

金属台尺寸

285*250mm

300*250mm

400*280mm

500*350mm

玻璃尺寸

170*145mm

204*145mm

245*192mm

350*250mm

快速释放装置

标准配置

数字计数器

最小读数

可在1/0.5/0.1μm选择

功能

调零、分中、方向转换、公英制转换、RS232输出

测量精度

（3+0.02L）μm L为测量长度

功耗

45W、85～240VAC 50/60HZ

主机

外型尺寸(W*D*H)mm

445*670*710

480*670*710

607*793*720

720*810*720

重量

50KG

55KG

80KG

110KG
