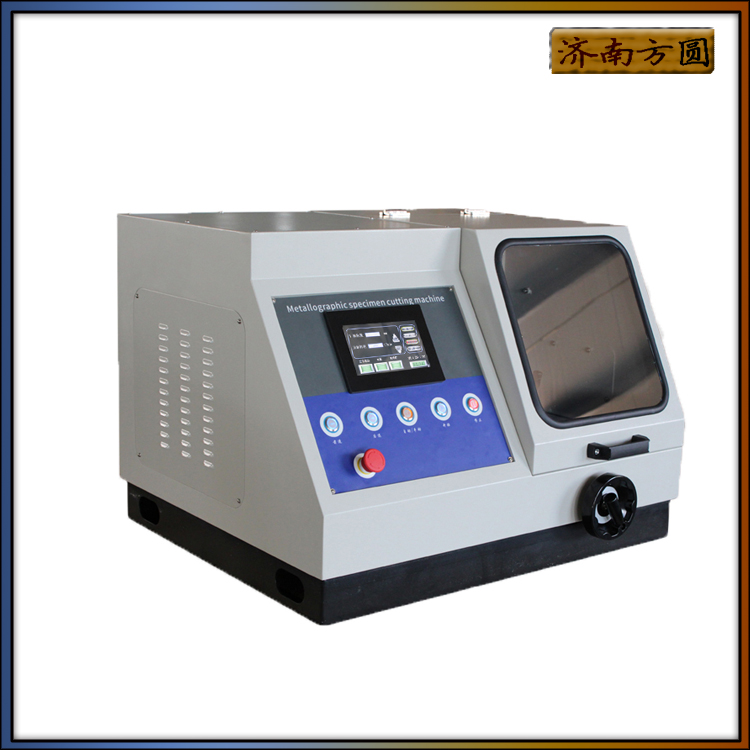

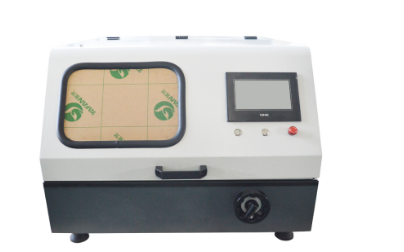

钢棒铁棒铜棒金相切割设备 Q-100B 自动金相切割机 工作台可调
0.01
💬 价格请咨询商家
此商品商家未公示具体价格,页面显示的为占位价格,请通过下方联系电话向商家询价。
- 品牌:济南方圆
- 型号:Q-100B
- 类型:台式切割机
- 电源类型:交流电源
- 额定电压:380VV
- 最大切削深度:200mm
- 锯片直径:350mm
- 额定输入功率:3000W
- 额定输出功率:3000W
Q-100B自动金相切割机技术参数
切割室外壳 钢板
蕞大切割直径 100mm(管材)
进刀深度跟踪 液晶数显
平台Y向移动 275mm
切割台尺寸 280X310mm
切割片规格 350X2.5X32mm
夹持台规格 夹具台分左右,中央切刀口
切割方式 手动/自动
送给方式 任意调节(手,自两用)
切割速度 蕞大为0.25mm/s,自动切割方式可以选择:间歇式切割(金属工件)与连续切割(非金属工件)
进刀距离 根据需要设定
复位方式 自动复位
冷却系统 自动(水冷2通道)
水箱容量 80L
主轴转速 2100r/min
电机功率 3KW
机台形式 台式
外形尺寸 900*790*600mm
电源 380V
重量 240KG
切割范围
A、 φ100管料,壁厚6mm
B、 棒料:直径≤φ100mm,硬度:≤HRC30度,材质:铁基金属
直径≤φ60mm, 硬度:≤HRC60度,材质:铁基金属
C、 100mm×100mm角钢
D、 100mm槽钢
3、切割不同材料请选用与之对应的切割锯片。
使用方法之一
自动切割试样
1、 将工件固定在切割室中的钳口中,夹紧试样。工件直径过大时可松开“L”型钳口的紧固螺钉,用手推紧“L”型钳口,夹紧工件,紧固钳口。
2、 选择切割速度,打开“电源开关”,进入设置界面,根据要切割的材料,选择适当的切割速度。
3、 按“手动/自动”按钮,按键为:“弹起”状态下,为“自动”。
4、 转动切割室的手轮,将砂轮片靠近试样,但不要让砂轮片接触到工件
5、 按“启动”按钮,电动机启动,此时将对试样进行自动切割。冷却系统自动启动,对试样进行冷却。
6、 切割试样完毕,切割电动机停止切割。此时,步进电动机启动,进行自动退回到,启动位置。
使用方法之二
手动切割试样
1、 打开“电源”键接通电源。
2、 按“手动/自动”键,按键为:“按下”状态下,为“手动”。
3、 按“方法之一”的**条规定固定好试样。
4、 按“启动”键,使切割机启动。自启动冷却系统。
5、 旋转左侧手轮,用手动进刀进行切割。
6、 切割完毕后,旋转左侧手轮,将切割砂轮片退回到起始位置。
维护及技术
1、 本机电器要用三根380V电源,接好电源使用前必须将本机良好的接地。
2、 进/排水管要求通畅,但不能漏水。
3、 每次操作完毕,应及时做好清洁保养工作。
4、 当发现机器有异常声音时,应立即停机进行检查。
5、 切割室和电机室的拖动丝杠、虎钳丝杠和导向轴每次使用后清洁注油润滑一次。
6、 系统不用时,请关闭总电源。
注意:A、装夹工件时必须切断电源。
B、必须有**接地线。
C、切割试样时,操作者不准离开切割机,如发现异常,立即停机。
