耐高温循环风机总成 窑炉 回火炉 渗碳炉通用

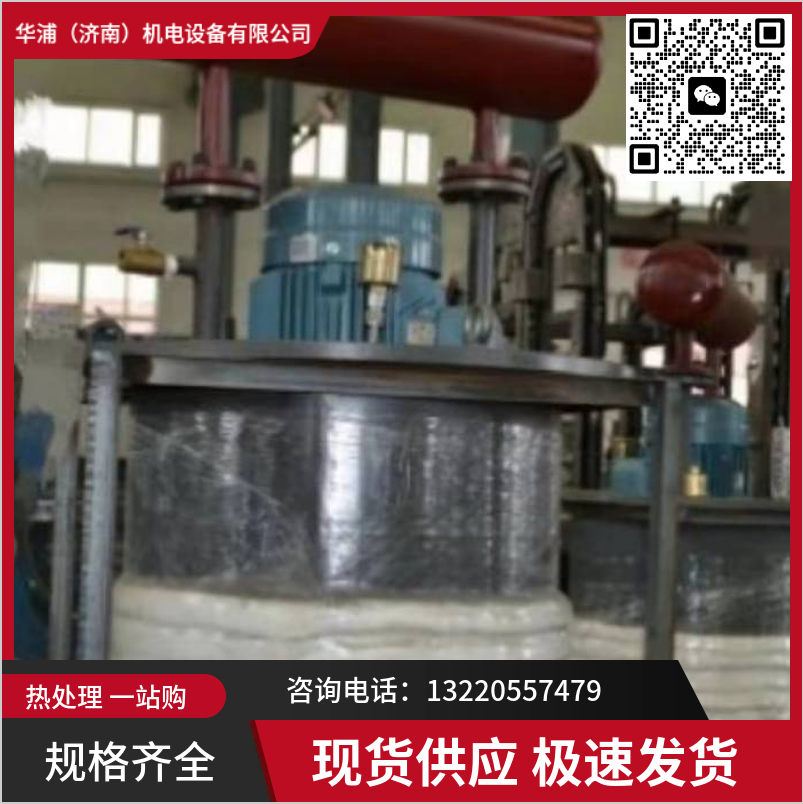

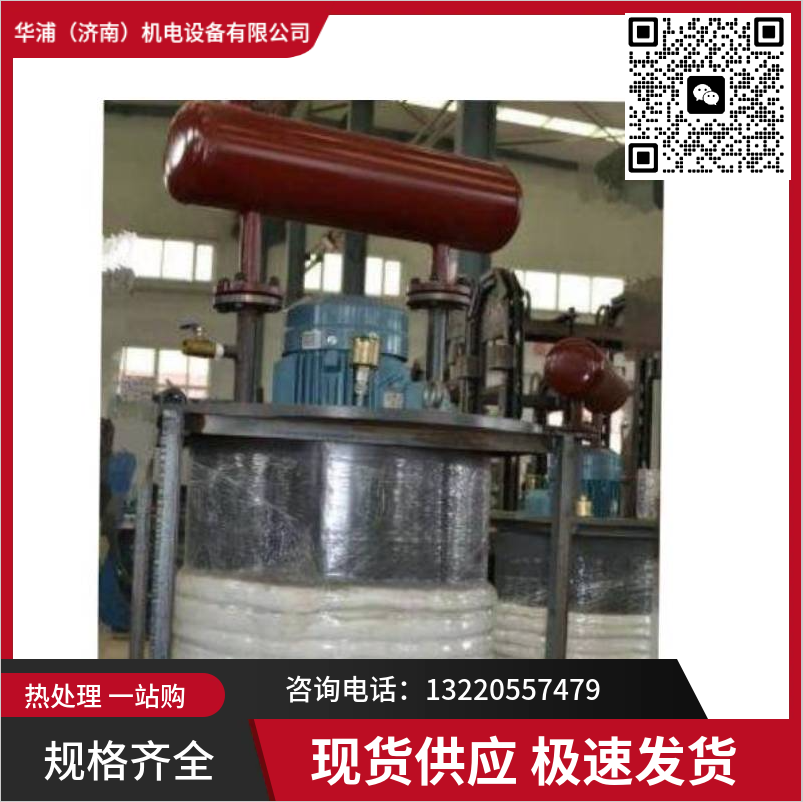

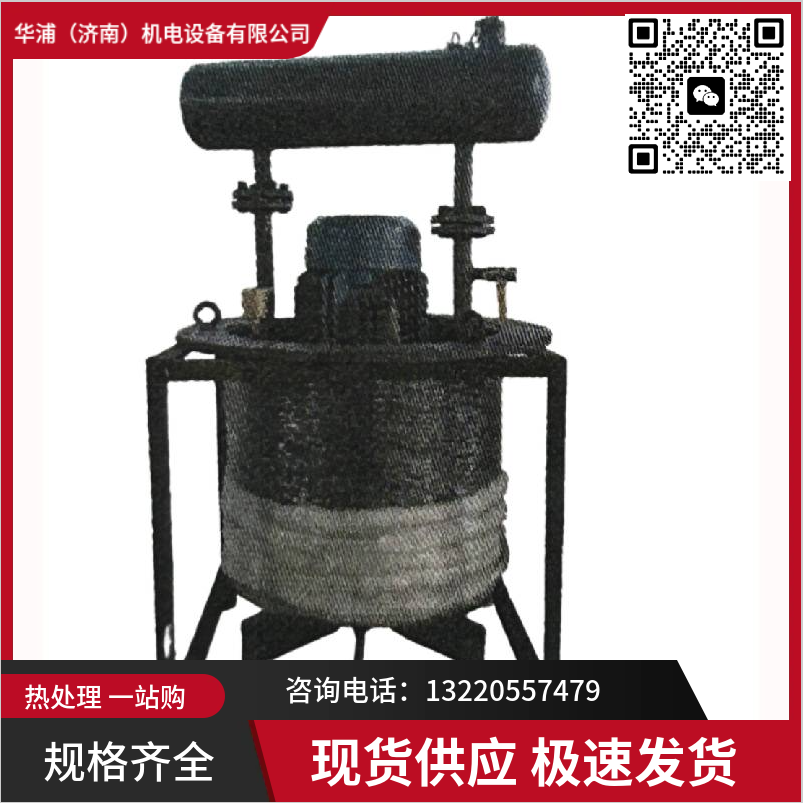

高温风扇包总成是将耐高温叶轮、长轴驱动系统、高温轴承、密封冷却组件、防护外壳、安装法兰集成一体的成套设备，专为 400–1000℃的工业炉内环境设计，核心作用是强制炉内气氛循环、均匀炉温、强化换热 / 冷却，是热处理工艺稳定性的关键部件；电机常外置低温区，通过加长轴伸入炉膛，避免高温损坏绕组。

二、核心部件与材质

1. 耐高温叶轮 / 扇叶：镍基合金、310S 不锈钢、钛合金，耐温可达 800–1000℃，抗变形、抗氧化；
2. 长轴电机 + 轴系：变频电机外置，加长耐热轴，轴承位配陶瓷 / 高温自润滑轴承；
3. 密封系统：迷宫密封 + 石墨填料 / 气封，防止炉气外泄、粉尘侵入，部分配风冷 / 水冷套；
4. 外壳与安装件：隔热壳体、法兰盘、支架，防护等级 IP65+；
5. 电气接口：耐高温电缆、防爆接线盒（气氛炉常用）。

三、关键技术参数

• 工作温度：常规 400–950℃（短时 1100℃）；
• 转速：700–1500 r/min（变频可调）；
• 轴伸长度：按炉壁厚度定制；
• 冷却方式：风冷 / 水冷；
• 密封形式：迷宫 + 石墨 / 氮气密封；
• 功率范围：根据炉体容积从数 kW 到数十 kW。
