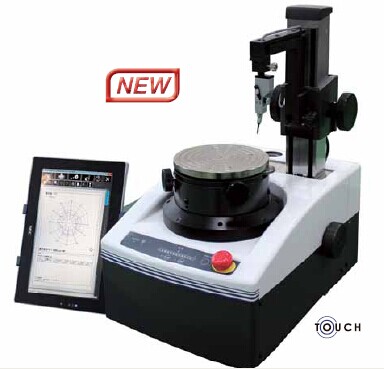

圆度测量仪r touch
1.产品型号：rondcom touch

2.技术规格:
2.1 测量范围及速度：
  测量方式：手动（调心、调平）
Zui大测量直径：φ150mm
  Zui大测量高度：160mm
    Zui大装载直径：φ240mm
左右移动范围（x轴）：±80mm（手动）
    上下移动范围（z轴）：162mm
承载工件重量：15kg
回转工作台直径：φ148mm
回转工作台转速：6/min
传感器量程：±400μm
测量力：70mn
测针形状：1.6mm钢球
测针长度：17mm

2.2 测量精度：
    主轴回转精度：
    半径方向：（0.04＋6h/10，000）μm (h：为工作台上方高度mm)
轴向方式：（0.04＋6r/10，000）μm (r：回转中心到测量点的距离mm)
2.3工作台手动调心、调平范围：
    调心：±2mm
    调平： ±1°º
2.4数据处理：平板电脑（10.1寸彩色lcd） windows 7 professional usb2.0 * 2
2.5软件：acctee
2.6连接方式：usb数据线
（详见产品样本.如上述资料与样本有冲突，以样本资料为准。）

3.性能及特点
3.1基座、立柱、横臂等选用高强度材料，抗时效变形能力强。
3.2空气轴承主轴。
3.3手动调心、调平工作台。
3.4测头具有限位装置，可实现非全圆的测量。
3.5立柱移动结构（世界首创，目前专利申请中）
3.6 在测量有刻槽的工件时，可自动将测量结果中的刻槽删除。
3.7 软件（中文软件）
在windows界面下运行，带有中文界面，并符合isoZui新标准。
分析功能：圆度、同心度、同轴度、平面度、垂直度、跳动（径向、轴向）、全跳动、平行度等。
评价方式：Zui小区域圆法（mzc）、Zui小二乘圆法（lsc）、Zui大内接圆法（mic）、Zui小外接圆法（mcc）。
