水电站仪表HJT-100自动并网装置

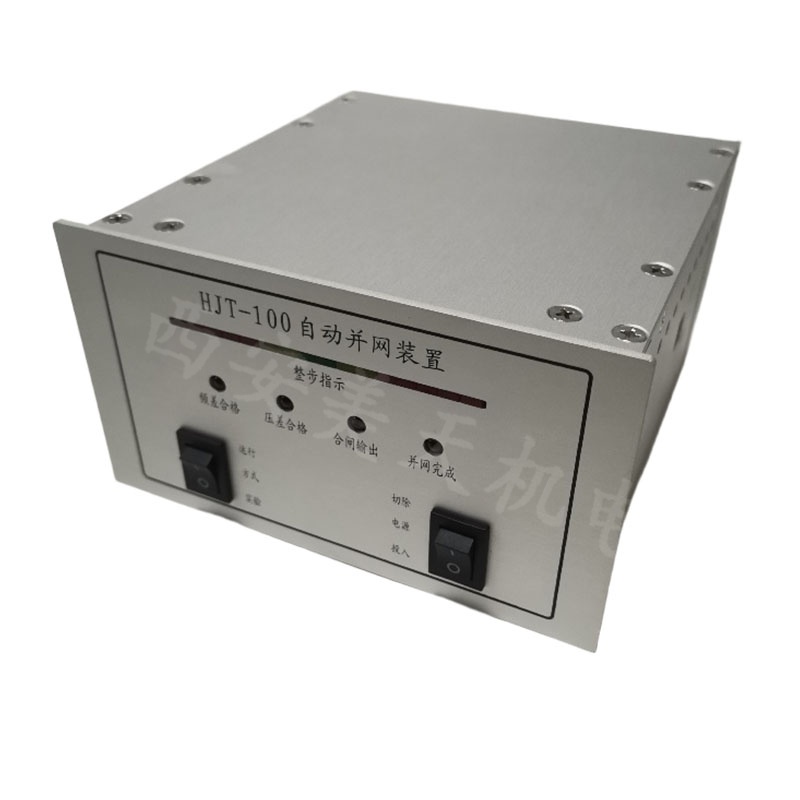

HJT-100自动并网装置

发电机准同期并列是发电厂一项频繁的日常操作，并网如果有较大的冲击电流和机械振动对发电机有一定危害，严重的非同期并列会造成机组和电网事故。小型发电机组传统上多采用灯光法或整步表监测法并网，操作人员往往根据经验把握的合闸时机，对人员要求相对较高，经验不足者很难把握准确的合闸时机，就可能造成发电机组有较大的冲击电流，严重的使机组产生强烈震动，开关触点烧坏，开关跳闸机组解列等不良后果。

国内很多厂家生产了自动并网装置来解决这些问题，也仅仅是对并网条件设置一个关卡而已，并不能达到jingque并网点，对机组也还存在一定的冲击。

HJT-100型微电脑并网装置高精度的实时数据采样，jingque的测量出电压差、频率差、相位差，推导出准确的合闸点，实现毫秒级的精度快速无冲击合闸。装置性能稳定，操作方便，仅需简易测试就可应用。

本装置的基本工作原理是将待并两侧电压的正弦波作为信号源，经过快速傅里叶变换，分别采集信号的电压值、频率值、以及两组信号的相位差。通过微处理器采用科学的方法对其进行处理,准确确定出合闸输出时刻并及时驱动合闸输出信号。

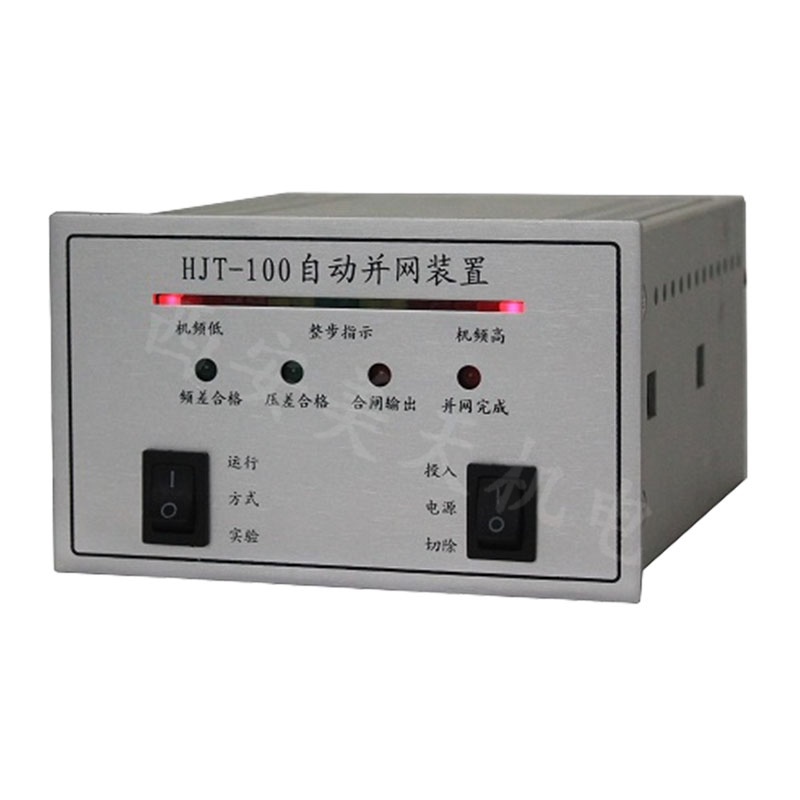

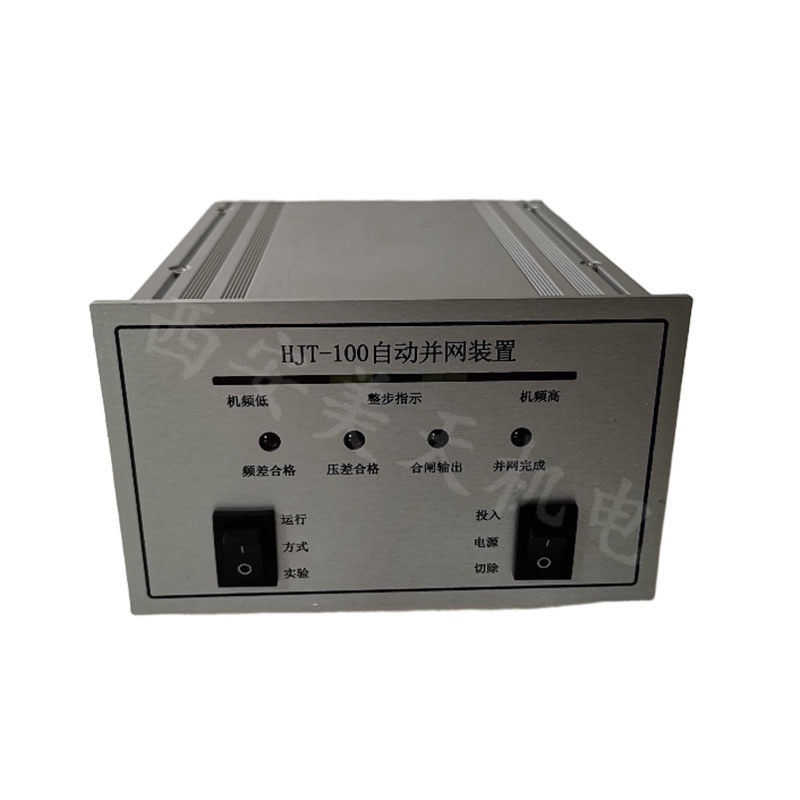

本装置将相位差在面板上用一长条发光二极管动态显示，方便直观地观测相位差周期及其变化，灯光条变化快慢和方向表示相位差值的变化趋势：中间的两绿灯亮起时，表示相位差合格，灯光条完全不亮或者只有Zui边上的红灯亮，表示相位差在90°以上。灯光条的变化快慢反映频差大小，灯光条变化方向表示是机端或系统侧的高低，非常直观地观察到相位差的周期及其变化：灯光条从左边开始亮起，表示机端频率低于系统频率，则表示机端频率高于系统频率。

主要技术特点

高精度：采样与计算精度高，合闸相位差控制在 ±5° 内，冲击电流极小。

双模式：

自动同期：自动调速、调压、捕捉同期点，一键并网。

手动同期：面板指示灯直观显示相位差，辅助人工合闸。

可视化：长条 LED 动态显示相位差，绿灯亮表示同期条件合格。

高可靠：双继电器输出防粘连，具备过压、欠压、频差越限等保护与告警。

易操作：参数可设、调试简便，支持同频并网与导前时间自动记忆。

技术参数

参数项：典型值

额定工作电压：AC 220V/380V

电压测量范围：0–500V AC

频率测量范围：45–55Hz

压差整定范围：0–20%

频差整定范围：0.05–0.5Hz

相位差整定范围：0–30°

导前时间：0–500ms 可调

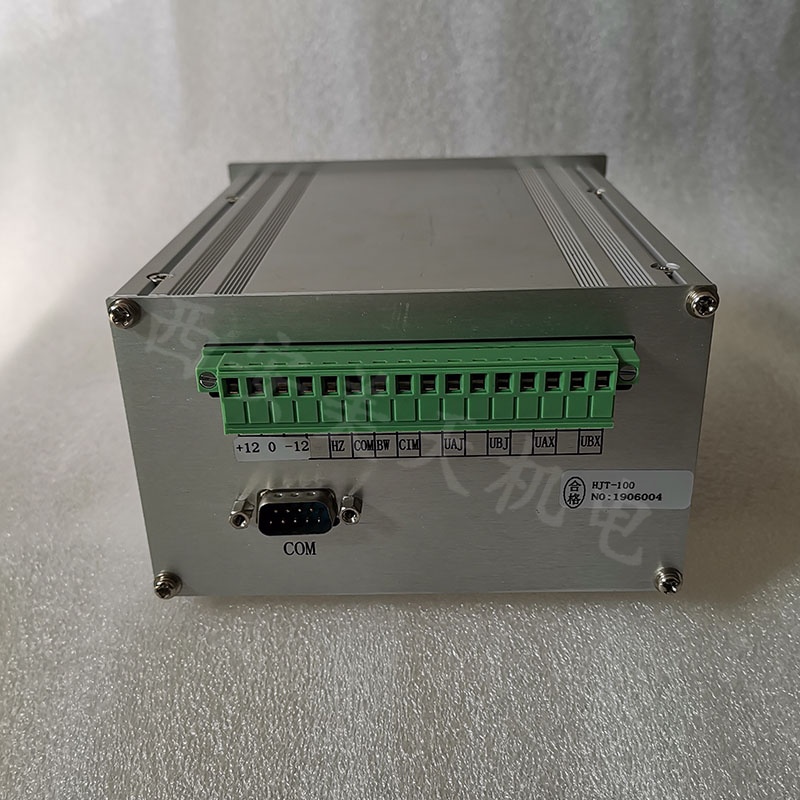

合闸输出：2 组继电器接点（串 / 并）

通信接口：可选 RS485（Modbus）
