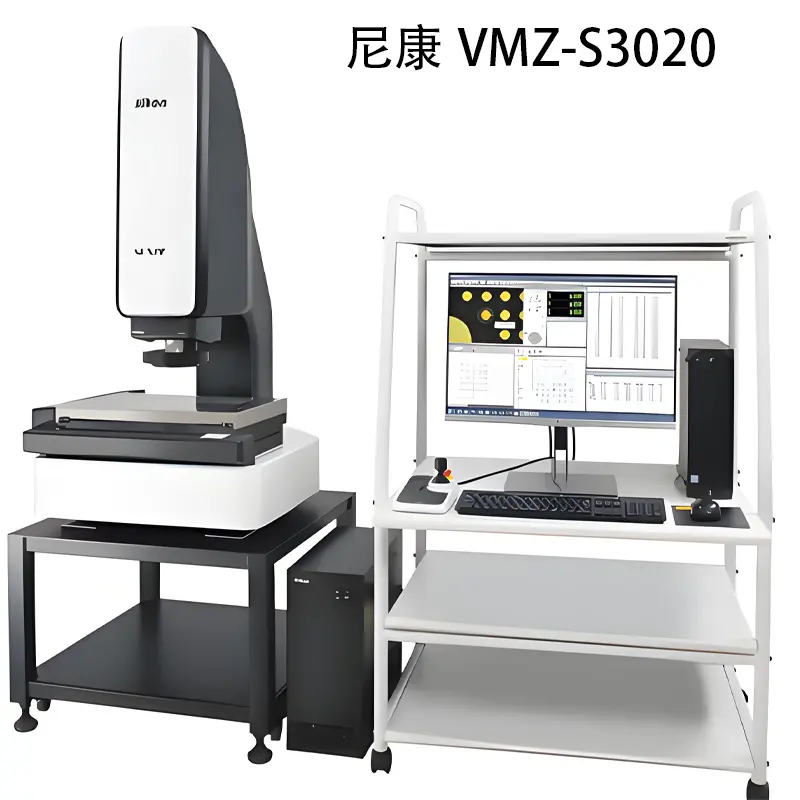

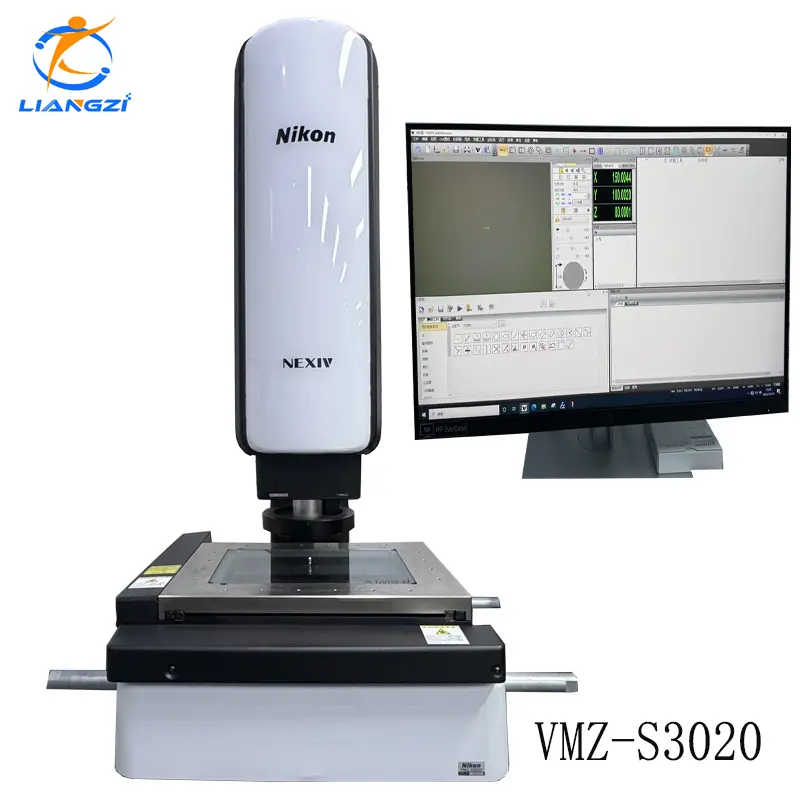

尼康CNC自动影像测量仪VMZ-S3020

尼康CNC自动影像测量仪VMZ-S3020

尼康影像测量仪VMZ-S3020高精度/高速度/高可用性放大率、AF和照明条件可以针对每个样品进行微调。适用于机械、电气/电子、汽车和医疗设备等产品的小部件。

l  NEXIV VMZ-S新功能

l  6种光学变焦头

l  检测0.1毫米透明层

l  8段LED环形照明器

l  15X高速变焦

NEXIV VMZ-S的新功能：

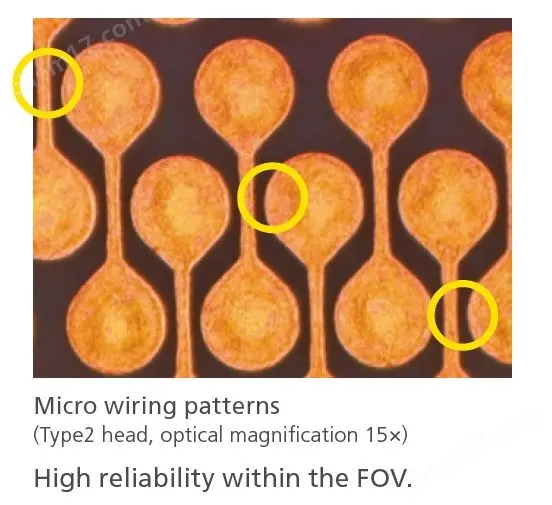

视野范围内的高精度(FOV)

规定了FOV范围内的精度（PF2D、PFV2D）。尼康设计的光学系统提供高质量的图像，并实现高精度测量数据。

探测误差* PF2D 0.8μm

*2型变焦头。由尼康内部测量方法确定。测量圆形参考装置的周长。它包括载物台移动，视场内的卡钳均匀放置在周长的25个点上。

成像探头的探测误差* PFV2D 0.3μm

*2型变焦头。由尼康内部测量方法确定。测量25个点，这些点均匀地放置在屏幕上一个位置的圆形设备的周长上（无台移动）。

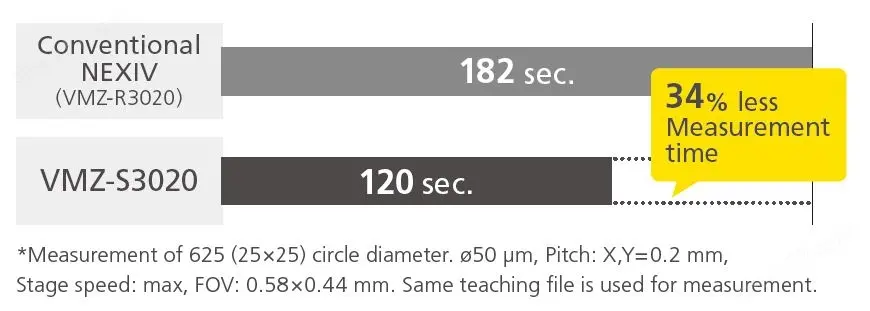

提高吞吐量

通过实现更快的短距离载物台移动，吞吐量有所提高。这有助于缩短测量时间。

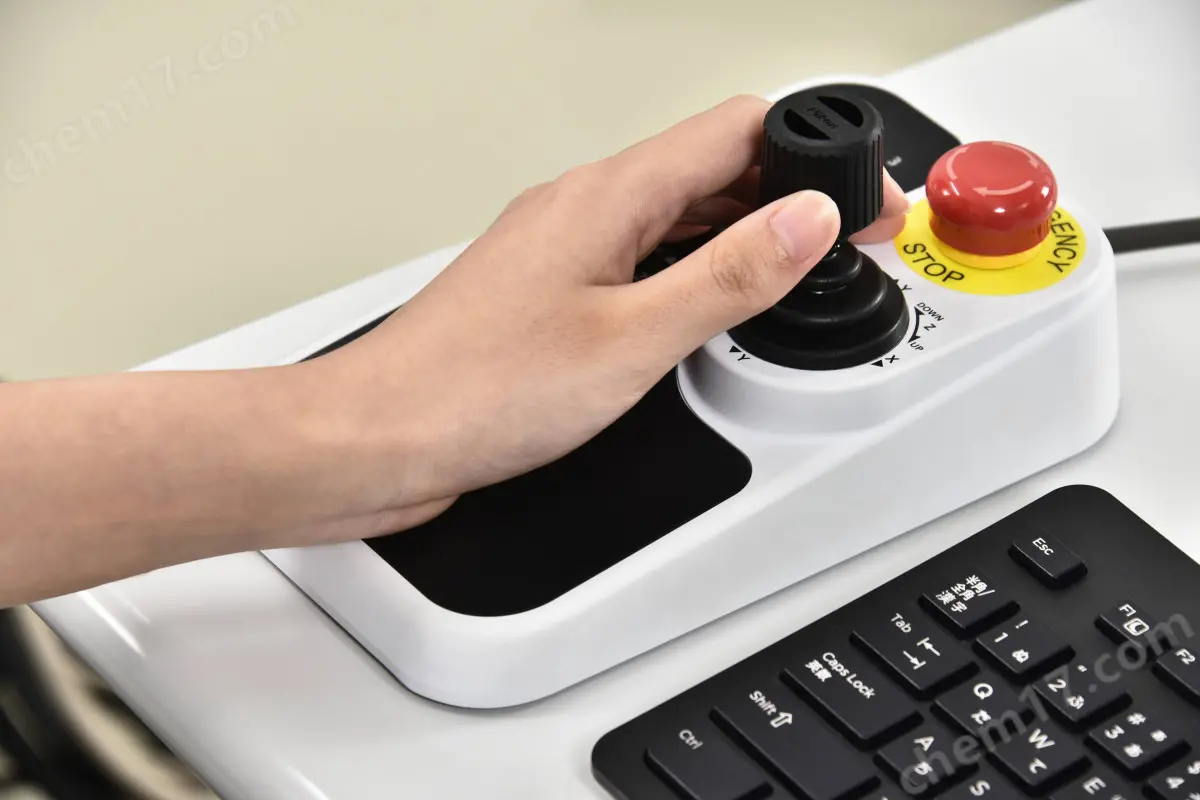

新设计

随着外观设计的改变，用于载物台和光学头运动的操纵杆经过了重新设计，使操作更容易，在长时间使用时更少疲劳。

六种光学变焦头

标准放大变焦头：1、2、3型

1型、2型和3型都有尼康15倍变焦光学系统，工作距离长，视场宽，NA高达0.35。他们配备了LED照明器和立体照明器，以及具有三个入射角的LED 8段环形照明器。

高倍率变焦头：4型和TZ型

类型4和TZ有尼康15倍和120倍变焦光学系统，具有更高的放大率和更高的NA 0.46。类型4配有LED和立体照明器，以及具有50度入射角的LED 8段环形照明器。TZ有LED视、视（用于更高的放大率）和暗场照明器。

宽视野变焦头：A型

A型采用尼康10倍变焦光学系统，具有Zui宽的视场、Zui长的工作距离和Zui高的NA 0.11。它配有LED视景照明器和立体照明器，以及具有18度入射角的LED 8段环形照明器。

放大率与视野（mm）

标准放大变焦头：1、2、3型

高倍率变焦头：4型和TZ型

宽视野变焦头：A型

*总放大率是VMZ-S系列推荐的24英寸WUXGA显示器（1920×1200像素）上640×480像素的视频窗口的放大率。

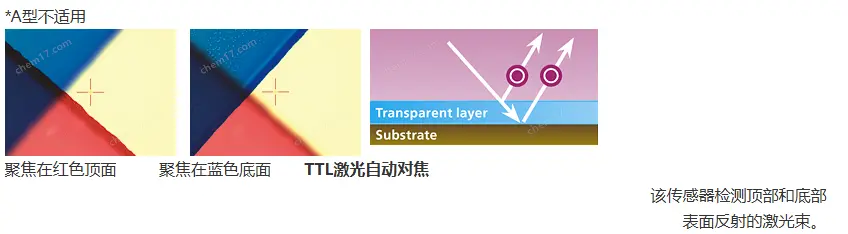

0.1mm透明层的检测

TTL激光AF设计用于检测薄透明材料的表面，具有高速和高精度。

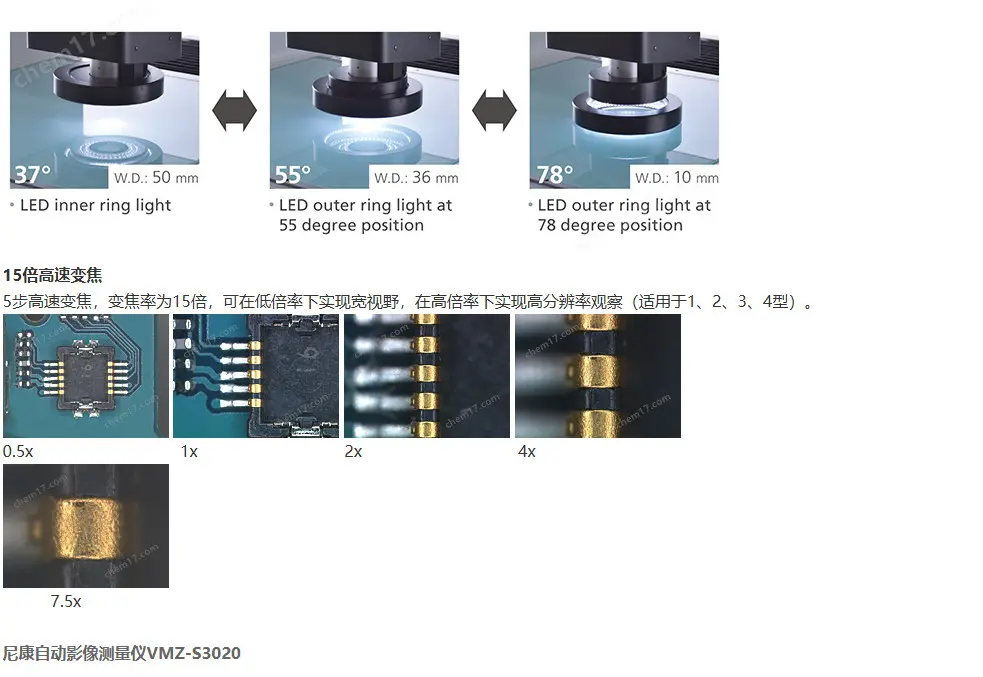

8段LED环形照明器

标准放大变焦头（1-3型）配备8段LED内环和外环照明器，以及视景和视景照明器。通过改变8段LED环形照明器的照明角度，可以轻松调整光强度。

*4型8段环形照明器的角度为50度，A型为18度。

尼康CNC自动影像测量仪VMZ-S3020作为现代制造业中精密检测的重要装备，凭借其先进的技术与高效的测量能力，广泛应用于电子、汽车、精密模具等多个领域。苏州量子仪器有限公司作为本地专业仪器供应商，将这一高端设备引入市场，售价850000元，致力于为制造企业提供Zui具竞争力的检测解决方案。本文从多个维度全面解读尼康VMZ-S3020，以期帮助潜在用户深入理解产品价值，进而作出明智选择。

一、尼康CNC自动影像测量仪VMZ-S3020的技术核心

VMZ-S3020采用尼康lingxian的CNC自动影像测量技术，具有高精度和高重复性的测量能力。该设备通过精密光学系统配合高分辨率摄像头，实现对工件二维甚至三维尺寸的jingque捕捉。机械结构经过精心设计，保证移动过程中的稳定性和振动抑制，为测量结果提供坚实的硬件保障。自动化控制系统整合了多轴联动，能够精准执行复杂测量程序，Zui大程度减少人为干扰。

这一技术优势是其在工业检测中表现出色的基础，能够应对复杂工件的多点测量任务，提高生产线检测效率，缩短产品从研发到量产的周期。

二、适用行业及应用场景分析

尼康VMZ-S3020的多功能检测能力使其成为多个行业的理想选择：

• 电子制造业：微型元器件尺寸检测及PCB板孔位检测，确保电子装配的可靠性。

• 汽车工业：汽车零部件的精密尺寸控制，保障关键配合件的装配精度。

• 精密模具加工：模具型腔和核心的尺寸验证，保证模具复制的一致性。

• 医疗器械：对高精度医疗器械零件的检测，符合法规和安全标准。

通过对这些应用的分析可以看到，VMZ-S3020不仅能满足常规尺寸测量需求，更适合对测量精度和重复性要求极高的场合。

三、设备性能与使用效率的优化

在实际应用中，测量仪的性能决定了生产线的检测能力和产品质量管理水平。VMZ-S3020通过优化硬件与软件系统，提升了使用效率：

1. 测量速度快：自动化操作减少手动调整时间，测量程序可预设批量执行，显著提高检验速度。

2. 测量精度高：尼康高精度光学元件和机械稳定性保证了测量误差控制在微米级别。

3. 用户界面友好：配备直观的软件系统，方便操作员快速上手，支持多种数据输出格式，便于与其他系统集成。

4. 维护简便：结构设计考虑到易维护性，关键部件可快速更换或调整，减少设备停机时间。

这些性能的提升体现了VMZ-S3020在工业自动化检测领域的先进性，也适应了现代制造企业对高效与精准的双重需求。

四、价格定位与性价比解析

苏州量子仪器有限公司为尼康VMZ-S3020估价850000元，在高端精密测量设备中属于合理区间。价格不低，但考虑到性能优势、技术成熟度及后续服务支持，整体性价比值得肯定。对企业来说，这是一种长远投资：

• 降低因测量误差导致的返工率与废品率，节省了大量后期成本。

• 加快新产品推向市场的速度，缩短研发周期。

• 提高质量管理水平，增强客户信任与市场竞争力。

尤其是对于制造自动化程度高、产品精度要求严格的企业而言，投资一台VMZ-S3020可以极大提升整体工艺水平和生产效率，回报周期较快。

五、市场竞争力与品牌价值分析

尼康作为影像设备行业的lingjun品牌，长期积累沉淀了丰富的技术与经验，其测量仪产品享有较高市场认可度。VMZ-S3020延续了尼康产品一贯的品质标准，在性能、稳定性、服务体系上具备明显优势。苏州量子仪器有限公司作为地区关键代理商，为客户提供一站式采购和售后服务保障，有效降低客户采购和使用的后顾之忧。

在现有竞争环境中，无论是国内自主研发品牌还是进口品牌，尼康VMZ-S3020凭借其综合实力，占据了重要市场地位，尤其在需要高精度和自动化检测的细分领域表现出强劲竞争力。

六、细节观察：产品使用中可能忽略的要点

购买和使用高端影像测量仪时，除了关注核心性能外，还有一些细节应予以重视：

• 环境条件影响：测量环境的温湿度稳定性直接影响测量精度，建议配套恒温恒湿控制设备。

• 操作人员培训：规范的操作流程和系统培训对发挥设备性能至关重要，避免因操作不当带来的误差。

• 软件版本升级：定期关注设备软件和固件更新，获取Zui新功能及修复，提高设备利用率。

• 数据管理与安全：测量数据的存储、备份及分析能力决定检测结果的可追溯性和利用价值。

关注这些“软细节”可以让企业的设备使用效益达到Zui大化，保障测量结果的持续稳定。

七、购买建议与服务支持

对于考虑装备这一测量仪的企业，建议结合自身产品类型和测量需求，详细评估机型参数。苏州量子仪器有限公司不仅提供设备销售，更拥有专业的售前技术咨询和售后维护团队，确保用户在设备投入使用后能充分发挥其性能价值。公司还提供定制化的培训方案，帮助企业快速掌握设备操作及维护，提高生产检测效率。

综合来看，尼康CNC自动影像测量仪VMZ-S3020兼具技术lingxian、使用便捷和服务保障，是制造企业提升产品质量和技术水平的理想选择。通过合理配置测量环境和规范操作流程，企业能够Zui大程度发挥这款设备的优势，为自身业务提升带来实实在在的效益。

在当前制造业向高质量、高自动化转型的趋势下，投资先进的检测设备是企业ue的重要环节。尼康VMZ-S3020以其精准可靠、高效智能的特点，值得各类制造企业认真考虑。苏州量子仪器有限公司期待与客户携手，共同推动制造品质迈上新台阶。
