爱测易ACE-5060LP影像测量仪维修工业精密检测仪修复方法

爱测易ACE-5060LP影像测量仪作为精密检测设备，故障多集中在成像系统、机械传动、电气控制、软件操作四大类，维修需遵循“先基础排查、后检修”的原则，以下是针对性维修方法及故障解决方案：一、成像系统故障（常见，影响测量清晰度）1. 图像模糊/失焦- 故障原因镜头污染、焦距调整不当、影像传感器异常、光源亮度不足。- 维修步骤 1. 清洁光学部件：用专用镜头清洁液+无尘软布，轻轻擦拭物镜、工作台玻璃、聚光镜及反光镜，去除灰尘、油污（禁止用手直接触摸镜片）。  2. 重新对焦：旋转焦距调节旋钮，配合软件自动对焦功能，确保前景与背景均清晰；若对焦后仍模糊，检查物镜是否松动，拧紧固定螺丝或更换同规格物镜。  3. 检查影像传感器：打开设备外壳，查看传感器与主板的连接线是否松动，拔插清洁接口后重新插紧；若传感器损坏（如成像有黑斑、横纹），需联系厂家更换兼容传感器。  4. 调整光源：检查透射灯、表面光是否正常点亮，通过软件调节光源亮度和均匀度，若光源闪烁或过暗，更换光源灯泡（需匹配设备额定电压规格）。

2. 黑屏/无影像显示- 故障原因电源未接通、显示器故障、信号线松动、十字线产生器损坏。- 维修步骤 1. 基础检查：确认电源线插紧、电源插座正常，用万用表测量电源电压是否符合设备要求（如220V输入、12V输出），检查电源保险丝是否熔断，更换同规格保险丝（禁止用铜丝替代）。  2. 信号连接：拔插显示器与主机的信号线（VGA/HDMI），清洁接口灰尘；若外接显示器测试有影像，说明原显示器损坏，需更换或维修。  3. 核心部件检测：若电源和信号线正常仍黑屏，检查十字线产生器是否故障，或主板显示驱动电路损坏，建议联系品牌售后检测维修（避免自行拆机损坏精密元件）。3. 成像有暗影/亮度不均- 故障原因工件摆放倾斜、光源角度不当、摄像机位置偏移。- 维修步骤 1. 摆正工件：调整工作台玻璃四角的调节螺丝，确保工件水平放置，无倾斜遮挡光线。  2. 校准光源：调整光源灯罩角度，确保光线均匀覆盖测量区域；若透射灯亮度不足，检查灯座是否松动，或更换老化灯管。  3. 调整摄像机：松动摄像机固定螺丝，微调位置至影像无暗影，再锁紧螺丝固定。

二、机械传动故障（影响运动精度和顺畅性）1. 工作台卡滞/运动异响- 故障原因导轨灰尘堆积、润滑不足、轴承磨损、光杆松动。- 维修步骤 1. 清洁导轨：用无尘布蘸取专用清洁剂，擦拭X/Y/Z轴导轨，去除油污、铁屑等杂物（避免灰尘进入传动机构）。  2. 润滑保养：在导轨滑动面均匀涂抹精密仪器润滑油（如缝纫机油、专用导轨油），避免过量导致油污污染光学部件。  3. 部件检查：若仍有异响或卡滞，检查轴承是否磨损（转动时有无卡顿感）、光杆是否弯曲，更换损坏的轴承或光杆，调整光杆支架松紧度，确保传动顺畅。2. 升降机构故障（无法升降/升降有坠落感）- 故障原因升降电机故障、弹簧螺丝松动、传动齿轮磨损。- 维修步骤 1. 调节螺丝松紧：打开升降机构侧盖，调整弹簧固定螺丝，消除升降时的坠落感或弹跳现象。  2. 电机与齿轮检测：若通电后升降电机无反应，检查电机电源线是否松动，或电机烧毁，需更换同型号电机；若齿轮传动有空转间隙，更换磨损齿轮，确保啮合紧密。  3. 微调功能修复：若微调旋钮不传动，检查微调机构内部齿轮是否卡滞，清洁后涂抹少量润滑油，或更换损坏的微调组件。

3. 坐标轴不计数/数据不变化- 故障原因光栅尺接触不良、信号线松动、滑座或OP板故障。- 维修步骤 1. 检查光栅尺：拔插光栅尺与数据处理器的信号线，清洁接口氧化层；若光栅尺刻度有磨损或污渍，用专用清洁纸轻轻擦拭（禁止用酒精等腐蚀性液体）。  2. 部件更换：若仍不计数，尝试更换滑座或OP板（需匹配设备型号）；若X/Y轴不计数，可能是数据处理器故障，需返厂维修或更换。三、电气与电子故障（供电和控制核心故障）1. 光源不亮（透射灯/表面光）- 故障原因灯泡烧毁、电源板故障、线路接触不良。- 维修步骤 1. 更换灯泡：用万用表测量灯泡两端电压，若电源正常但灯泡不亮，更换同规格卤钨灯或LED灯（注意断电操作，避免烫伤）。  2. 检查电源板：若更换灯泡后仍不亮，测量电源板输出电压是否符合光源要求（如12V/24V），若电压异常，说明电源板损坏，需联系售后更换电源板。  3. 线路排查：检查光源连接线是否松动、破损，重新接插或更换破损线路。2. 数据盒/按键失灵

- 故障原因按键面膜老化、主板接触不良、系统故障。- 维修步骤 1. 基础操作：重启设备，观察按键是否恢复；若部分按键失灵，可能是面膜老化，更换同型号按键面膜。  2. 内部检查：拆机检查数据盒与主板的连接线是否松动，清洁接口后重新插紧；若仍失灵，可能是主板故障，需返厂维修。3. 保险丝频繁熔断/变压器过热- 故障原因电路短路、变压器过载、部件漏电。- 维修步骤 1. 排查短路：断电后检查设备内部线路是否破损、粘连，重点查看电源板、电机连接线，修复破损线路。  2. 变压器检测：若变压器外壳过热（触摸烫手），可能是变压器老化或过载，停止使用并更换同规格变压器（需人员操作，避免接线错误）。  3. 负载检查：逐一断开光源、电机等负载，通电测试保险丝是否熔断，定位短路故障的部件，更换或维修故障部件。四、软件与精度故障（影响测量准确性）

1. 软件崩溃/无法运行- 故障原因软件版本不兼容、程序文件损坏、电脑配置不足。- 维修步骤 1. 重启与更新：重启电脑和设备，检查软件是否有更新版本，下载安装新版本（确保与操作系统兼容，如Windows 10/11）。  2. 重新安装：卸载故障软件，删除残留文件，从厂家官网下载原装软件重新安装，安装前备份测量数据（避免数据丢失）。  3. 电脑配置检查：确保电脑满足软件运行要求（如内存≥4G、显卡支持硬件加速），关闭后台占用资源的程序，避免软件运行卡顿。2. 测量精度偏差大- 故障原因仪器未校准、基准板污染、零点未复位、参数设置错误。- 维修步骤

 1. 校准仪器：使用标准量块或基准板，按照软件指引进行线性补偿、非线性补偿校准，调整X/Y轴精度参数，确保测量误差在允许范围内（如±0.001mm）。  2. 清洁基准板：擦拭基准板表面污渍，确保基准板水平放置（无倾斜、无杂物遮挡）。  3. 复位零点：每次测量前执行“零点复位”操作，检查传感器位置是否正确，重新调整传感器高度至合适位置。3. 坐标数据异常（如轴数据不变化、角度误差大）- 故障原因光栅尺校准不当、软件参数错乱、工件定位错误。- 维修步骤 1. 重新校准光栅尺：进入软件校准界面，执行光栅尺清零和校准操作，确保光栅尺读数准确。  2. 恢复参数默认：若参数错乱，在软件中选择“恢复出厂设置”（需备份自定义参数），重新设置测量参数。  3. 规范工件定位：确保工件贴合定位基准面，避免悬空或倾斜，必要时使用夹具固定工件，减少定位误差。五、通用维修注意事项与保养建议1. 维修安全规范- 拆机前必须断电，释放静电（触摸金属物体），避免静电损坏主板、传感器等精密元件。- 禁止用腐蚀性清洁剂（如酒精、）擦拭光学镜片和电子部件，避免造成腐蚀损坏。- 更换部件时，确保型号规格与原厂一致（如灯泡电压、轴承尺寸、保险丝规格），避免兼容性问题导致二次故障。2. 日常保养技巧- 存放环境：保持设备处于清洁、干燥、恒温（18-25℃）的房间，避免潮湿导致光学零件发霉、金属部件生锈。- 定期清洁：每周清洁导轨、镜头、工作台玻璃，每月检查润滑油量，每季度进行一次全面校准。- 使用规范：避免频繁开关机，测量时轻放工件，禁止撞击工作台或升降机构，延长机械部件寿命。

专业维修各品牌检测仪、监测仪器、计量仪、空气检测仪等。

美国KIC X5 SMT回流焊 波峰焊 炉温跟踪测试仪，温度检测仪，炉温检测仪

WATERSHPLC紫外线检测仪，液相色谱仪

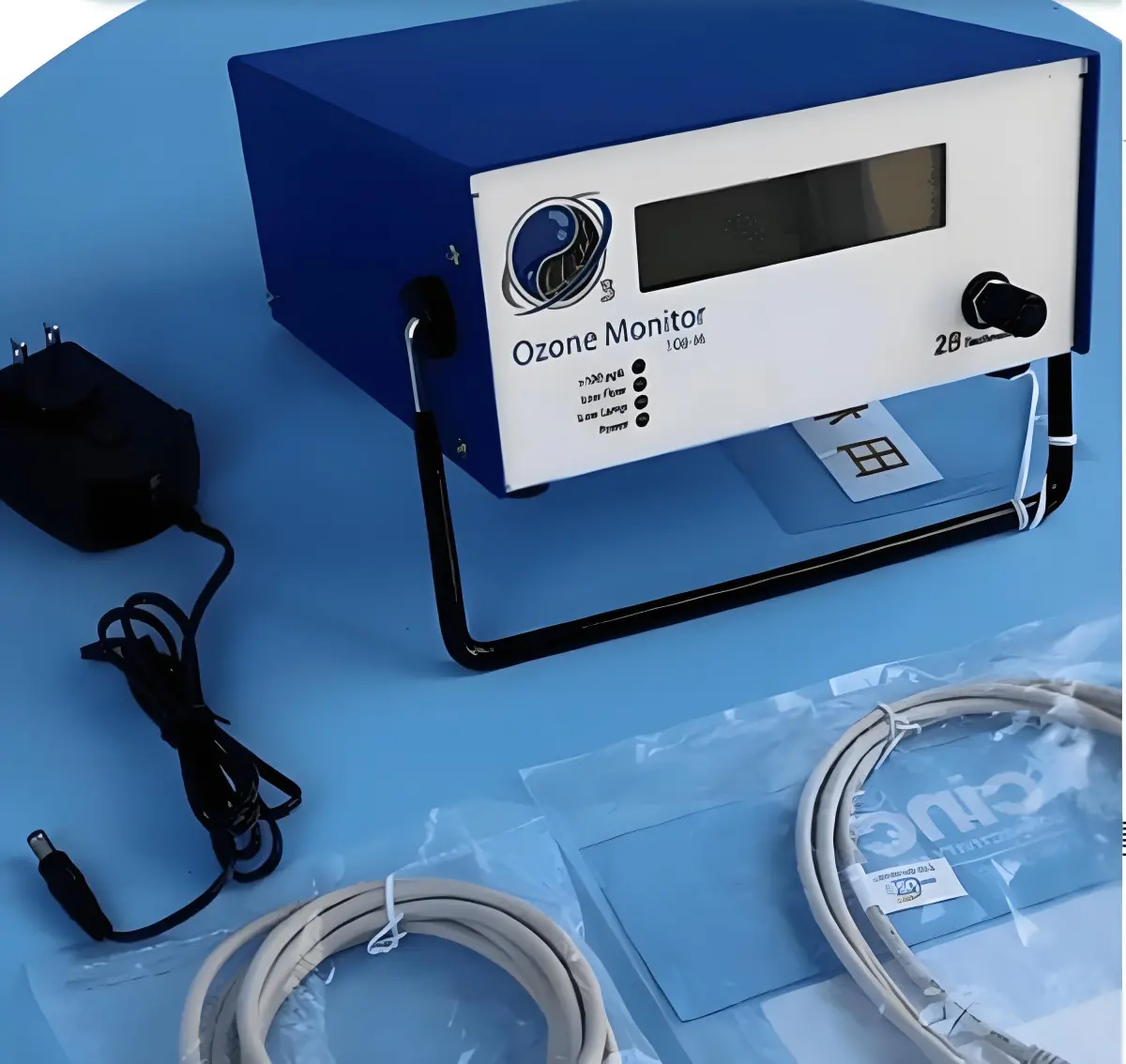

MODEL 106M紫外法臭氧分析仪，臭氧检测仪

德国COLIY柯雷R500，手持式射线辐射检测仪、放射线计量仪

美国4160甲醛分析仪，甲醛检测仪

美国RJS D4000条码厚度检测仪，宽度扫描仪

近红外线米糠分析仪，灰分纤维酸值检测仪，蛋白质脂肪水分谷物检测仪

美国ECO臭氧检测仪OS-6臭氧监测器

SUMMIT-706一氧化碳气体检测仪，气体浓度排放含量检测分析仪

EL检测仪

美国SCS CTM051接地检测仪，接地电阻测试仪

爱测易ACE-5060LP影像测量仪，工业精密检测仪

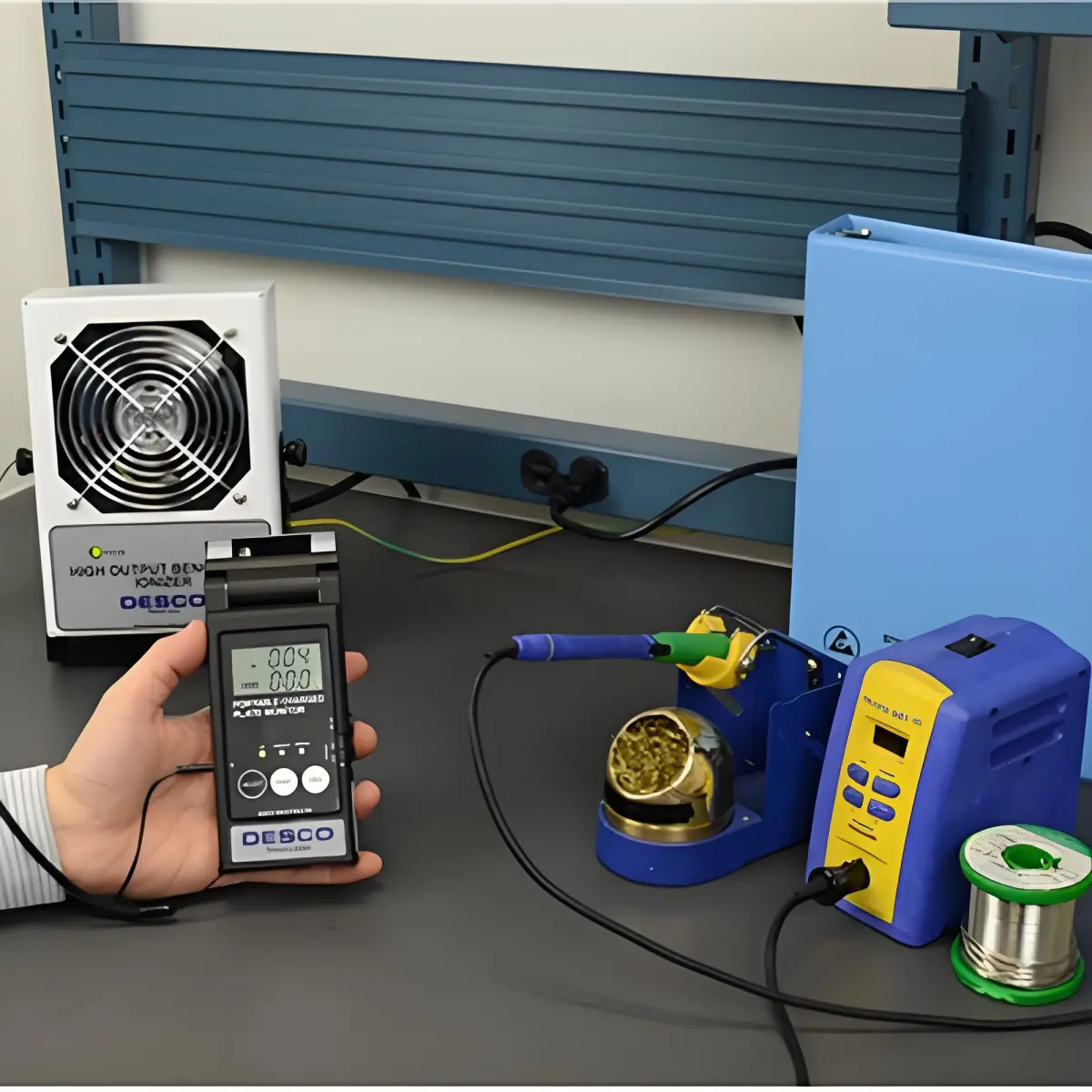

日本DESCO19494手持式充电板检测仪

美国SCS CTM048-21静电检测仪，放电电压探测仪

大能量辐射检测仪ATOMTEX-AT1123辐射测量仪

美国AIC3PRO空气正负离子检测仪，离子发生器检测仪

英国PPM HTV甲醛检测仪，手持式甲醛测试仪

贝克休斯CL GO+超声波精密测厚仪、缺陷探伤仪，腐蚀检测仪

德国BOHLE浮法玻璃锡面检测仪TINCHECK5164615

柯雷COLIY多探头核辐射仪R700检测仪

NARDA NBM550高频电磁辐射分析仪

英国PPM HTV-M甲醛分析仪，甲醛检测仪

SIMCO-ION  FMX-004静电检测仪，测试仪

汉威R10 手持式红外热成像气体泄漏检测仪、激光浓度检测仪，气体泄漏成像仪

美国METONE831手持式PM2.5检测仪，AEROCET831分成检测仪

AXICON PC6000条码检测仪，印刷质量扫描仪

奥林巴斯贵重金属元素检测仪，VANTA VEL22-94,V2EL,VLW,V2ES,VCA

CESTSEN射线测试仪MR=50EXP射线检测仪MR-50

SIPIN光谱测金仪BRH-3500

德国柯雷R700剂量仪，射线泄漏检测仪

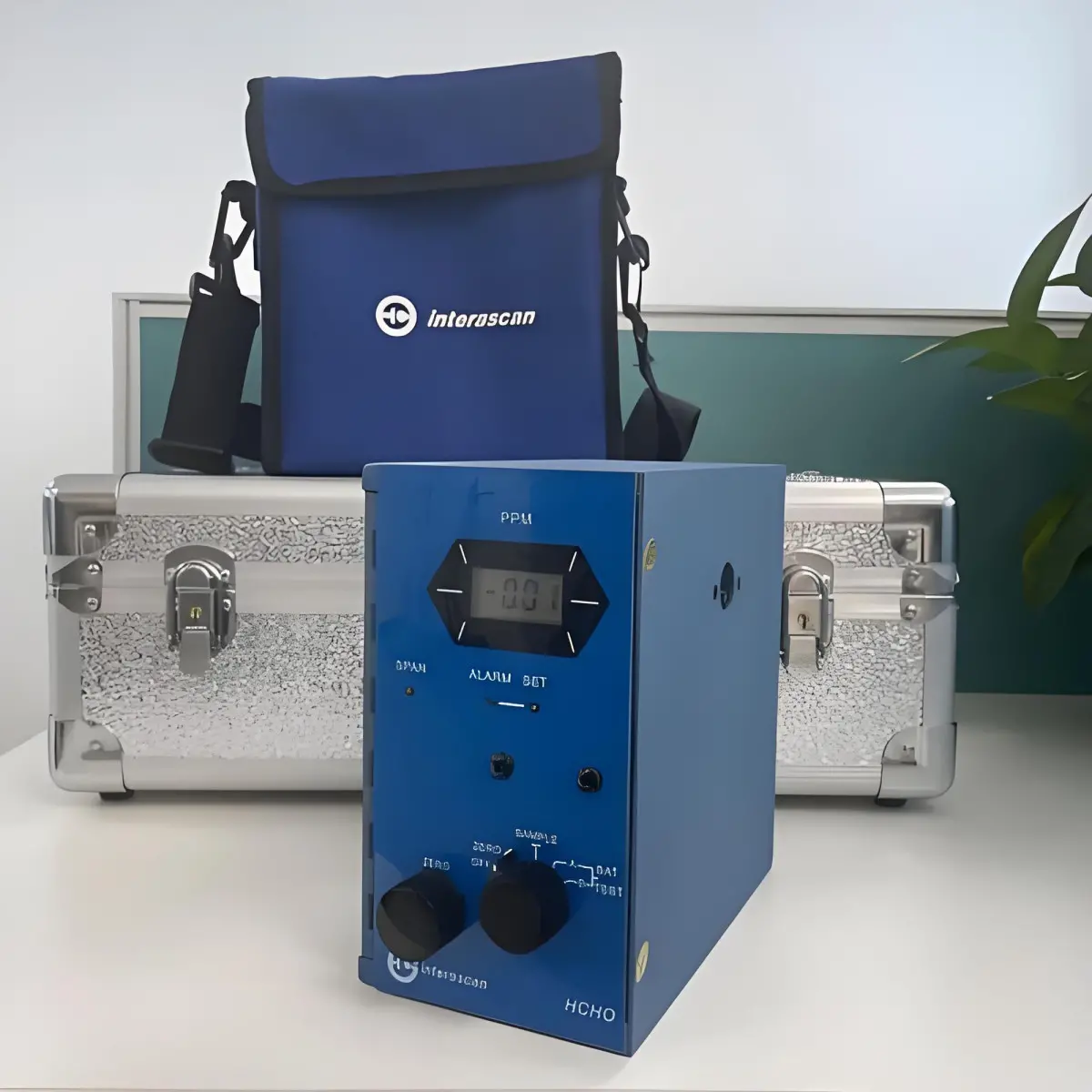

美国INTERSCAN甲醛分析仪，4160-11甲醛分析仪

FISCHER费希尔搞精度测厚仪、涂镀层测厚仪

GX-3R PRO气体检测仪

美国GE超声波探伤仪，USM88超声波检测焊缝检测仪，USM36，

美国HALIMETER口气口臭检测仪，硫化物检测仪

ARA 02气体检测仪，氧气分析仪

S530气体泄漏检测仪，超声波测漏仪，压缩空气泄漏检测仪

HANDHELA空气质量检测仪

 便携式露点仪HD-BLD1气体分析仪

美国TSI7525室内空气质量检测仪，IAQ-CALC7545空气监测仪

3. 维修求助- 若故障涉及主板、传感器、光栅尺等核心部件，或自行排查后仍无法解决（如精度校准、电路短路），建议联系爱测易官方售后或精密仪器维修机构，提供故障现象和设备型号，获取技术支持。- 设备在保修期内，避免自行拆机，以免影响保修权益；过保设备维修后，要求服务商提供维修记录和校准报告，确保设备性能达标。
