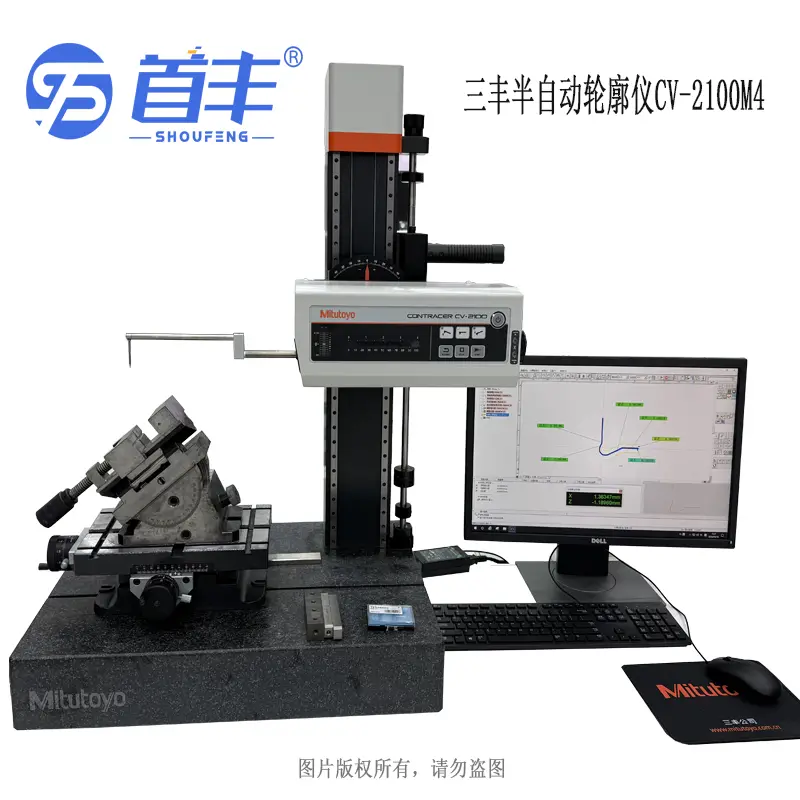

日本Mitutoyo三丰CV－2100M4半自动轮廓仪 高精度 高功能 高可操作性
产品介绍
PRODUCT PRESENTATION● 与测量操作相关的配置集中设置在主机前面，大幅缩短了操作流程。
● 对X轴位置定位时，可在全测量范围内通过电动飞梭轮粗微调整，轻松进行。
● 装配了新开发的可以简便快速垂直移动的台架（ 仅CV－2100M4装配），Z 轴方向的测量高度可以轻松快速的接近或退避。
● 可根据用途选择CV－2100M4／N4主机，选配数据处理装置（笔记本或台式电脑）。
产品特点
PRODUCT CHARACTERISTICS●实现『简便· 准确· 快速』测量的轮廓形状测量仪
●实现了高精度测量和简单操作的融合。
●兼备系统的自由度，可灵活支持多种测量需求。
●CV－2100系列＊标准配备了进行斜面测量时无需对测量物进行重新调整便可测量的“驱动部倾斜结构”。
规格：
CV－2100M4 | CV－2100N4 | ||
测量范围 | X轴 | 100mm | |
Z1轴 （检出器） | 50mm | ||
上下移动量 （Z轴立柱） | 350mm | — | |
X轴倾角范围 | ±45o | ||
分辨力 | X轴 | 0．1μm | |
Z1轴 | 0．1μm | ||
驱动方式 | X轴 | 电动 （0 － 20mm／s） | |
上下移动 （Z轴立柱） | 手动 （快速上下动、微动） | — | |
测量速度 | 0．02～5mm／s | ||
直线精度 （X轴水平位置时） | 2．5μm／100mm | ||
指示精度 | X轴 | ± （2．5＋0．02L） μm L：测量长度 （mm） | |
（20oC） | Z1轴 | ±（2．5＋｜0．1H｜） μm H＝为水平位置上的测量高度±25mm以内 | |
测量方向 | 向前／向后 | ||
测量面方向 | 向下 | ||
测力 | 30±10mN （3gf） | ||
测针跟踪角度（以标准配件测针为例） | 向上77o、向下87o （根据表面粗糙度而定） | ||
尺寸 （幅度×深度×高度） | 745×450×885mm | 651×143×138．5mm | |
重量 | 145．8 kg | 5．8 kg | |
