德国马尔粗糙度仪 Mahr MarSurf GD 140 系列 轮廓粗糙度仪 粗糙度轮廓仪
0.01
💬 价格请咨询商家
此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。
MarSurf GD面向粗糙度和波纹度测量的新型参考测量站:
MarSurf GD 系列的 Mahr马尔 测量站设立了新标准。
除了表面粗糙度评定，还可执行轮廓和波纹度评定。
新的 MarSurf GD 系列让制造公司进入新的层面，能够在测量室中或生产环境附近可靠地保障和提升工件的制造质量。
新测量站概念综合了速度、安全性和灵活性。其目标是提高贵公司系统的成本效益。
测量站使用用户友好的 MarWin 软件操作（MarWin EasyRoughness 或 MarWin ProfessionalRoughness）。
产品信息 提高测量和更换速度 • 高速定位和测量，可缩短测量时间 （≤X 200 mm/s，Z 50 mm/s) • Z 轴全 CNC 功能，可自动运行 • Z+ 和 Z- 方向的 Z 轴接触和调零 • 磁性底板，无需工具即可快速更换测杆。 |
用途广泛且灵活
• 可方便地从标准切换到垂线测量，无需工具或适配器 - 是颠倒测量
• 390 mm x 430 mm 支撑板可固定大工件
• 支撑板带 50 mm 孔和插入引导挡块，实现较高的操作灵活性
• BFW-250 测杆系统的测杆质量可靠且范围广泛

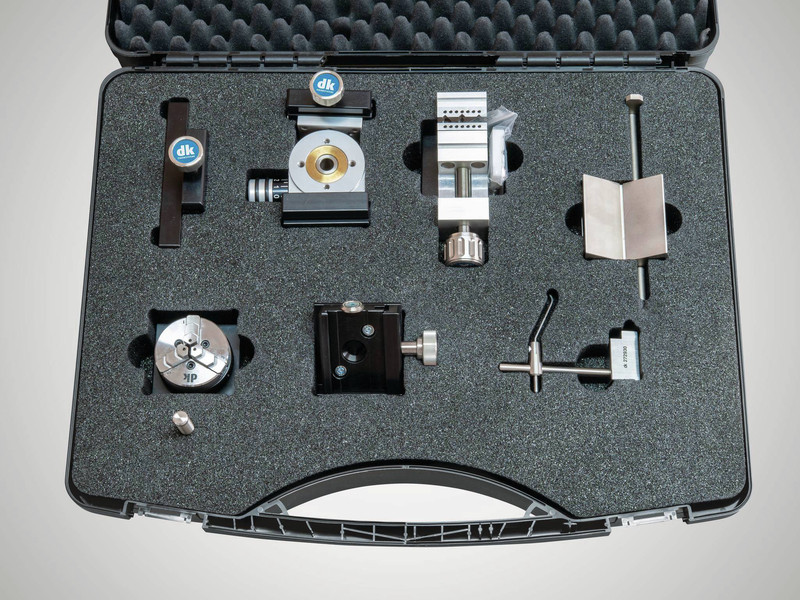

• 广泛的配件可实现较高的灵活性

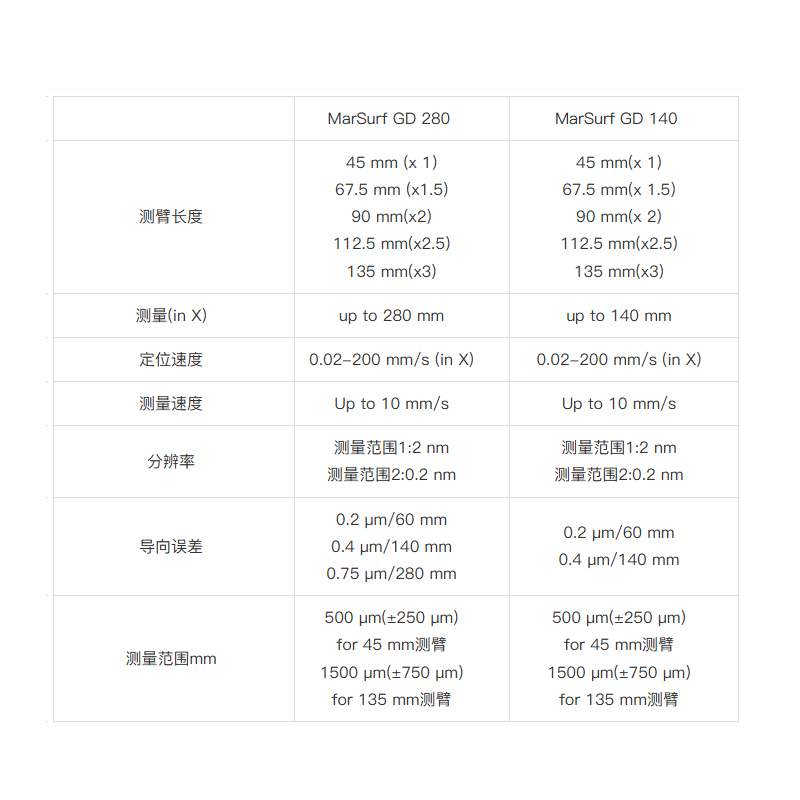

| MarSurf GD 280 | MarSurf GD 140 | ||||||
| 测臂长度 | 45 mm (x 1) 67.5 mm (x1.5) 90 mm(x2) 112.5 mm(x2.5) 135 mm(x3) | 45 mm(x 1) 67.5 mm(x 1.5) 90 mm(x 2) 112.5 mm(x2.5) 135 mm(x3) | |||||
| 测量(in X) | up to 280 mm | up to 140 mm | |||||
| 定位速度 | 0.02-200 mm/s (in X) | 0.02-200 mm/s (in X) | |||||
| 测量速度 | Up to 10 mm/s | Up to 10 mm/s | |||||
| 分辨率 | 测量范围1:2 nm 测量范围2:0.2 nm | 测量范围1:2 nm 测量范围2:0.2 nm | |||||
| 导向误差 | 0.2 μm/60 mm 0.4 μm/140 mm 0.75 μm/280 mm | 0.2 μm/60 mm 0.4 μm/140 mm | |||||
| 测量范围mm | 500 μm(±250 μm) for 45 mm测臂 1500 μm(±750 μm) for 135 mm测臂 | 500 μm(±250 μm) for 45 mm测臂 1500 μm(±750 μm) for 135 mm测臂 | |||||
| Machine | ID no. | X-axis 140 mm | X-axis 280 mm | Z-axis 350 mm | Z-axis 600 mm | 角度调整 | |
| MarSurf GD 140 BG 12 | 6269010 | X | X | X | |||
| MarSurf GD 140 BG 22 | 6269011 | X | X | X | |||
| MarSurf GD 280 BG 12 | 6269012 | X | X | X | |||
| MarSurf GD280 BG 22 | 6269013 | X | X | X | |||
