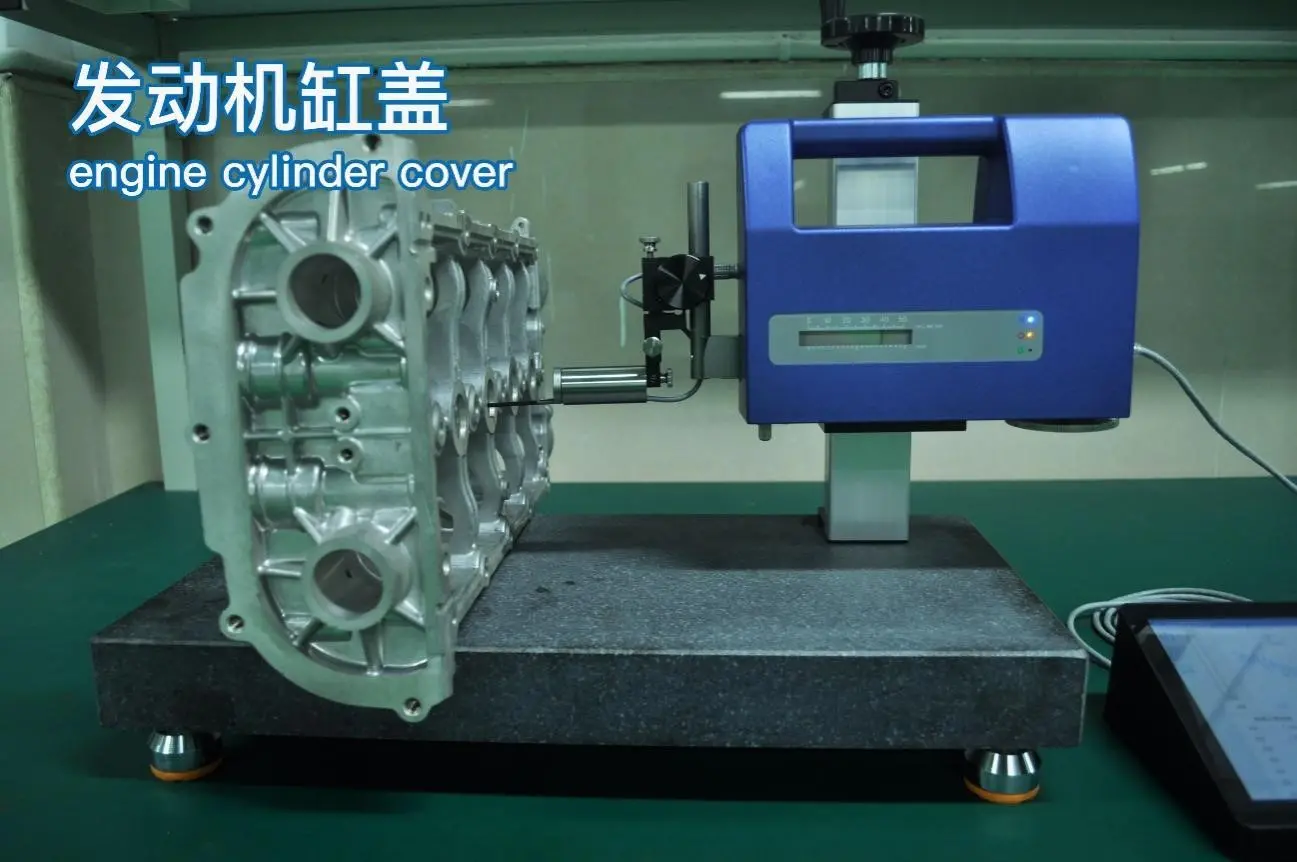

RB300+粗糙度波纹度仪
0.01
💬 价格请咨询商家
此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。
RB300+粗糙度波纹度仪是由本公司推出的全新产品，它用于描述加工后零件的表面结构，适用于车间检定站、实验室、计量室等环境的检测，也适用于现场、计量室计量。它能够评定粗糙度轮廓、波纹度轮廓、原始轮廓、支承率曲线和图形5种测量类型。测量参数包含了中国、日本、美国、德国以及多种ISO标准。有着用户友好的软件界面和方便的操作习惯。无线的WiFi通信和网线连接通信可让操作者远程操控，使用更方便。我们在软件上设计了可记录不同操作情景下的配置，在测量不同工件时不需要进行繁琐的设置，只需要选好配置后一键测量即可。
特点
u 高精大行程导轨，长度达50mm
u 传感器量程±1000μm
u Pad做操作机，携带方便且操作舒适
u 无线WiFi通信，远距离操作，使用方便
u 网线连接通信，可与WiFi通信自动切换，在不方便使用无线设备的车间里能实现更快的数据传输
u 参数全面，包括5种测量类型以及多种国家标准
u 可带导头/无导头测量，无导头测量小值也非常准
u 测针可直接更换，更换操作方便，可实现不同场景下的测量
u 传感器可与导轨垂直同向随意切换，测深槽就可从侧面进行，无需受限与测针和凹槽的深度
u 支持操作界面以及结果参数公英制切换
u 支持界面中英文的切换
u 数据储存方便，可直接更改储存路径到插在Pad上的U盘或SD卡上，CSV数据格式让数据使用更方便，无数据存储上限
u 包括多种滤波方式的分析算法可随意搭配满足要求
u 支持自动多次校准标准块，使校准大大减少误差
标准配置
主机执行器 | 1台 |
传感器 | 1支 |
10寸Pad操作器 | 1套 |
主机充电器 | 1个 |
Pad充电器 | 1个 |
标准测针 | 1支 |
粗糙度标准试块 | 1块 |
产品合格证 | 1份 |
产品说明书 | 1份 |
保修卡 | 1份 |
数据通信线 | 1根 |
主机防水箱 | 1个 |
技术数据
型号 | RB300+ | ||
量程 | X方向 | 50mm | |
Z方向 | ±1000μm | ||
分辨率 | X方向 | 0.0016μm/±50μm ~ 0.016μm/±500μm | |
驱动器 | 直线度 | 1μm/50mm | |
分析算法 | 对应标准 | JIS-82、JIS-87、JIS-94、JIS-01、JIS-13、ISO-84、ISO-97、DIN-90、ASME-95、GB-14 | |
参数 | 粗糙度轮廓 | Ra75、Rq、Rp、Rv、Rc、Rt、S、R3z、PPI、Ra、Rsk、Rku、Ry、Sm、RΔa、RΔq、Rz、Pc、Rλa、Rλq、lr、RSm、Rz94、RPc、RS、Rz.I、Rpm、HSC | |
波纹度轮廓 | WCA、WCC-q、WCC-p、WCC-v、WCC-m、WCC-Sm、WCA、WC-q、WC-p、WC-v、WCM、WC-Sm、WC-t、Wa、Wq、Wsk、Wku、Wp、Wv、Wz、Wc、Wt、WSm、WΔq、WPc | ||
原始轮廓 | Rsk、Rku、Rmax、Sm、Δa、Δq、Rz、λa、λq、lr、TILT A、AVH、Hmax、Hmin、AREA、Rz.J、Pa、Pq、Psk、Pku、Pp、Pv、Pc.I、Pt、PSm、PΔq、PPc、Pc | ||
支承率曲线 | Rk、Rpk、Rvk、Mr1、Mr2、V0、K、A1、A2 | ||
图形 | NCRX、AR、R、Rx、NR、CPM、SR、SAR、AW、W、Wx、Wte、NW、SW、SAW、Rke、Rpke、Rvke、Mr1、Mr2、V0、K | ||
评定曲线 | 粗糙度轮廓、波纹度轮廓、原始轮廓、支承率曲线、图形 | ||
特征曲线 | 支承率曲线(Rmr(c)、Rmr2(c)、Rδc(c)、tp(c)、tp2(c)、Htp(c))、幅频分析曲线、振幅分布曲线 | ||
形状去除 | 全域、前半、后半、中心、2点、曲线 | ||
滤波器类型 | Gaussian、FFT、PC、DP、2RC | ||
滤止波长 | λs | 0、2.5、8、25μm | |
λc | 0.08、0.25、0.8、2.5、8mm | ||
λf | 0.8、2.5、8、25mm | ||
评定长度 | 取样长度 × 取样个数 （取样长度有标准模式与自定义模式） | ||
测量速度 | 0.05mm/s、0.10mm/s、0.50mm/s、1.00mm/s、2.00mm/s | ||
回程速度 | 0.05mm/s、0.10mm/s、0.50mm/s、1.00mm/s、2.00mm/s | ||
传感器 | 型号 | 标准通用型 | |
传感器方式 | 差动电感 | ||
量程 | ±1000μm | ||
测针 | 5μmR金刚石90° | ||
测力 | 7.5mN以下可调 | ||
操作机 | 显示部分 | 10寸彩色IPS触摸屏 | |
数据输出 | TF卡/U盘/WiFi打印/PDF文件 | ||
对应语言 | 中文/英文 | |
尺寸及质量 | 电源/消耗 | AC220V±10% 内置充电电池（AC变压器充电） 充电时间8小时 |
耗电量 | 约30VA（充满电后可以测量800次） | |
质量 | 干重4Kg 含包装8Kg | |
设置尺寸 | 执行器 80（W）×392（L）×180（H） 操作器 245（W）×162（D）×68（H） |
