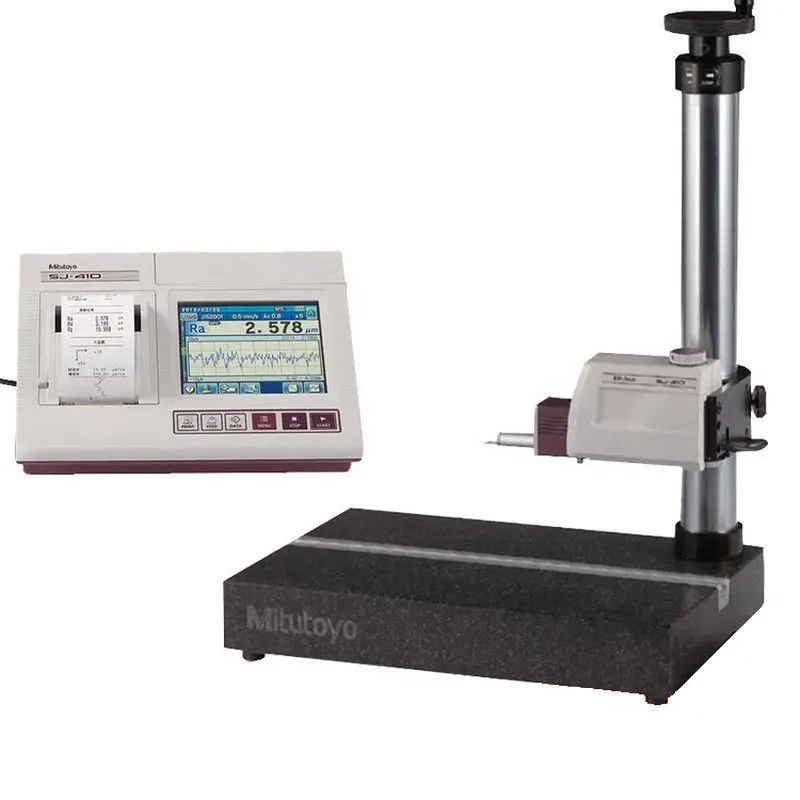

三丰丰Mitutoyo粗糙度仪SJ-401底座

三丰Mitutoyo粗糙度仪SJ-401底座

特点

1 配备大型触摸屏彩色液晶显示器，实现直观操作和易用性。

2 根据测量条件，在有轨测量和无轨测量方式间切换，以进行优化评估

3 宽范围，高分辨率检出器和驱动器在同类产品中能完成更高精度的测量。

4 使用收集到的点群数据分析表面粗糙度，也可以简易地进行轮廓形状解析（阶差。阶差量。面积。坐标差）。可对在轮廓形状测机上不能分析的细微形状进行分析。

5 可用无轨测量进行周向表面粗糙度评定并支持R表面补偿功能

6 除了JIS标准，还符合新ISO标准和ANS/VDA标准。

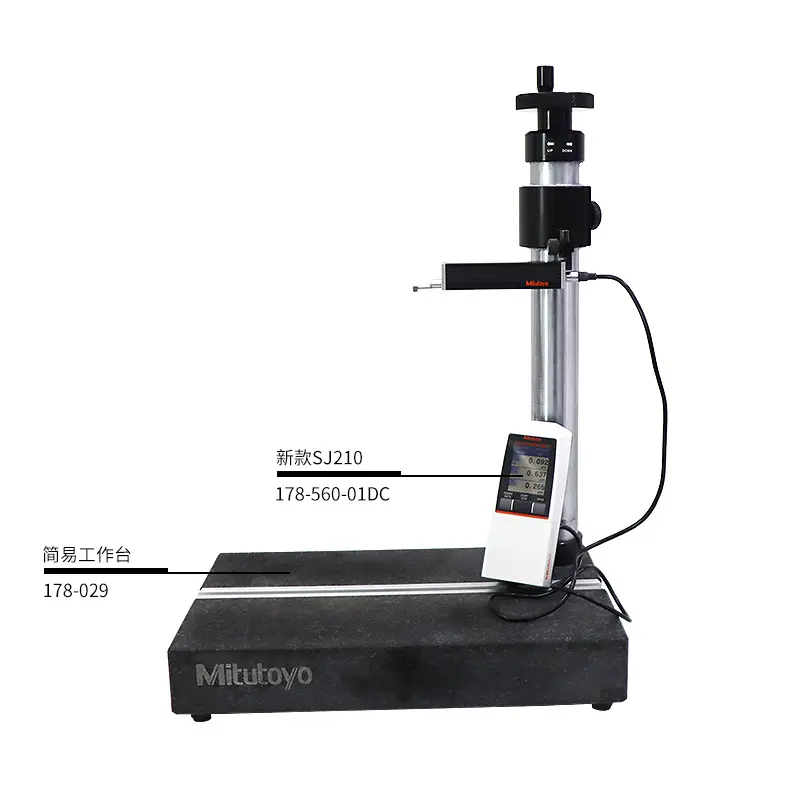

7 完成了台式表面粗糙度测量仪及简易支座和相关可选配件的性能。

范围高分辨率检出器

■检出器

测量范围/ zui小分辨率:

800μm/0.01μm

80μm/0.001μm

8μm/0.0001μm

高精度直线驱动部

■驱动部

直线度/ 驱动长度:

0.3μm/25mm （SJ-411）

0.5μm/50mm （SJ-412）

型号SJ-411 SJ-412

货号178-580-01 178-580-02 178-582-01 178-582-02

测量范围

X 轴（检出部） 25mm 50mm

Z 轴（检出部） 800μm、80μm、8μm

* 选配测头zui大可到2,400μm

检出器

检出方式差动电感方式

分辨率

0.01μm（800μm 范围）

0.001μm（80μm 范围）

0.0001μm（8μm 范围）

测头尖形状（角度/ 半径） 60º/2μm 90º/5μm 60º/2μm 90º/5μm

测力0.75mN 4mN 0.75mN 4mN

弯曲半径40mm

检测方法无轨式/ 有轨式（切换）

驱动部（X 轴）

测量速度0.05、0.1、0.2、0.5、1.0mm/s

驱动速度0.5、1、2、5mm/s

直线度0.3μm / 25mm 0.5μm / 50mm

上下倾斜单元

上下移动量10mm

倾斜角度±1.5º

对应标准JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA

参数Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax*1, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr（c）,

Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, , 自定义设置

评价曲线

断面曲线、粗糙度曲线、DF 曲线、波纹曲线

表面粗糙度MOTIF、波形MOTIF 曲线

解析图表负荷曲线、振幅分布曲线

曲线补偿抛物线、双曲线、圆锥、圆、二次曲线、倾斜补偿、无补偿

滤波器2CR、PC75、高斯（Gaussian Filter）

截止波长0.08、0.25、0.8、2.5、8.0mm

取样长度0.08、0.25、0.8、2.5、8.0、25.0mm

取样数×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20

任意长0.1 ～ 25mm 0.1 ～ 50mm

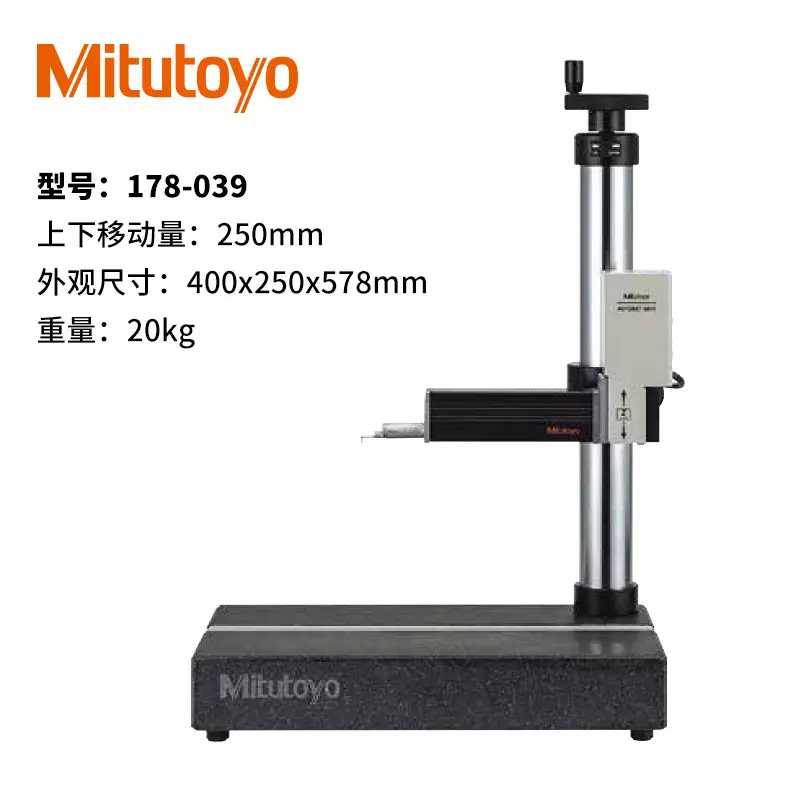

三丰Mitutoyo粗糙度仪SJ-401底座

演算显示部

自定义功能可选择想显示/ 演算的粗糙度参数

简易轮廓解析功能阶差、阶差量、面积、坐标差

D.A.T 功能辅助无轨测量时的水平调整

实时取样功能保持驱动部停止状态下输入检出器的变位

统计处理对一个参数演算zui大值、zui小值、平均值、标准偏差、合格率、直方图

合格与否判定zui大值规则/ 16%规则/ 平均值规则/ 标准偏差（1σ, 2σ, 3σ）

测量条件的保存zui大10 件（演算显示部）

打印机

（内置热敏打印机）

测量条件/ 演算结果/ 合格与否判定结果/ 每个间隔的演算结果/ 公差值/ 分析曲线/ 显示曲线/ 负荷曲线/

振幅分布曲线/ 环境设定项目/ 统计结果（直方图）

显示语言

对应16 国家语言（日本、英国、英、德国、法国、意大利、西班牙、葡萄牙、韩国、中国（简体、繁体）、捷克，波兰、

匈牙利、土耳其、瑞典、荷兰）

外部记忆卡（2GB，选配） 测量条件（zui大500 件）、测量数据（zui大10000 件） 的保存/ 调出

外部输入功能USB I /F、Digimatic 输出、RS-232C I /F、FootstichI/F （脚踏开关）

电源电池

* 充电时间/ 可测量次数

内置电池（Ni-MH 充电池） / AC 适配器2 种电源

* 内藏电池充电时间∶约4 小时（根据环境温度有所不同）

* 测量可能回数∶约1000 次（根据使用条件、环境等不同有所不同）

zui大功耗50W

外观尺寸

（W×D×H）

计算显示部*3 275×198×109mm

上下倾斜单元130.9×63×99mm

驱动部128×35.8×46.6mm 154.5×35.8×46.6mm

重量

计算显示部*3 1.7kg

上下倾斜单元0.4kg

驱动部0.6kg 0.64kg

标准附属品

检出器*5/ 标准测针*6

270732 记录纸（标准纸张 : 5 个装）

12BAL402 液晶保护膜（1 装）

12BAG834 触控笔

12AAN041 工具箱

AC 适配器、电源线、螺丝刀、十字螺丝刀、六角扳手、触控笔用吊带、使用说明书、一本手册、质保书
