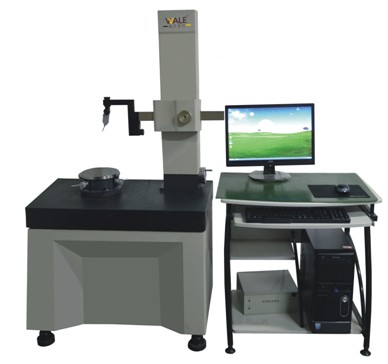

成都高精度圆度仪

 成都高精度圆度仪

ra120c型圆度仪采用高刚性精密气浮轴承为测量基准，精度高，寿命长；电气控制系统采用模块化、高精度数据采集处理系统，精度高，故障率低，且维护简易。



二、技术特点：

u 气浮运动轴系

u  关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久

u  对使用环境无特殊要求，可在车间环境下使用

u  强大的消偏心功能，方便用户快速测量、同类工件的测量做到即放即测无需调整

u  业内领先的高精度采集控制系统，控制系统所有电路按军品标准设计、生产及验收，能在-70℃～+72℃的温度区间内稳定工作

u  模块化设计使用户维护成本降至Zui低

u  pc配置灵活，可据根用户要求配置

u  具有针对性、专业性的系统保证测量的实时性及系统的稳定性

三、测量能力

3.1、评价项目: 各种环形零件的圆度、同心度、平面度、跳动

3.2、分析能力:

波纹度分析、频谱分析、轮廓度分析、缺口/毛刺自动剔除、波形分析、谐波分析

圆度评定方式（4种）: Zui小区域法、Zui小二乘法、Zui小外接圆法、Zui大内切圆

    圆度滤波档位: 1-15  1-50  1-150  1-500  15-50  15-150  15-250  15-500  17-100

3-16

滤波形式: 高斯（iso标准），可按要求定制Zui大1500rpa的滤波器

四、技术参数及配置

型号	ra120c
机台结构
分体式	●
一体机	○
回转轴系	气浮主轴
一级精度±0.0125μm	○
二级精度±0.025μm	●
三级精度±0.05μm	○
四级精度±0.075μm	○
承重15kg	○
承重23kg	●
承重43kg	○
承重65kg	-
回转直径260mm	●
回转直径320mm	○
回转直径580mm	-
转速	1.5-8转可调
立柱系统
行程220mm	●
行程380mm	○
行程620mm	-
手动驱动	●
电动驱动	○
钢制立柱	●
大理石立柱	○
横向系统
手动驱动	●
电动驱动	○
传感器	电感传感器
量程	600μm
Zui小分辨率	0.01μm
圆周采样点	4096点/圈
附件
电脑	●
电脑桌	●
打印机	●
过滤器组件	●
精密调心调平工作台φ150	●
精密调心调平工作台φ180	○
精密调心调平工作台φ240	-
标准玻璃半球	●
定标块	●
精密二号卡盘	○
精密三号卡盘	●
精密四号卡盘	○
测针φ2*10	●
测针φ1*10	○
测针φ4*10	○
备注：● 代表标配   ○ 代表选配  - 代表不可选
