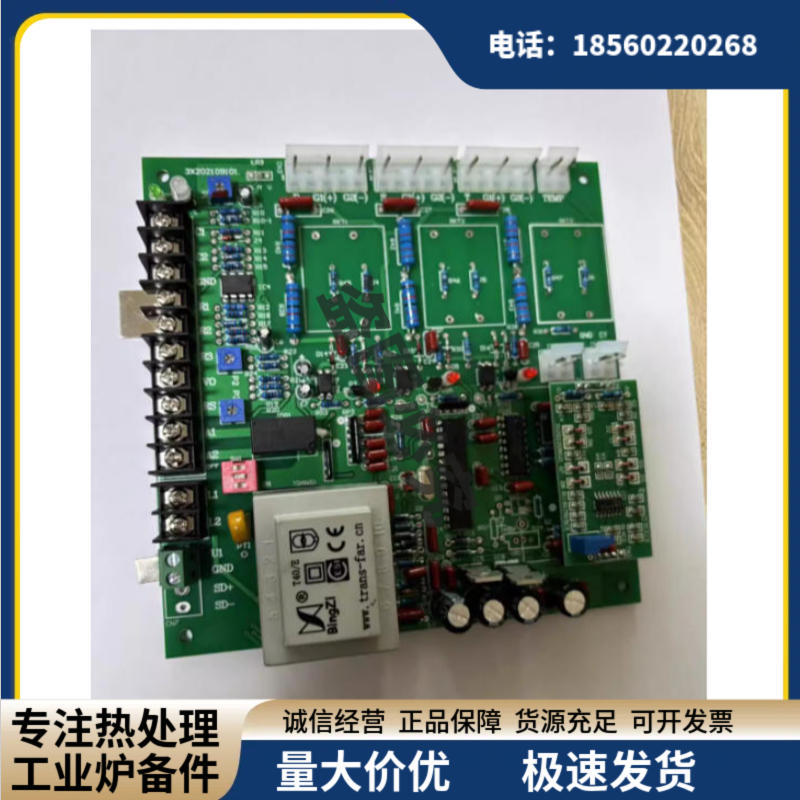

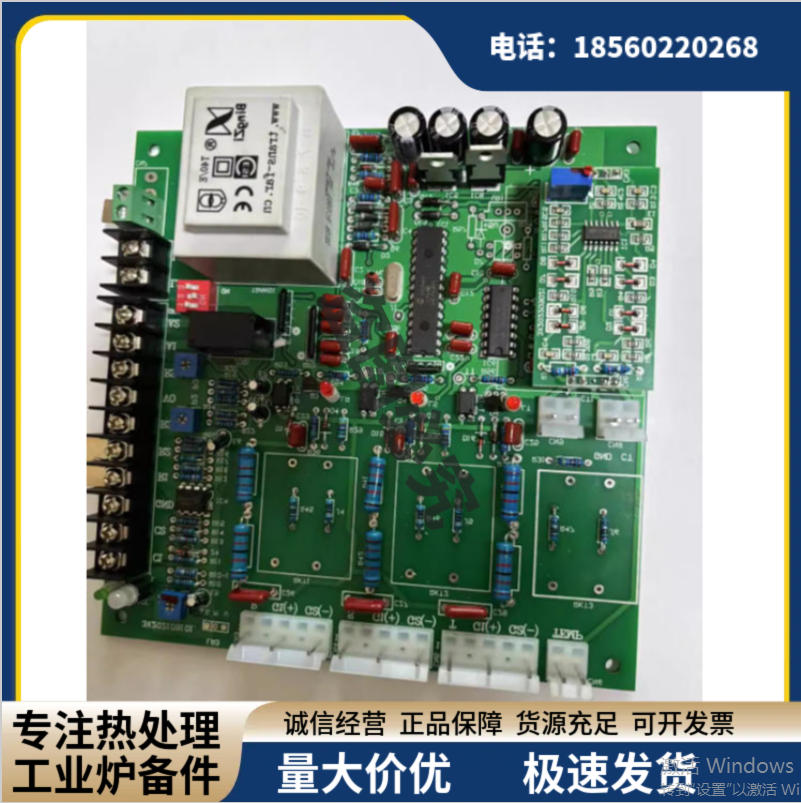

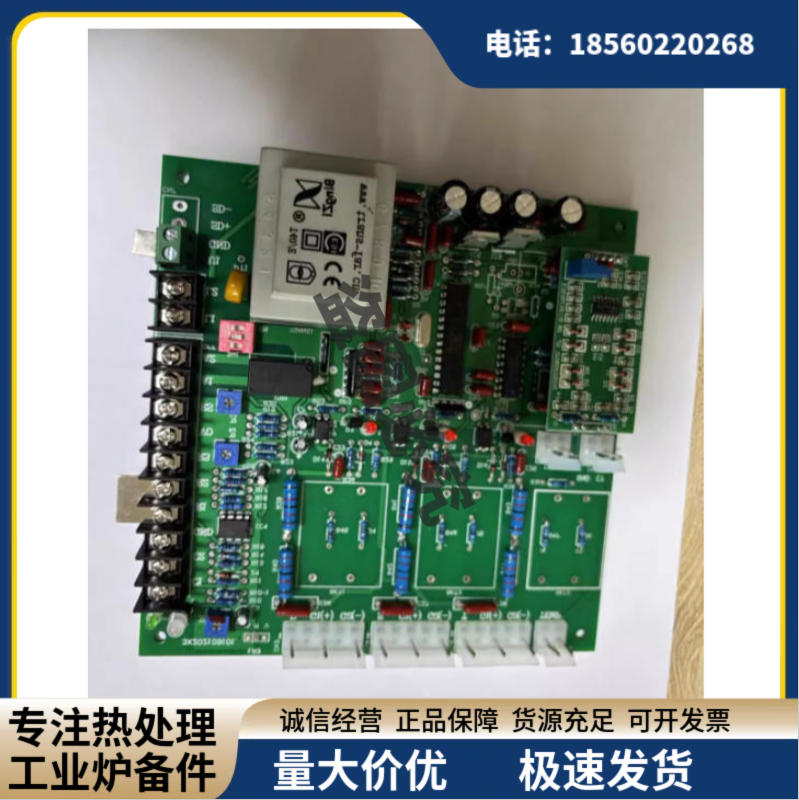

触发板 三相电路板
触发板 三相电路板
3666.00
三相触发板（电路板）核心要点
| 项目 | 关键参数 | 常见实现 |
|---|---|---|
| 触发方式 | 移相 0°~180°、过零、PLL 锁相 | 双脉冲列（2×20°）或单脉冲，零交叉触发降低冲击电流 |
| 输入信号 | 0‑10 V DC、4‑20 mA、TTL、PWM | 多路可选，兼容 PLC/DCS |
| 输出 | 6 路双脉冲（每相 2 路），峰值电流 ≥ 800 mA | 直接驱动 SCR/IGBT |
| 同步信号 | AC 380 V 50 Hz（≤ 10 mA）或宽压 20 V~400 V | 三相同步或宽压同步 |
| 电源 | 220 V AC 整流或 24 V DC | 功耗 < 5 W |
| 反馈 | 电压 0‑10 V、 电流 0‑5 V | 闭环功率调节 |
| 保护 | 软启动、急停、过流/过压、缺相报警 | 继电器/蜂鸣器输出 |
| 通讯 | 可选 Modbus RTU（RS‑485） | 参数远程设置、状态监控 |
| 尺寸 | 约 235 mm × 180 mm × 50 mm（19 英寸机柜适配） | - |
| 工作温度 | –20 °C ~ +70 °C（加散热片可至 +80 °C） | - |
选型要点
- 确认负载电压 ≤ 1000 V、电流 ≤ 40 A。
- 需求移相软启动 → 选双脉冲列；高频 PWM → 选 PLL 锁相。
- 输入/输出兼容现场控制（0‑10 V、4‑20 mA）。
- 多相系统需三相同步信号或宽压同步。
- 需要远程监控则选配 Modbus。
适用于电机软启动、功率因数校正、直流后备电源、热处理炉功率调节等场合。
联系方式：电话18560220268（杨女士），地址济南市槐荫区经十路22799号。
·
注：产品参数及价格需以厂商实时报价为准，建议直接联系供应商获取技术文档与合同细则
