信号调节器KCD2-STC-1

‌ 倍加福信号调节器KCD2-STC-1 是一款单通道模拟量输入导轨式信号调节器，适用于各种工业自动化场景。‌

技术参数和功能特点

KCD2-STC-1信号调节器的主要技术参数包括：

• ‌电源‌：24v DC电源（电源轨）
• ‌输入信号‌：2线SMART变送器和电流源，输入信号范围为4…20毫安或1v…5伏
• ‌输出信号‌：4…20毫安或1…5伏（内部电阻：250 Ω，0.1%）
• ‌安全完整性等级（SIL）‌：SIL 2
• ‌额定电压‌：19…30v DC，纹波≤10%
• ‌功耗‌：≤800mw（源模式）和≤1.1 W（汇模式）
• ‌环境温度‌：工作温度范围为-20…70°C（-4…158°F），温度影响为2 μa/k（-20…70°C）

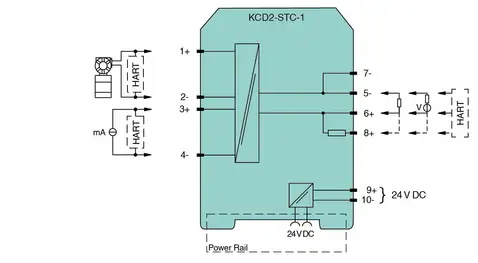

应用场景和接线方式

KCD2-STC-1信号调节器适用于各种工业自动化场景，主要用于：

• ‌两线制智能变送器配电‌：通过端子1+、2-为现场变送器供电并接受变送器的4-20mA+HART信号。
• ‌四线制变送器信号‌：通过端子3+、4-接受变送器的4-20mA+HART信号。
• ‌输出部分‌：可以通过拨码开关设置输出为电流源4-20mA、电压1-5V或无源4-20mA。具体设置如下：
