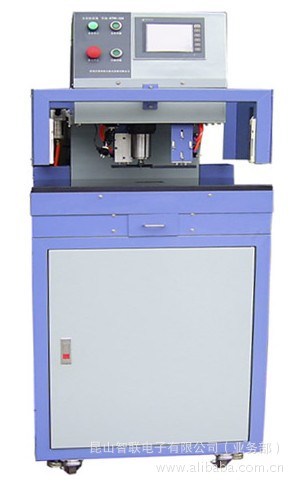

ZL-129大型金相切割机

產品技術參數如下:

型号：

ZL-129

用途：

用于将印刷电路板（PCB）上某个区域取出以便制作切片，分析等。

功能：

十字线定位，光膜保护及任意修改取样尺寸，内置吸尘器。

工作原理：

使用一个转速为40000转的高速主轴带动铣刀分别在电路板（PCB）某个位置（需作分析位置）取出制成切片分析研究。

性能指标：

最大取样尺寸：长×宽=30*30mm（可由客户任意设定）

最大待取整板尺寸：600*700mm（能取到PCB板的任何位置）

配制精密高速主轴：40000r/min、2000w、AC220V±10%/50Hz/5A

取样机锣刀：1/8〞（自由更换锣刀，推荐1.6mm）

气源气压:0.6-0.8Mpa

镭射光源定位：十字线。

吸尘器功率：1600W

设备概述:

早期的电路板切片取样大都采用冲剪式或锯割式的取样方式，而这两种方式都有可能造成样片变形，（特别是PCB板的层数较高，板较厚时）从而导致观察，测试不准确的致命缺陷，我司独立开发生产的自动金相取样机，具有钻铣功能，操作简便，取样迅速，样品边缘光滑，不会破坏试样内部结构，让你的试验切片在金相显微下能更真实，客观的反映产品实际情况，在PCB金相切片的取样技术上独树一帜，与国外同类机型比较，价格优势非常明显，是我司专为PCB厂物理实验室贴身打造的一款实用取样工具。

进刀方式:设定好取样尺寸后自动进刀,直至切片被完全取出

PLC程控,触摸屏操作接口,外形美观大方.

采用优质气动组件与精密X-Y工作平台传动,准确率高,震动小,低噪音.

充分的安全保护,在机器正在运行时,若有人将手或物体进入工作区域设备自动停机

取样机外形尺寸:长×宽×高=680*780*1600mm
