- 公司介绍
ZG40Cr25Ni20精铸料框 耐热钢料盘 热处理料框 退火用 国盛厂家
牌号说明：ZG40Cr25Ni20 完整国标 ZG40Cr25Ni20Si2，行业俗称 2520、HK40 奥氏体耐热铸钢，执行 GB/T8492‑2014 标准。采用硅溶胶精铸（熔模精密铸造）工艺生产，用于箱式炉、台车炉、真空炉退火工况；长期使用温度 950‑1100℃，短时峰值 1150℃，抗氧化、抗冷热交变，铸件
18.00
库存 999
牌号说明：ZG40Cr25Ni20 完整国标 ZG40Cr25Ni20Si2，行业俗称 2520、HK40 奥氏体耐热铸钢，执行 GB/T8492‑2014 标准。采用硅溶胶精铸（熔模精密铸造）工艺生产，用于箱式炉、台车炉、真空炉退火工况；长期使用温度 950‑1100℃，短时峰值 1150℃，抗氧化、抗冷热交变，铸件尺寸精度高、表面质量好；料框、料盘一体成型，支持非标来图定制、旧件测绘复刻，适合齿轮、紧固件、铸件、冲压件退火热处理。
一、参考化学成分（质量分数 % GB/T8492‑2014）
表格
| 元素 | 含量范围 | 合金作用 |
|---|---|---|
| C | 0.35‑0.45 | 碳化物强化，提升退火高温抗蠕变强度，重载不易压塌变形 |
| Cr | 24‑26 | 生成致密氧化铬膜，退火氧化性气氛下抗氧化，减少氧化皮脱落污染工件 |
| Ni | 19‑22 | 稳定奥氏体基体，抵抗退火炉反复升降温热冲击，提升热疲劳韧性 |
| Si | 1.5‑2.5 | 加固氧化保护膜，改善钢液铸造流动性，降低铸件气孔倾向 |
| Mn | ≤1.5 | 熔炼脱氧净化 |
| S、P | S≤0.03，P≤0.04 | 严控杂质，降低热裂纹风险 |
二、核心性能（固溶去应力热处理后）
✅硅溶胶精铸退火料框 / 料盘优势硅溶胶精铸相比普通消失模铸造，尺寸精度高、表面光洁，铸件晶粒致密，少气孔砂眼缺陷，适合形状复杂、边框镂空、带吊耳、带隔档的异形料框料盘。整体一体铸造成型，无焊接拼缝，规避焊接工装焊缝高温开裂；料盘底部加强筋、料框边框、吊耳一次铸出；镂空网格保障炉内热风循环，工件受热均匀，保障退火金相、硬度一致性；高铬镍基体抗氧化，适合连续间歇退火生产。
❌局限：不建议长期连续满载 1100℃以上；不适用强还原气氛；局部集中堆载依旧会蠕变变形；重载工况变形可升级 ZG40Cr28Ni48W5Si2。
✔选型建议
950‑1100℃，对工装外观精度要求高、异形结构，选 ZG40Cr25Ni20Si2 精铸款；
大尺寸简单结构、追求交期成本，可选消失模铸造 2520；
800‑980℃中等载荷退火，选用 ZG35Cr24Ni7SiNRe 降低成本。
三、退火工况精铸专项结构设计
硅溶胶精铸一体成型，不拼焊，复杂吊耳、隔条、限位挡块直接铸出，减少后续机加工与焊接；
料盘底部加密加强筋，料框底筋加厚，支撑脚布置在筋条交汇受力点，分散退火工件载荷；
全部转角 R 圆角释放热应力，减少退火炉频繁冷热循环产生裂纹；
网孔大小按工件尺寸优化，防止小件掉落保证热风流通；
支持单层、多层堆叠料框；可做吊装吊耳；来图定制，无图纸旧件实物测绘复刻。
四、产品形态、铸造工艺、热处理、质检包装

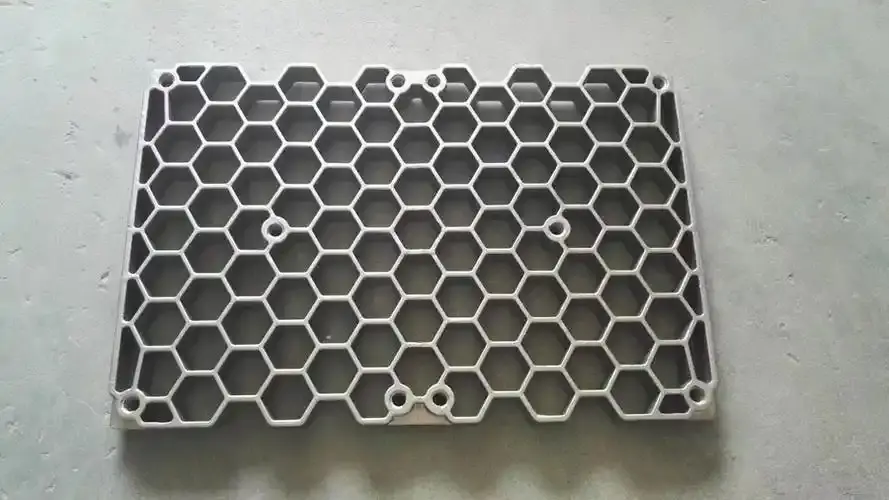

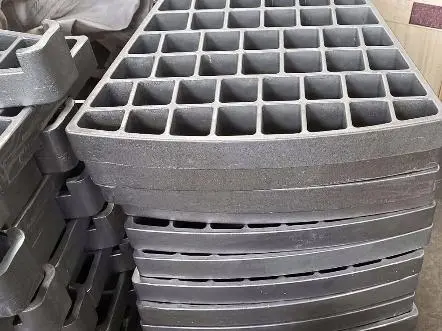

产品形态：精铸料框、耐热钢料盘；方形、长方形，镂空为主，可局部实底；适配台车炉、箱式退火炉、真空退火炉。
铸造工艺：硅溶胶熔模精铸；蜡模成型‑组树‑挂硅溶胶型壳‑脱蜡‑焙烧‑中频熔炼浇注；铸件表面打磨清理，飞边毛刺去除。
热处理：1100‑1150℃固溶去应力空冷；铸态毛坯严禁直接入炉，退火冷热冲击下极易开裂变形。
出厂质检：光谱检测复核 C、Cr、Ni 核心合金；PT 渗透探伤检查筋条、吊耳、边角热节应力区；尺寸、平面度全检；可出具材质、探伤报告。
包装发货：珍珠棉防护；大件木托钢带加固，小件木箱打包；附带产品合格证。
五、采购 & 现场使用避坑要点
精铸料框重点确认：硅溶胶工艺，不要和消失模工艺混淆；异形件提供图纸或旧件，按装料重量设计壁厚筋条，不能随意减薄；索要光谱报告，杜绝材质低配。
退火工件均匀平铺，禁止局部集中堆载，重物尽量放在筋条支撑位置。
固溶去应力工序不可省略；控制升降温速率，避免高温急冷急热。
定期清理料框料盘表面积碳、氧化皮；巡检变形、裂纹，及时检修更换。
