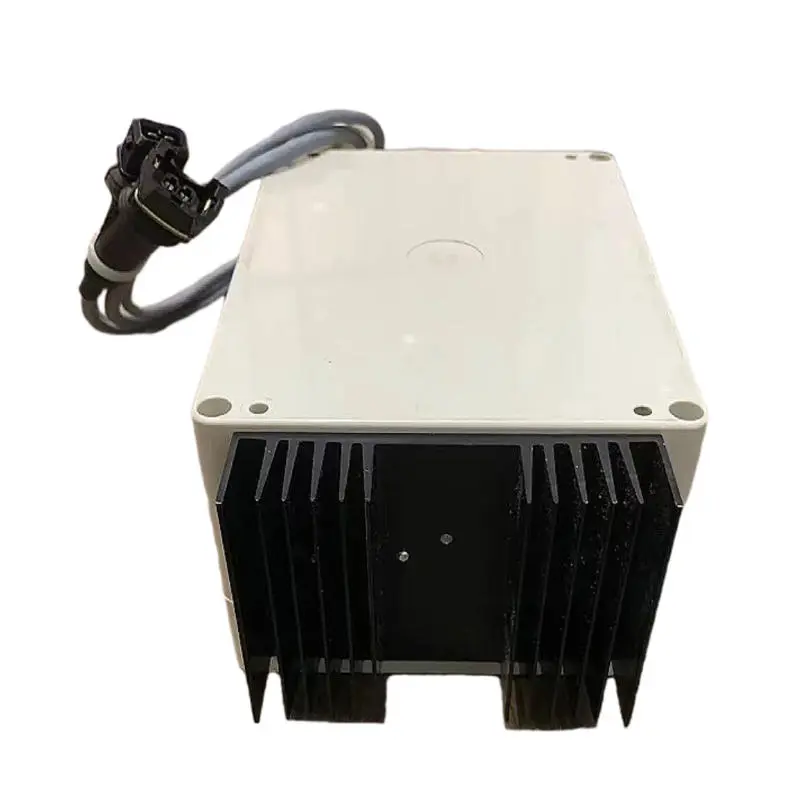

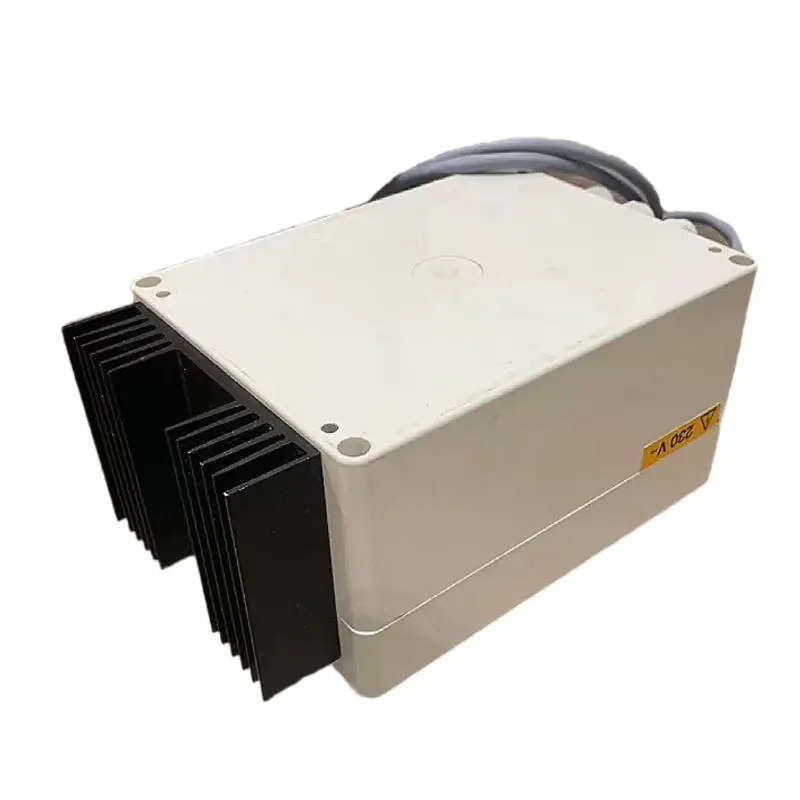

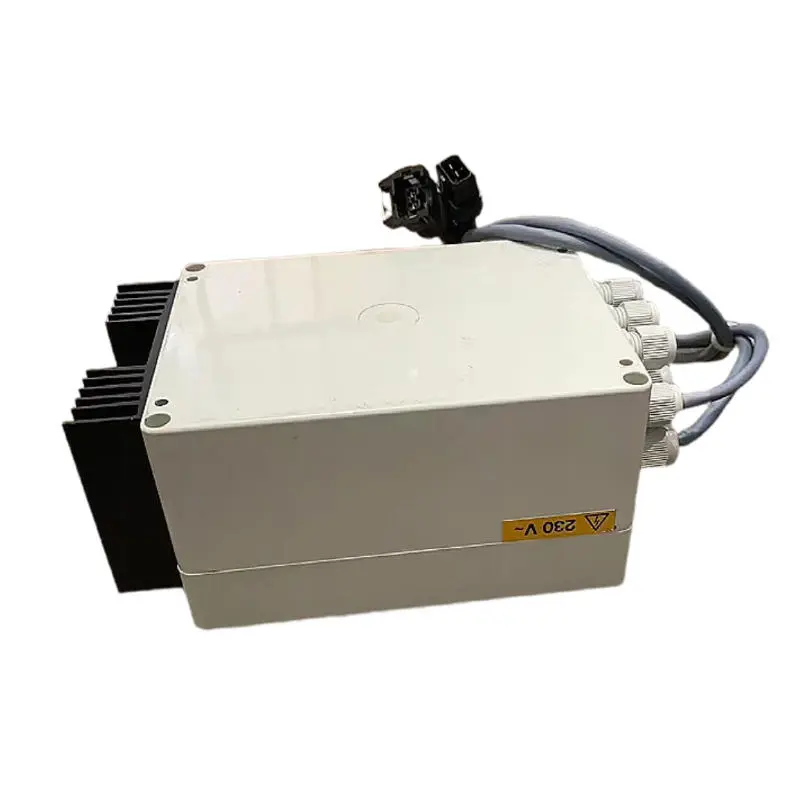

德国MESA电源单元 多用炉备件 提供直流加热电源

MESA电源单元

he心结构与工作原理

1. 物理结构组成

MESA电源单元从结构上可分为四个he心部分：衬底层、功率器件层、滤波与调控层、接口层，各层的功能特性如下：

· 氧化铝衬底层：采用99.5%以上纯度的高纯氧化铝陶瓷作为衬底材料，热导率可达24W/，体积电阻率高于10¹⁴Ω·cm，热膨胀系数与硅基器件接近，能够有效降低温度循环过程中的应力失配，提升器件长期可靠性。衬底采用微开槽工艺预留功率器件与布线空间，整体厚度控制在0.5-1mm之间，兼顾结构强度与散热效率。

· 硅基功率器件层：通过MESA微加工与电镀工艺将N型或P型硅功率管、整流二ji管、MOSFET等功率器件集成在衬底预设槽内，器件之间通过电镀铜实现互联，相较于传统键合工艺，互联电阻降低30%以上，寄生电感大幅减小，能够有效提升开关电源的响应速度，降低开关损耗。

· 滤波调控层：集成了多层高密度陶瓷电容、薄膜电阻与反馈控制芯片，针对不同输出需求配置了多级LC滤波网络，其中低频滤波采用大容量X7R陶瓷电容，高频滤波采用低ESR的COG陶瓷电容，能够抑制工频纹波与高频开关噪声，保障输出电压的稳定性。反馈控制芯片采用专用低噪声调控算法，能够实现输出电压±0.05%以内的jing度控制。

· 输入输出接口层：采用模块化标准化设计，根据应用场景可配置压接接口、板对板连接器、航空插座等不同接口类型，支持热插拔操作，便于系统维护与模块更换。

2. 工作原理

MESA电源单元根据功能可分为线性稳压型与开关型两类，he心工作原理存在一定差异：

线性稳压型MESA电源单元的工作原理是：输入直流电压经过预滤波后送入串联调整管，调整管根据反馈控制回路检测到的输出电压偏差，实时调整自身的导通电阻，抵消输入电压波动或负载变化带来的输出偏差，zui终经过后置滤波输出稳定的低噪声直流电压。由于采用了一体化集成设计，寄生参数远低于传统分立式线性电源，输出噪声与纹波更小，电压调整率可达到0.01%/V以内，负载调整率可达到0.02%/A以内，适合为高jing度探测器、低噪声模拟电路供电。

开关型MESA电源单元的工作原理是：输入电压经过整流滤波后，送入集成的开关MOS管，通过PWM（脉冲宽度调制）或PFM（脉冲频率调制）控制开关管的导通与关断，将直流电压转换为高频脉冲电压，再经过后续的整流、滤波得到稳定的直流输出，反馈回路通过检测输出电压调整PWM的占空比，保障输出电压稳定。MESA工艺实现的低寄生参数设计，允许开关管工作在更高的频率（zui高可达2MHz），从而减小滤波元件的体积，提升功率密度，开关损耗相较于传统设计降低25%以上，转换效率zui高可达95%，适合大功率应用场景。
