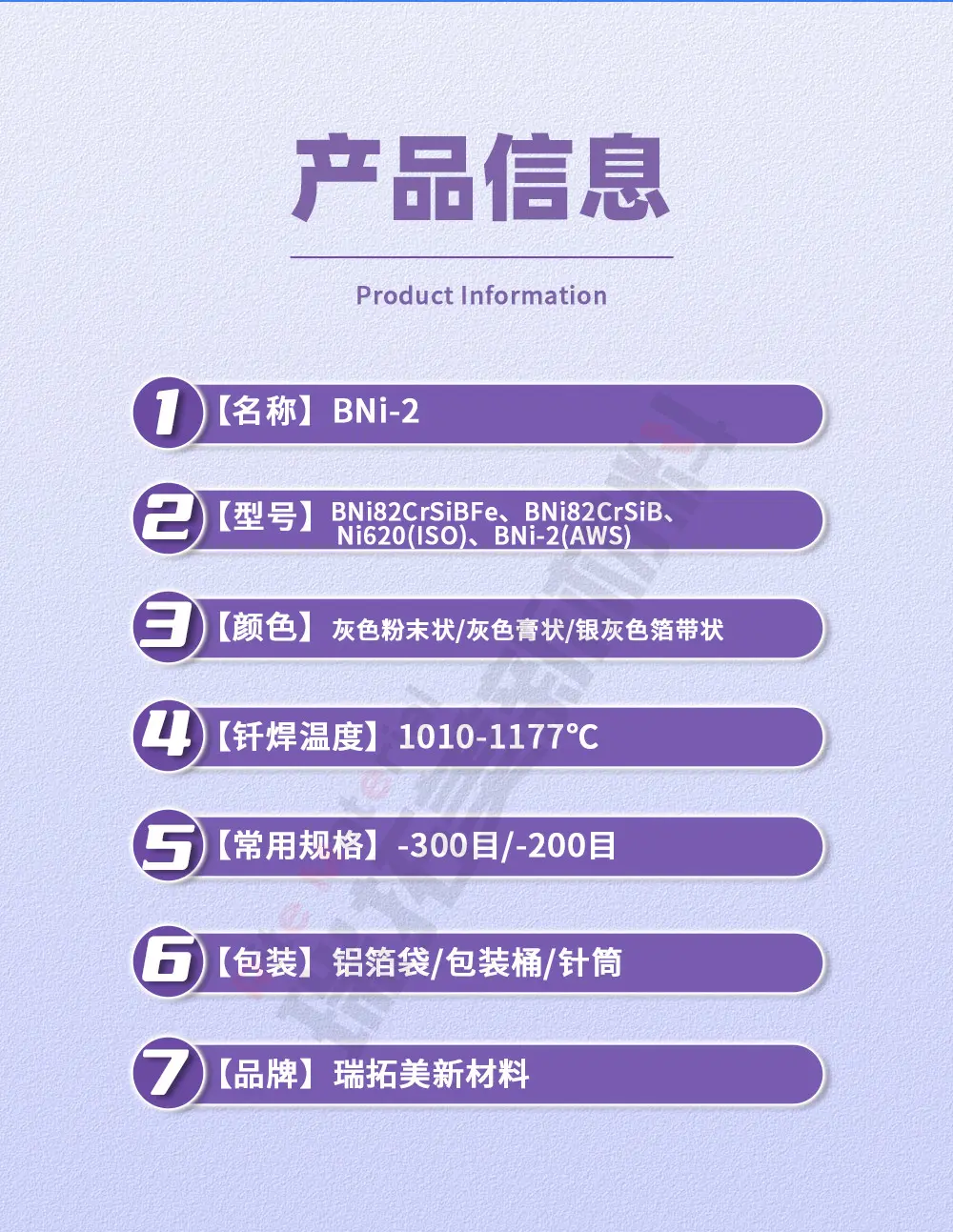

BNi-2 真空气氛两用 BNi-2 焊粉 户用储能电池液冷外壳钎焊 家用储能水冷件炉真空炉通用

BNi-2 真空气氛两用 BNi-2 焊粉 户用储能电池液冷外壳钎焊 家用储能水冷件炉真空炉通用

检漏
出炉做水压测试、氦检，排查微漏；BNi-2 合格焊缝通体光亮银灰色，无发黑、无断续；
五、BNi-2 用于液冷的短板与避坑方案
短板 1：不锈钢焊缝周边易出现贫铬区，离子纯水长期有晶间腐蚀风险
原因：硼元素向不锈钢母材扩散带走铬；
解决：①钎焊保温时间不要过长；②离子纯水工况改用 BNi-5；③水冷液添加缓蚀剂；
短板 2：温度过高容易焊料溢流，堵死细小水冷流道
解决：严控温度不超 1120℃；间隙上限不超 0.1mm；焊膏印刷厚度均匀；
短板 3：只能真空 / 高纯钎焊，空气炉不能用

真空钎焊成品洁净，无堵管风险
必须搭配高真空炉（真空度≥1×10⁻³Pa）焊接，全程无氧化、无焊渣、无助焊剂残留；不会出现焊渣脱落堵塞细小水冷流道，不用后续酸洗疏通，适配 0.5~2mm 细流道；
母材变形可控，适合大尺寸水冷板
钎焊温度仅 1060℃区间，远低于不锈钢熔点；工装限位后，2 米级长水冷分水器整体变形可控制在 0.5mm 内，保证水冷流道尺寸精度，不影响水路流量均匀性；
四、液冷 BNi-2 标准量产工艺流程
前处理（决定漏水率）
不锈钢水冷板 CNC 完工→超声波除油 + 酸洗钝化，去除沟槽内切削油、氧化皮；油污会导致钎料不润湿、断续虚焊；瑞拓美新材料
氢能燃料电池双极板水冷腔体，耐酸碱冷却介质腐蚀；
2. 算力 / AI 服务器、数据中心液冷
不锈钢浸没冷板、CPU/GPU 均热水冷板；
液冷机柜不锈钢分水器、集流歧管、多路水冷管路接头；
服务器常年 7×24 通水，要求焊缝耐压、耐去离子水腐蚀、无微渗漏，BNi-2 真空钎焊无氧化夹渣，密封性远优于铜焊、银焊；


焊缝耐水冷介质腐蚀，适配绝大多数冷却液
焊缝含铬，耐自来水、乙二醇防冻液、去离子水、缓蚀冷却液、弱酸碱循环液；对比铜钎料：不会被冷却液电化学腐蚀穿孔；对比普通银焊：长期通水易点蚀，BNi-2 耐水冷老化寿命翻倍；
焊缝强度高、抗水压、抗冷热疲劳
钎缝抗拉强度高，水冷系统常规承压 1~2MPa、瞬间水压冲击不开裂；液冷频繁冷热循环（常温→70~90℃反复），镍基焊缝抗热疲劳，长期使用不会出现焊缝疲劳渗漏；瑞拓美新材料

BNi-2 高流动性 BNi-2 粉末 储能 PACK 水冷分流板钎焊 多层不锈钢叠片液冷缝隙充分填充无虚焊
