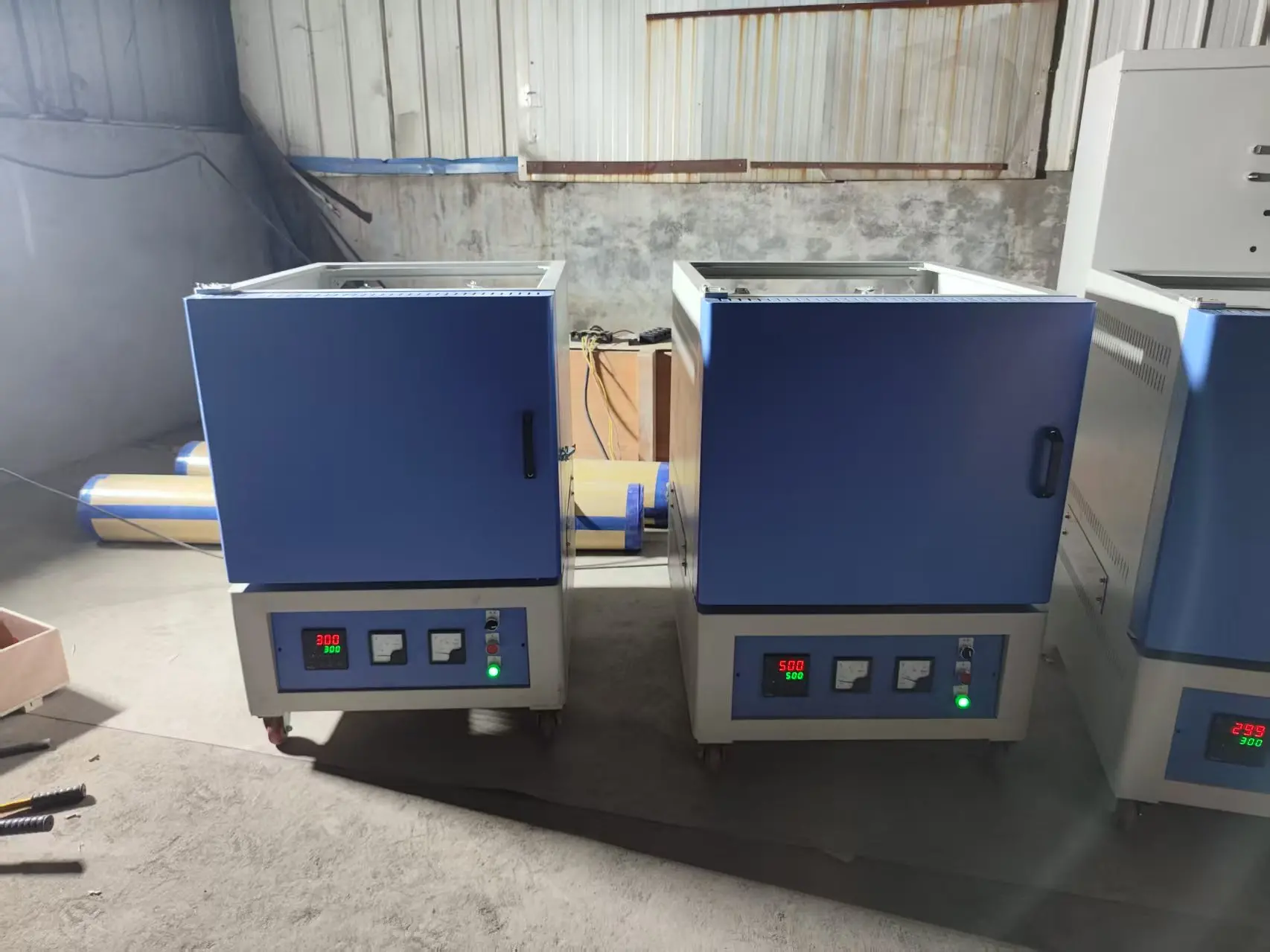

秦皇岛新材料烧结箱式高温1400度陶瓷纤维马弗炉

新材料烧结箱式 1400℃陶瓷纤维马弗炉

一、设备概述

箱式一体式陶瓷纤维马弗炉，高使用温度 1400℃，长期稳定工作温度≤1300℃；采用全氧化铝陶瓷纤维炉膛，智能多段程序控温，轻量化节能设计，主打实验室新材料小批量烧结、煅烧、排胶退火，兼顾院校研发、企业新材料打样中试，无耐火砖粉尘污染，适配各类无机粉体、陶瓷、新能源材料。

二、智能程控温控系统

1. 控制系统7 寸工业触摸屏智能 PID 自整定，支持 30–50 段升降温工艺编程，99 组工艺配方存储、断电记忆，U 盘导出温度曲线，可选 RS485 上位机电脑监控；控温精度 ±1℃，炉膛温场均匀性 ±2~4℃。

2. 测温元件S 型铂铑热电偶，耐受 1400℃高温，抗氧化、不易老化，配备断偶报警、超温独立保护仪表双重防护。

3. 加热元件U 型硅碳棒环绕炉膛四周布置，四面均匀辐射加热，1400℃空气 / 惰性气氛稳定使用，升温平缓、热场均匀，更换简单。

4. 升温速率0.1~10℃/min 可调；粉体烧结建议≤5℃/min，1200–1400℃高温段限速 2–3℃/min，降低热应力。

三、陶瓷纤维炉膛核心结构（核心优势）

1. 炉衬材质1400 级高纯氧化铝多晶陶瓷纤维模块整体拼装，多层复合隔热结构，耐温 1600℃，无硬质耐火砖；低蓄热、升降温速度快，相比传统砖炉节能 50% 左右，不掉粉尘，不会污染新材料样品。

2. 承重配置炉膛底部加厚纤维承重板 + 碳化硅承烧板，常规承重 10–80kg，可按需加厚升级重载底板，适配坩埚、刚玉舟批量摆放。

3. 炉体外壳双层钢板夹层风冷结构，强制风道散热，长时间工作外壳温度≤60℃，防烫安全；型钢加固整机，长期高温不易变形。

4. 炉门结构弹簧压紧密封炉门，内嵌陶瓷纤维隔热层，硅橡胶密封垫减少热量流失；标配门控联锁，开门自动切断加热，防止高温烫伤。

四、常规炉膛尺寸（全尺寸可定制）

小型实验款：200×150×150mm、300×200×200mm通用研发款：400×300×300mm、500×400×400mm中试放大款：600×500×500mm、800×600×600mm长宽高均可非标加大、缩小，支持加宽加高适配大规格坩埚。

五、工况选配方案

1. 标准空气型（基础款）

顶部预留排气孔，自然通风，用于空气氧化烧结、粉体焙烧、灰分测试，成本低。

2. 简易气氛保护款（热门选配）

炉门密封加厚，配备进气阀、浮子流量计、泄压排气口；可通入 N₂、Ar 惰性气体，抽真空置换除氧，防止易氧化新材料烧结变色。

3. 真空密封气氛款（高纯材料专用）

炉门加装水冷密封结构，配置 KF 真空接口，搭配双级旋片真空泵，极限真空≤10Pa；支持真空脱脂、真空烧结，可定制防爆气路通氢气还原气氛。

六、电气参数

• 电源：小型炉膛 AC220V，500mm 以上大炉膛三相 380V

• 功率参考：300×200×200mm：6–8kW400×300×300mm：12–15kW500×400×400mm：20–24kW整机配备短路、漏电、过载、风机故障多重电气保护。

七、全套安全防护

1. 温控双重保护：仪表超温停机 + 独立超温保护器，断偶声光报警

2. 炉门联锁：开门立即断电加热，杜绝高温灼伤

3. 气氛 / 真空款：低真空禁止升温、超压自动泄压、带压锁门

4. 风冷风机故障报警，风机停转自动停止加热

5. 整机急停按钮，炉膛预留防爆泄压口

八、适配新材料应用领域

1. 先进陶瓷：氧化铝、氧化锆、压电陶瓷、氮化铝坯体烧结、脱脂排胶

2. 新能源粉体：磷酸铁锂、三元前驱体、硅碳材料、固态电解质煅烧

3. 稀土功能材料：LED 荧光粉、磁性粉体、稀土氧化物高温晶化

4. 催化吸附材料：分子筛、催化剂载体高温活化、焙烧改性

5. 无机纳米材料、矿物提纯、耐火材料小样试验、金属件去应力退火

九、对比传统耐火砖马弗炉优势

1. 全陶瓷纤维轻量化，蓄热小，升 / 降温速度快，大幅省电；

2. 无硬质耐火砖脱落碎屑，不会污染高纯新材料；

3. 整机重量轻，搬运方便，实验室台面可直接放置；

4. 保温性能优异，外壳低温，车间使用更安全；

5. 维修简单，纤维模块局部损坏可单独更换，维护成本低。

十、使用注意事项

1. 新设备必须分段烘炉：200℃、400℃、600℃各保温 2–4h，彻底排出纤维水汽，避免高温炉膛开裂、出水汽污染样品；

2. 含大量有机物、粘结剂的样品，延长低温保温段充分排胶，防止挥发物腐蚀硅碳棒；

3. 气氛 / 真空烧结结束后，需降温至 200℃以下再开门，避免材料快速氧化变色；

4. 1400℃不宜 24h 不间断满载长期运行，连续高温工况建议选用 1300℃恒温区间。

1. 核心结构与保温系统

• 轻质保温炉膛：炉膛采用99%以上高纯氧化铝多晶陶瓷纤维材料真空成型，具有极低的热容和出色的保温效果（节能50%以上）。该材质耐高温且不掉粉，有效避免了高温下对样品的污染。

• 双层风冷壳体：炉体外壳采用双层加厚冷轧钢板，中间配有风冷隔热层。在1400℃满温工作状态下，炉体表面温度也能控制在安全范围内（通常≤55℃），保障操作人员安全并减少热量散失。

2. 加热元件与测温系统

• 优质加热元件：标配U型硅碳棒（SiC）四面环绕加热，部分高配型号可选用硅钼棒（MoSi₂）。硅碳棒发热均匀、抗氧化，在氮气等惰性氛围下使用寿命可达3000小时以上。

• 高精度测温：采用S型铂铑热电偶（测温范围0~1700℃），配合PID智能温控算法，控温精度通常可达±1℃，炉膛恒温区温差控制在±3~4℃以内。

3. 智能程控与气氛保护

• 多段程序控温：配备7寸工业触摸屏或智能程序温控表，支持30至50段PID可编程曲线。设备支持断电记忆工艺、参数加密锁定及USB数据导出，升温速率在0.1~10℃/min连续可调。

• 气氛兼容与防腐蚀：支持通入氮气、氩气等惰性气体进行全程保护，部分型号针对锂电三元材料等腐蚀性气体环境，在加热元件外套设有刚玉管进行防腐蚀保护。
