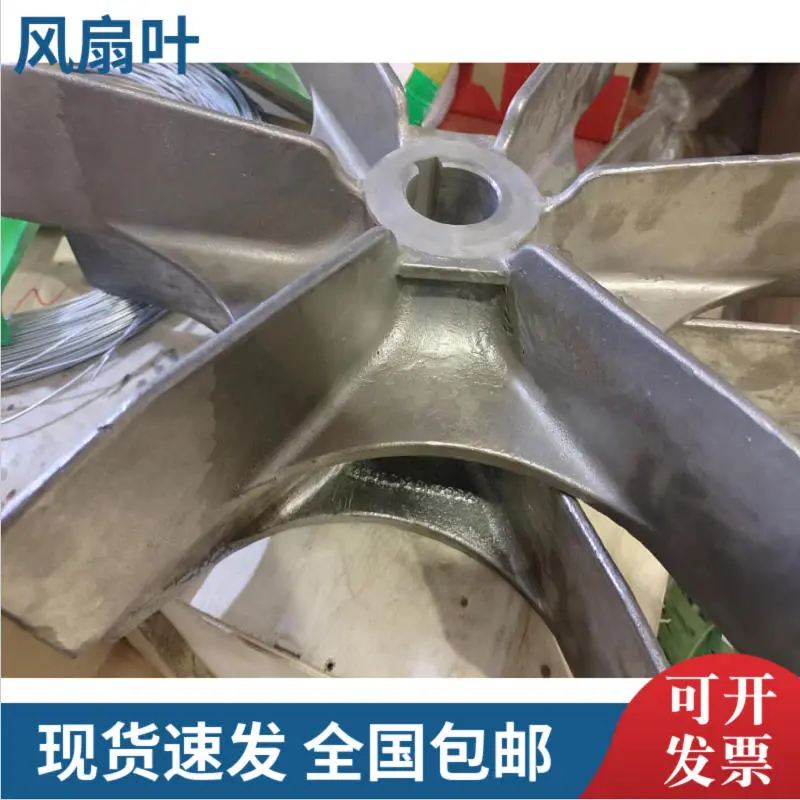

500直径多用炉扇叶 井式炉带前盘扇叶

【北京新捷顿，专业热处理设备配套服务商】主营热处理工业炉维保、搬迁改造，全系列进口备件供应；注意：产品技术参数及价格以正式报价单为准。

核心部件：500直径多用炉扇叶与井式炉带前盘扇叶的技术考量

工业热处理领域，炉内气体循环效率直接决定工件加热的均匀性与生产效率。扇叶作为循环系统的核心动力元件，其设计水平与制造精度是衡量热处理设备性能的关键指标。针对500直径多用炉以及带前盘结构的井式炉，扇叶的选择与优化并非简单的尺寸匹配，而是一项涉及流体力学、材料科学及热工工艺的系统工程。

从技术层面剖析，500直径多用炉扇叶需要应对的工况较为复杂。这类炉型通常用于渗碳、碳氮共渗等周期式作业，炉内气氛含有强腐蚀性介质，且温度波动频繁。扇叶需要在高转速下维持稳定的气流场，抵抗高温蠕变与化学侵蚀。市面常见的铸造扇叶往往因内部组织疏松、动平衡性差，导致运行噪音大、寿命短。北京新捷顿科技有限公司通过多年实践发现，采用精密锻造或全焊接结构的扇叶，其叶片厚度与分度角经过流体仿真优化，能显著降低紊流损耗，使炉内碳势均匀性提升15%以上。

带前盘设计的井式炉扇叶则承担着不同的技术使命。前盘结构主要起到导流和约束气流的作用，防止气流在炉膛中心区域形成涡流死区。对于深井式炉，这种设计能强制气流沿炉壁下行，再经中心回流，形成更理想的对流循环。但带前盘扇叶的制造难点在于叶型曲率与前后盘间隙的配合，间隙过大会导致气流短路，过小则可能因热膨胀引发卡滞。北京新捷顿工程部在设计中引入动态热应变模拟，针对不同炉深与温度梯度，jing确计算前盘与叶轮的装配公差，确保设备在1200℃工况下仍能保持稳定运转。

多维选型：从材料特性到工艺参数的匹配逻辑

选择扇叶不能停留于规格与尺寸，而应深入材料与工艺的适配性。高温合金如GH3030、Inconel 601是常见选择，但不同炉型对材料的高温持久强度与抗氧化性要求存在差异。500直径多用炉因循环风量大，扇叶承受的离心应力较高，优先选用经真空热处理后的镍基合金，以消除焊接应力集中。而对于井式炉带前盘扇叶，其前盘常处于炉气冲刷zui剧烈的区域，渗碳气氛下的金属粉化腐蚀是主要失效模式，此时需在叶片表面施加特殊涂层，如渗铝或陶瓷复合涂层，将服役寿命延长至普通不锈钢的3倍。

北京新捷顿销售部在与客户沟通中发现，许多企业忽略了一个关键参数：扇叶的临界转速与炉膛共振频率的匹配。若扇叶固有频率与电机变频范围重叠，极易引发共振，造成叶片断裂。我司技术部在每套扇叶设计中均提供动态频率分析报告，并针对客户现场炉体支撑结构，提出隔振或调频方案。对于带前盘扇叶，还需重点评估其排烟压头与炉压控制系统的匹配。若扇叶提供的全压不足，炉门开启时易吸入冷空气，破坏炉内气氛稳定性；若压头过高，则可能造成密封件早期失效。

在制造环节，精度控制是另一道门槛。500直径扇叶的动平衡等级通常要求达到G2.5级以下，这要求焊接后的叶片必须经过数控加工修整叶轮轮廓。北京新捷顿工程部采用三坐标测量仪结合激光追踪技术，对每个叶片角度进行逐片检测，并将数据反馈至焊接夹具的调整中。对于带前盘扇叶，前盘与叶轮之间的同心度偏差控制在0.05mm以内，这在高转速下能有效降低轴承径向载荷，减少电机功耗。

工程实践：安装调试与全生命周期服务

技术方案的落地依赖于严谨的工程实施。扇叶安装并非简单的螺栓紧固，涉及角度定位、轴系对中、密封间隙调整等多个环节。以500直径多用炉扇叶为例，安装时需确认叶轮旋向与炉气循环设计要求一致，反向安装会导致气流紊乱，加热效率下降30%以上。北京新捷顿工程部现场服务团队配备激光对中仪，对电机轴与扇叶轴的同心度进行校准，确保联轴器偏角小于0.1度。对于带前盘井式炉扇叶，安装前还需检查前盘与炉体导流套的配合间隙，使用塞尺均匀测量圆周方向，调整至设计值后锁紧防松垫片。

调试阶段是验证设计初衷的关键。我司工程师会进行空载试车与负载试车两步验证。空载时测量扇叶振动值，各向振动速度应小于4.5mm/s；负载试车时则重点监控炉温均匀性，按照AMS 2750标准进行9点测温。曾有一家客户反馈炉温均匀性不达标，经排查发现是扇叶前盘与炉底导流板之间的间隙因热变形扩大，导致气流短路。北京新捷顿技术部立即启动应急方案，重新设计可调节式导流板结构，并派员现场指导焊接，使问题在48小时内得到解决。

我们提供的服务不止于交付。北京新捷顿科技有限公司设有专项培训课程，针对企业设备维护人员，内容涵盖扇叶日常巡检要点、轴承润滑周期、动平衡检测周期等。工程部还编制了详细的故障排查手册，包括叶片裂纹目视检查、断裂叶片金相分析、振动频谱解读等实用技能。这种全生命周期服务理念，确保客户设备在5年内的运行效率不因维护不当而衰减。

价值延伸：定制化方案与持续优化

标准产品难以覆盖所有工况的独te需求。北京新捷顿销售部在对接客户时，会进行工况调研，包括炉型图纸、处理工件种类、zui高温度、气氛成分、电机功率等12项参数。基于这些数据，技术部可以快速输出定制方案。例如，针对某些要求超低能耗的客户，我司开发了轻量化扇叶结构，采用空心叶片加内部加强筋设计，在保证强度的降低转动惯量，使电机负载减少18%。

带前盘扇叶的定制化需求更为频繁。不同炉深要求前盘直径与导流锥角差异巨大，若盲目选用通用件，往往导致炉底温区与炉顶温区温差超过10℃。北京新捷顿技术部会利用CFD仿真软件，模拟不同前盘结构下的流场分布，并据此调整叶片安装角与叶片数量。曾有一家客户处理细长轴类工件，要求轴向温差控制在±3℃以内，我们通过将前盘设计为可调式导流板，配合变频电机调节转速，ziu终实现了2.5℃的均匀性指标。

持续优化是降低客户总拥有成本的关键。我司工程部建立了客户设备档案，定期回访收集运行数据，通过大数据分析发现扇叶磨损规律。例如，对于处理高硫气氛的炉子，我们建议客户将原有的不锈钢扇叶升级为双相不锈钢材质，初期投入稍高，但更换周期从6个月延长至18个月。这种基于数据驱动的优化建议，帮助客户实现了设备综合效率zui大化。北京新捷顿科技有限公司始终致力于将自身的技术积淀转化为客户的竞争优势，为每一台热处理设备提供可靠、高效、持久的循环动力解决方案。
