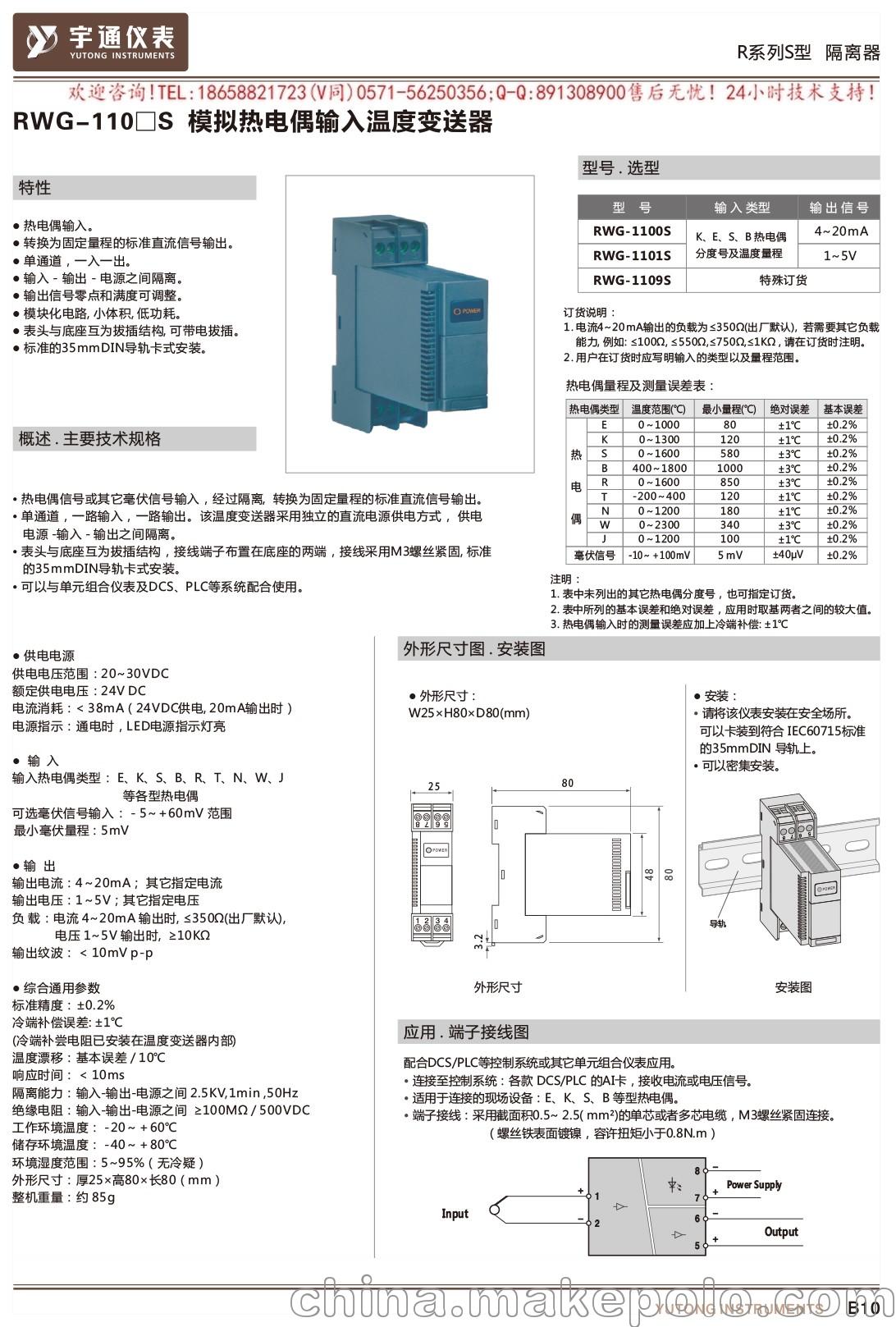

宇通RWG-1109S模拟热电偶输入温度变送器1入1出 热电偶

品牌介绍：

宇通仪表在工业过程信号处理领域历经30年历史，是中国仪器仪表行业协会理事单位，并主持起草了安全栅、温度变送器，安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求；在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业，都获得了普遍应用。

概述：

热电偶信号或其它毫伏信号输入，经过隔离, 转换为固定量程的标准直流信号输出。

单通道，一路输入，一路输出。该温度变送器采用独立的直流电源供电方式， 供电电源 -输入 - 输出之间隔离。

  表头与底座互为拔插结构，接线端子布置在底座的两端，接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。

可以与单元组合仪表及DCS、PLC等系统配合使用。

功能及特点：

● 热电偶输入。

● 转换为固定量程的标准直流信号输出。

● 单通道，一入一出。

● 输入－输出－电源之间隔离。

● 输出信号零点和满度可调整。

● 模块化电路, 小体积, 低功耗。

● 表头与底座互为拔插结构

● 标准的35mmDIN导轨卡式安装。

● 供电电源

供电电压范围：20~30VDC

额定供电电压 24V DC

电流消耗：< 38mA（24VDC供电, 20mA输出时）

电源指示：通电时，LED电源指示灯亮

● 输 入

输入热电偶类型： E、K、S、B、R、T、N、W、J 等各型热电偶

可选毫伏信号输入：－5～+60mV 范围

最小毫伏量程：5mV

● 输 出

输出电流：4～20mA； 其它指定电流

输出电压：1～5V；其它指定电压

负 载：电流 4~20mA 输出时, ≤350Ω(出厂默认),

电压 1~5V 输出时, ≥10KΩ

输出纹波： < 10mV p-p

● 综合通用参数

标准精度：±0.2%

冷端补偿误差: ±1℃

(冷端补尝电阻已安装在温度变送器内部)

温度漂移：基本误差 / 10℃

响应时间： < 10ms

隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC

工作环境温度： -20～＋60℃

储存环境温度： -40～＋80℃

环境湿度范围：5~95%（无冷凝 ）

外形尺寸：厚25×高80×长80（mm）

整机重量：约 85g

型号 . 选型
