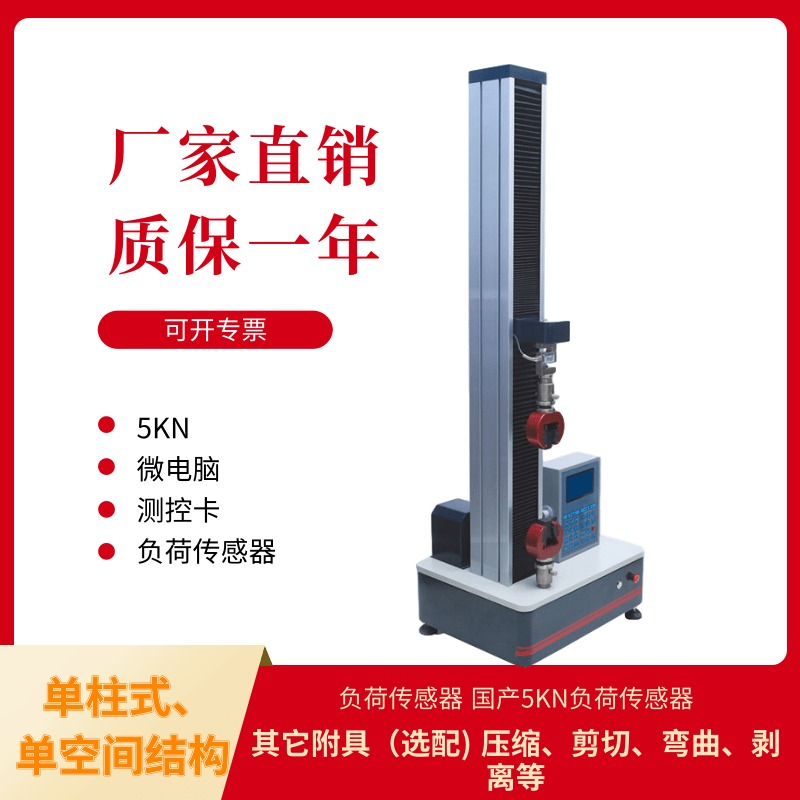

WDS-微电脑拉力试验机 桌上型电子拉力试验机 小型拉力试验机

WDS-5铜丝铜线铜材拉力试验机 抗拉强度伸长率试验机

WDS-5A微电脑拉力试验机 桌上型电子拉力试验机 小型拉力试验机

一、产品介绍：

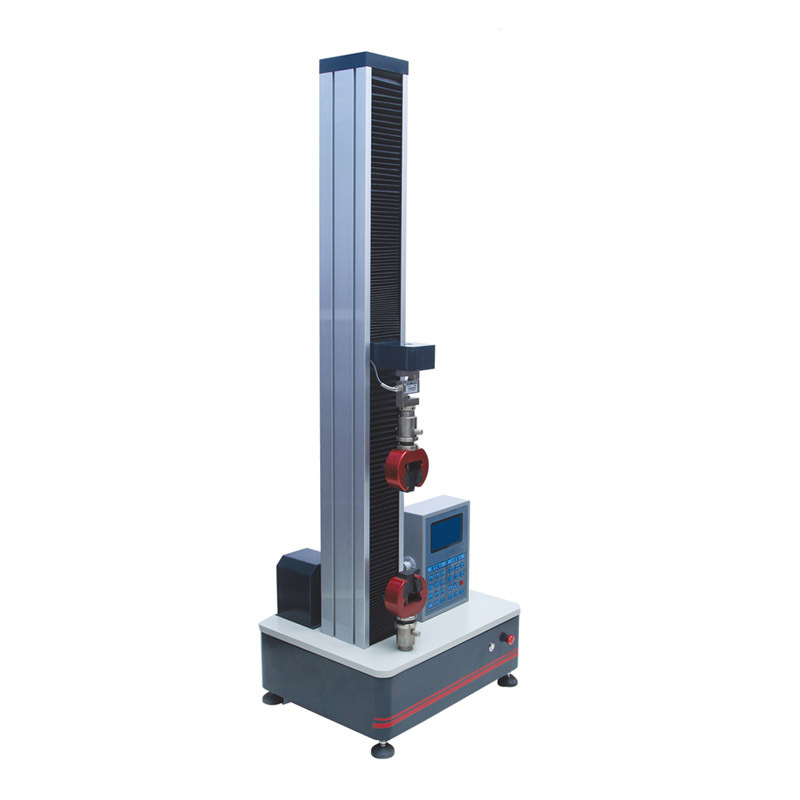

1. 主机结构：

采用单柱结构，单空间形式，铝合金外罩。由高精度滚珠丝杠与精密直线导轨组成高强度主机框架，各零部件均为加工中心一次性加工而成，保正主机的尺寸公差及整机的精度。

2. 电器系统：

电器件，安全可靠，并设有过载保护、过热保护、漏电保护，配置光电式接近开关，急停按钮，从而避免操作失误所造成的损失。

3. 测控系统

数显控制器，高精度负荷传感器及位移传感器，从而实现控制，响应频率高，示值准确。并能实现各种材料的检测，例如：金属、橡胶、塑料、弹簧、木材、编织物、丝线等。

4. 夹具

配备各种夹具适合小负荷试验，满足不同材料的拉伸、压缩、弯曲、剪切、剥离等试验。

WDS-5A微电脑拉力试验机 桌上型电子拉力试验机 小型拉力试验机

二、主机参数：

序号	项目名称	技术参数和指标
1	试验力	5KN（可选：1KN、2KN）
2	有效测力范围	2%～100%F·S（全程不分档）
3	力值精度	优于示值的±1%
4	位移分辨率	0.001mm
5	位移精度	优于示值的±1%
6	速度范围	0.001mm/min～500mm/min无级调速
7	速度精度	优于示值的±1%
8	变形测量范围（大变形引伸计）	10-1000mm
9	变形测量精度	优于示值的±1%
10	有效拉伸空间	800mm（可定制）
11	外形尺寸	500*398*1505 （mm）
12	主机质量	约100kg

WDS-5A微电脑拉力试验机 桌上型电子拉力试验机 小型拉力试验机

三、 主机配置：

序号	项目名称	技术参数和指标	数量
1	主机框架	单柱式、单空间结构	1台
2	电机及驱动系统	步进电机	1套
3	减速系统	同步带	1套
4	滚珠丝杠副	高精度滚珠丝杠	1套
5	负荷传感器	5kN负荷传感器	1只
6	光电编码器	1000线	1只
7	拉伸附具	平钳口： 0-8（mm）	1套
8	其他附具（选配）	压缩、弯曲、剪切、剥离等	1套
9	引伸计（选配）	大变形引伸计DBX-1000	1套
10	打印机（选配）	微型打印机	1套
11	控制系统	国内知名品牌数显表 (无锡丰仪)	1套

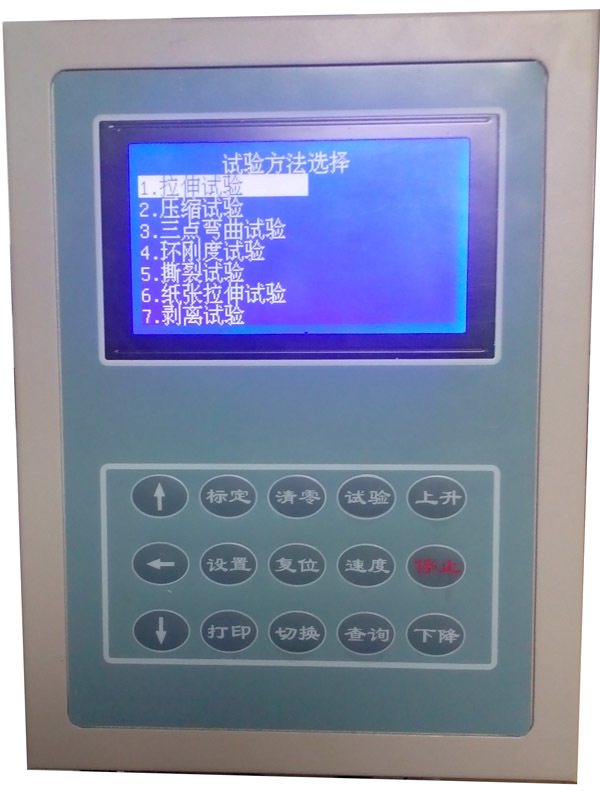

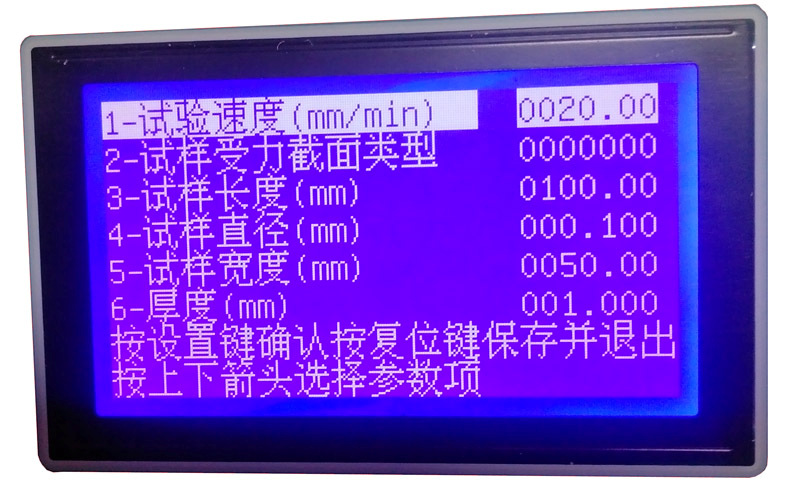

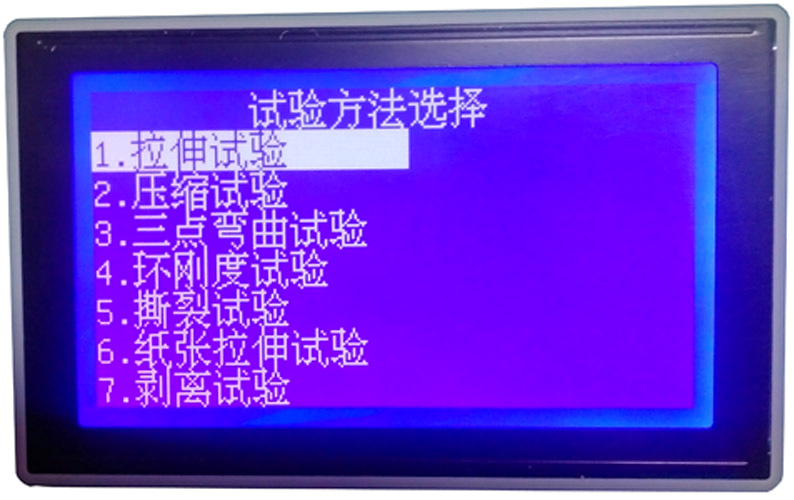

液晶显示部分、键盘。图形如下：
