上海耐博手自一体自动金相切割机 LC-350YAT实验室试样切割设备

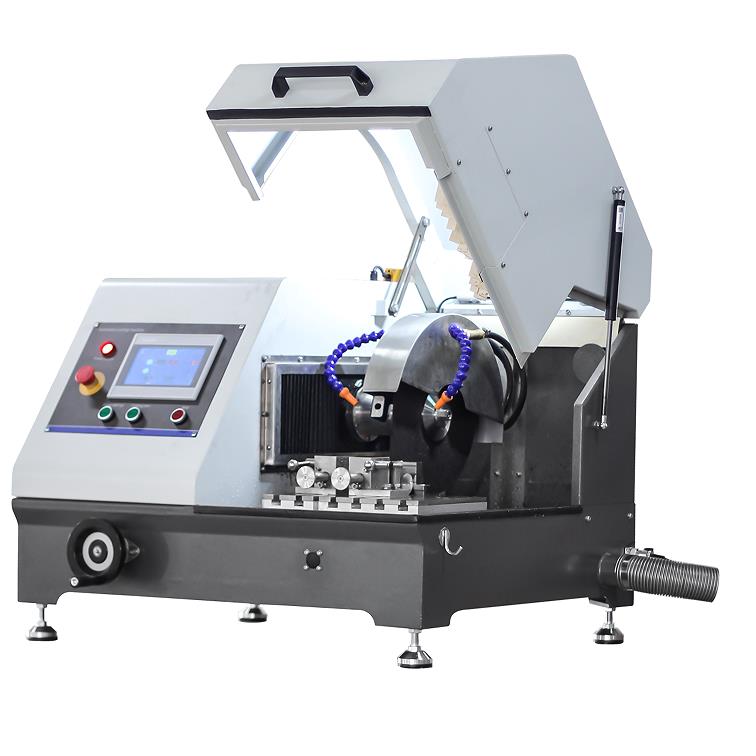

                                                                              LC-350YAT自动金相切割机

一、产品特点

采用的单片机－PLC自动控制，实现全自动切

割;

内置9种切割模式。根据样品材料的软、硬程度，

对于九种对应的切割参数，这些参数可修改、保存；

自动工作状态时，自动进刀、退刀，进刀、退刀速

度可设置；

创新的震动（进刀－退刀－进刀）切割模式，使样

品切割部位充分冷却，保证切割的样品不再被；

可完全手动操作，不受自动方式影响；

样品、切割片可立移动（双Y轴），切割样品尺寸更大，更灵活（选件）

快速夹紧机构，装卡试样方便；

采用全封闭结构，透明防护罩，增加观察视野，上下开合方式简单轻松，不占用空间；

的循环冷却系统使工件在切割时不会，水箱里面有过滤网，便于收集残渣废屑；

钳口和工作台面等主要零部件均采用不锈钢材料制成，使用寿命长；

急停，空气开关等多重保护开关为操作者提供安全保护。

二、技术参数

名称规格

切割片350*2.5*32

主轴转速2800r/min

进给速度0.01-3mm/s可调

切割片行程（Y轴）220mm

理论切割样品φ100mm圆棒

夹具夹持距离128mm

（Y轴）220mm

切割夹具快速推拉式一组，钳口高度60mm

按键控制液晶触摸屏，按钮

照明lED照明

冷却装置四道冷却水、一道冷却水

循环水箱外置循环过滤水箱40L（可选配磁性过滤水箱）

电机功率：4KW

紧急制动装置急停开关

电源：AC380V50HZ

外形尺寸960*890*725mm，地脚中心距离830*710mm

重量200KG

三、部分触摸屏界面

参数设置界面直线切割运行界面

冲击切割运行界面手动切割运行界面

四、标准附件

名称数量名称数量

自动金相切割机LC-350YAT1台排水管Φ601根

冷却水箱1套喉箍52-761个

超硬克星切割片（350*2.5*32）2片切割润滑液1桶（4L）

扳手22-241把主轴限位杆1根

把手14-171把内六角M41把

内六角M61把

技术文件：产品说明书1份、产品合格证1份
