产品介绍

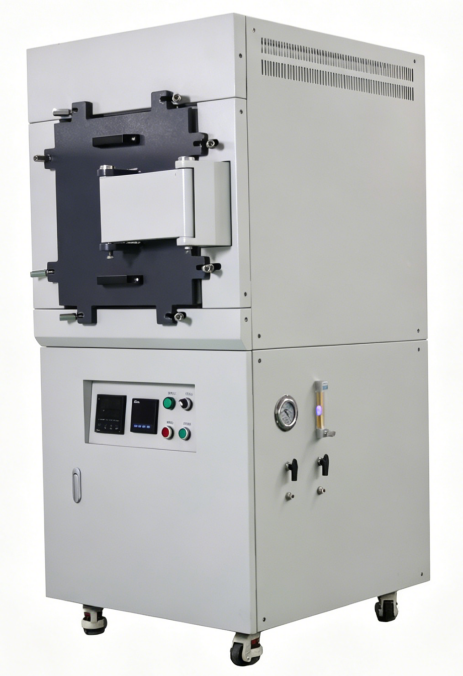

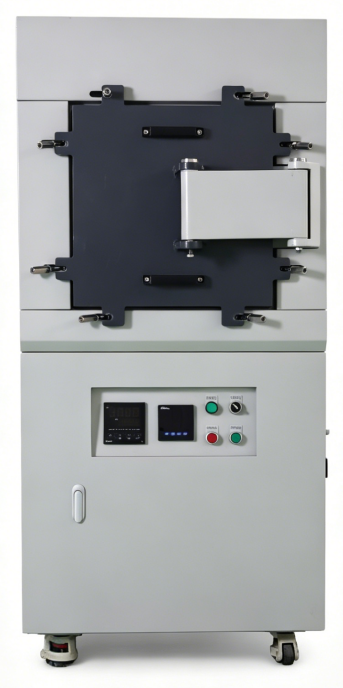

MC/QFL 系列高温气氛炉为箱式密闭气氛保护电阻炉，炉体采用密封耐压腔体结构，可实现抽真空后充入惰性、还原性、氧化性气体，在特定气氛环境下完成试样烧结、煅烧、退火、还原热处理。广泛用于耐火材料、工业陶瓷、磁性材料、锂电材料、粉末冶金、金属热处理、新材料研发、高校科研实验室。

设备支持先抽真空再置换气氛，可隔绝空气氧气，避免样品高温氧化；炉门采用水冷密封结构，双层风冷炉壳，外壳温度低；PLC 触摸屏程序控温，多路气体流量可独立调节，配置废气燃烧嘴，针对氢气等可燃气体做安全处理；可做小试样实验，也可定制大容积腔体，适配实验室研发与小批量试样生产。

工作原理

将试样放置炉膛内部，关闭密封炉门；真空泵对炉膛抽真空，将炉膛内空气抽出；再通入氮气、氩气、氢气等工艺气体，完成气体置换；控制系统执行升温曲线，在设定气氛环境下完成升温、保温热处理；工艺结束后，待炉温降至安全温度，释放炉内压力，打开炉门取出试样。

整机结构组成

1. 炉体外壳：加厚钢板焊接，双层强制风冷结构，降低外壳表面温度；炉门采用水冷密封，耐高温硅胶密封垫圈，保证炉膛气密性。

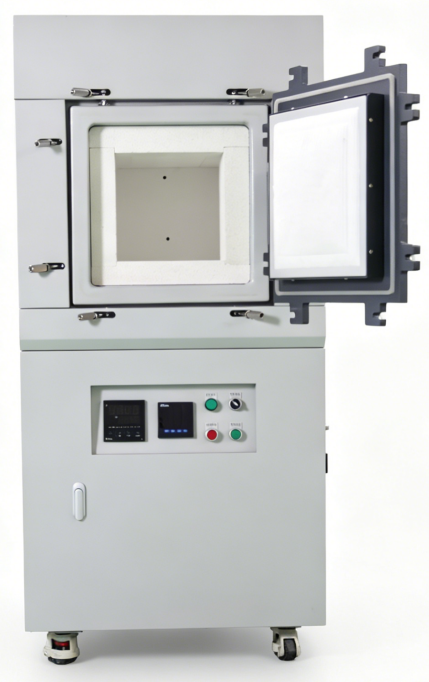

2. 炉膛保温内衬：高纯氧化铝纤维复合炉膛，蓄热小、升温快、抗热震，不掉粉，抗气氛侵蚀。
3. 加热元件：中温硅碳棒；高温机型采用 U 型硅钼棒，炉膛两侧布置，温场均匀。
4. 真空‑气路系统：机械真空泵、进气出气接口、多路浮子 / 质量流量计、压力压力表、泄压阀、废气燃烧保护装置；可多路气体独立配比调节。
5. 测温组件：S/B 型铂铑热电偶，PID 闭环智能调节。
6. 控制系统：PLC + 彩色触摸屏，多段程序升降温，存储多套工艺曲线，温度、压力、流量实时显示，历史曲线可导出。
7. 安全防护组件：超温断电、断偶报警、炉门联锁、压力超限泄压保护、可燃气体燃烧处理、漏电保护。

产品主要特点

1. 气密性优良：水冷密封炉门，耐高温密封件，可抽真空置换气氛，有效隔绝氧气，适配还原、惰性气氛工艺。
2. 多气氛兼容：可通入氮气、氩气、氧气、氢气、氨分解气等；配置废气燃烧嘴，处理可燃气体，操作安全。
3. 控温精准稳定：PID 智能调节，控温精度≤±1℃，炉膛温场均匀，保障试样热处理一致性。
4. 可编程全自动工艺：触摸屏设置升温、保温、降温，可存储数十套工艺，实时记录温度、炉膛压力数据。
5. 完善气路管控：多路进气，流量独立可调；带真空、压力监测、自动泄压，防止炉膛超压。
6. 安全防护全面：炉门打开切断加热；压力异常自动泄压；超温、断偶报警；可燃废气燃烧处理，规避安全风险。
7. 双层风冷壳体：炉壳夹层强制风冷，外壳温度低，改善实验室操作环境。
8. 规格灵活可定制：炉膛容积、最高温度、真空度、气路通路数量均可非标定制。

技术参数（标准机型，支持非标定制）

备注：做氢气等还原性气氛使用，必须严格遵守安全操作规程；可根据客户腔体大小、真空等级、气路数量进行非标设计。
