产品介绍

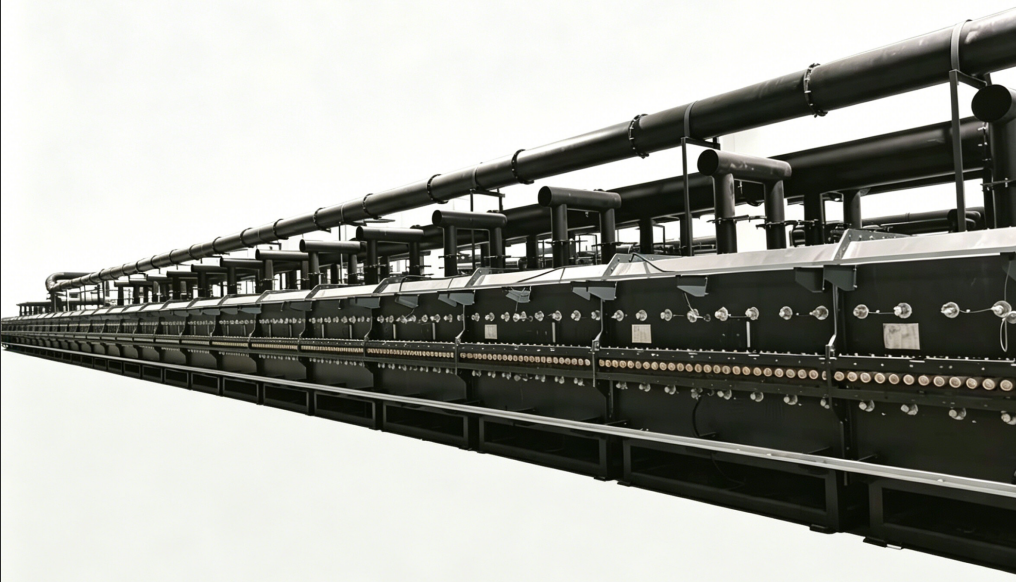

MC/GDY 系列辊道窑炉为连续式电加热辊道窑，采用耐高温陶瓷 / 碳化硅辊棒作为输送载体，物料放置于辊棒上，依靠辊棒连续旋转带动物料匀速通过窑体，依次完成预热、高温烧结、冷却全过程，实现 24 小时不间断连续生产。窑炉整体模块化设计，分为预热带、高温烧成带、冷却带，多温区独立 PID 控温，适合大批量制品连续烧结、煅烧、退火工艺，广泛用于特种陶瓷、锂电新能源材料、磁性材料、耐火材料、粉体化工、玻璃退火等行业生产使用。设备可根据客户产能、烧成工艺、物料规格做非标定制，可配置气氛系统、余热回收、强制冷却、自动上下料对接流水线。

工作原理

物料放置在辊棒（或垫板 / 坩埚）上，进料端传动机构驱动整组辊棒匀速转动，物料以设定速度平稳向前输送；物料首先进入预热带，完成脱水、排胶、氧化分解；再进入高温烧成带完成烧结、晶相反应；最后进入冷却带，经缓冷、强制冷却后从出料端送出，整套流程连续不间断完成，无需人工频繁装出料，工艺参数稳定可控，保证每一批产品烧成一致性。

整机结构组成

1. 窑体钢结构：型钢加厚钢板焊接，模块化分段拼装，外壳防腐烤漆，结构刚性强，现场安装便捷。
2. 炉膛保温衬体：莫来石轻质耐火砖 + 高纯氧化铝纤维复合多层保温结构，蓄热小、热损耗低，抗热震，不掉粉，热效率高。
3. 加热系统：低温段采用铁铬铝电阻带；中高温段硅碳棒；高温机型选用硅钼棒；上下双侧布置加热元件，炉膛截面温场均匀。
4. 辊棒传动系统：变频电机 + 链条同步传动，分组驱动，辊棒选用氧化铝陶瓷辊棒 / 碳化硅辊棒；变频无极调速，运行平稳，防跑偏，带过载保护。
5. 冷却系统：分为缓冷区、急冷区；配置热风循环、风冷 / 水冷强制冷却模块，出料温度可控。
6. 测温与电控系统：多区独立 S/K 型铂铑热电偶测温，SCR 可控硅调压；PLC + 彩色触摸屏集中控制，各温区独立程序控温，可存储多套工艺，支持温度曲线记录导出。
7. 选配功能模块：进气排气气氛系统、废气排烟装置、余热回收装置、自动上下料机构、上位机远程监控系统。
8. 安全防护系统：超温断电报警、热电偶断偶报警、传动过载保护、急停按钮、压力联锁保护。

产品主要特点

1. 连续自动化生产：24 小时不间断运行，物料自动输送，可对接前后工序流水线，大幅降低人工劳动强度，适合规模化量产。
2. 多温区独立控温：预热带、烧成带、冷却带分区独立调节，单区控温精度≤±1℃，炉膛截面温差 ±3‑5℃，产品烧成质量一致性好。
3. 变频调速输送：辊道输送速度 0‑4500mm/h 连续可调，适配不同物料烧成周期；分组传动，单段故障不影响全线运行。
4. 节能效果突出：复合轻质保温炉衬，热损耗小；可选配余热回收系统，相比间歇式窑炉能耗降低 20‑40%。
5. 工艺拓展性强：标配空气氧化气氛；可扩展氮气、惰性保护气氛；可适配烘干、排胶、素烧、烧结、退火等多种工艺。
6. 模块化设计：窑长、窑内宽度、高度均可定制，方便运输、现场组装，后期可根据产能需求扩展窑体模块。
7. 完善安全保护：超温停机、断偶报警、传动过载、紧急急停，故障代码提示，设备运行安全可靠。
8. 维护便捷：加热元件、辊棒拆装更换简单，检修维护方便。

技术参数（标准系列，支持非标定制）

备注：分为实验小型辊道窑与量产大型辊道窑；窑体长度、宽度、温度、气氛均可根据客户产品工艺非标设计。
