一、产品介绍

        MC/PBDR‑01 平板导热测试仪是河南铭创电炉工业有限公司研发生产，针对耐火保温材料高温导热系数检测的专用稳态法精密检测设备。设备依据傅里叶一维平板稳定导热原理，严格遵循 YB/T4130‑2005、GB/T3956‑2017 防护热板法行业国家标准，测试数据具备第三方检测公信力，是耐火材料质检、科研研发的仲裁级检测设备。

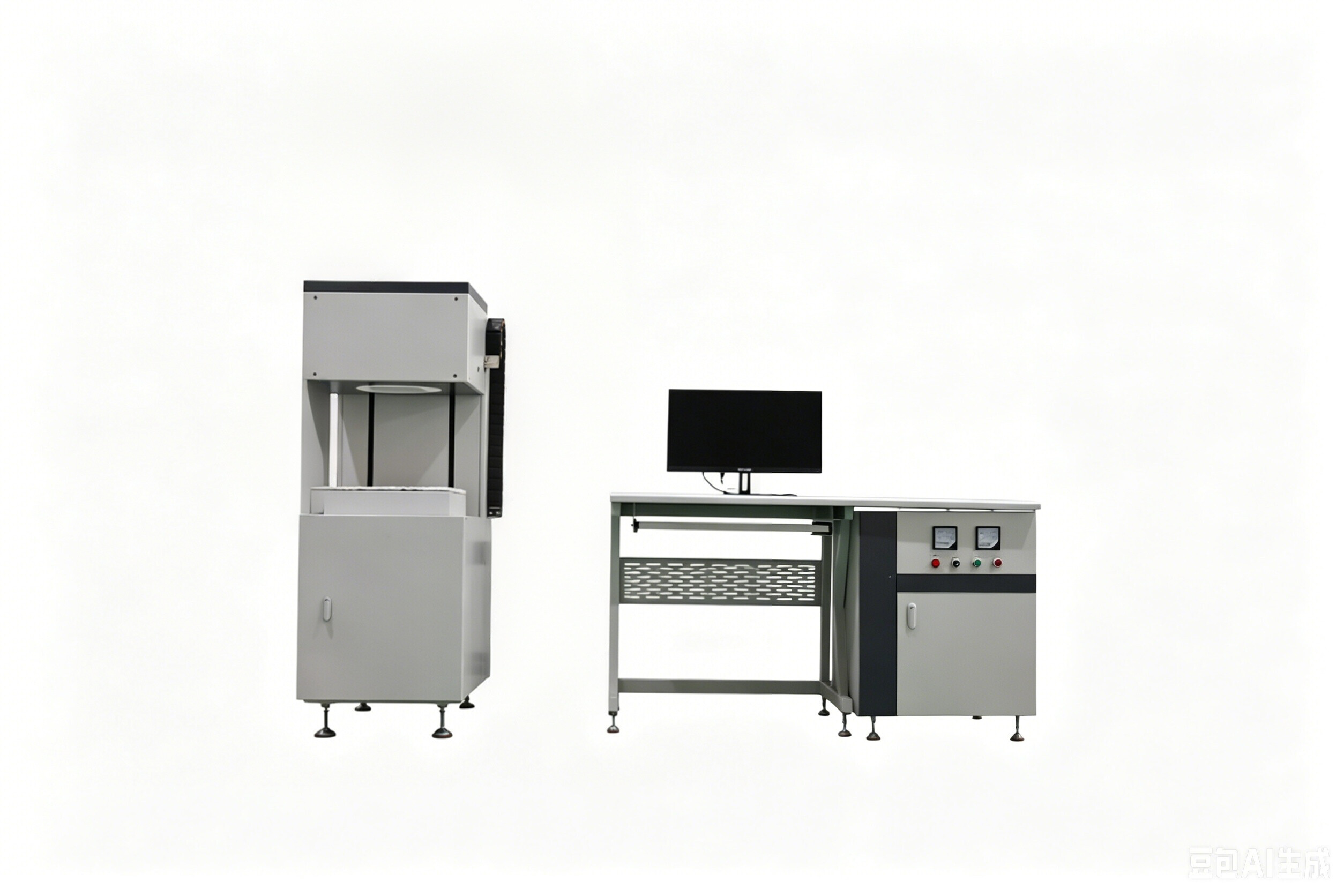

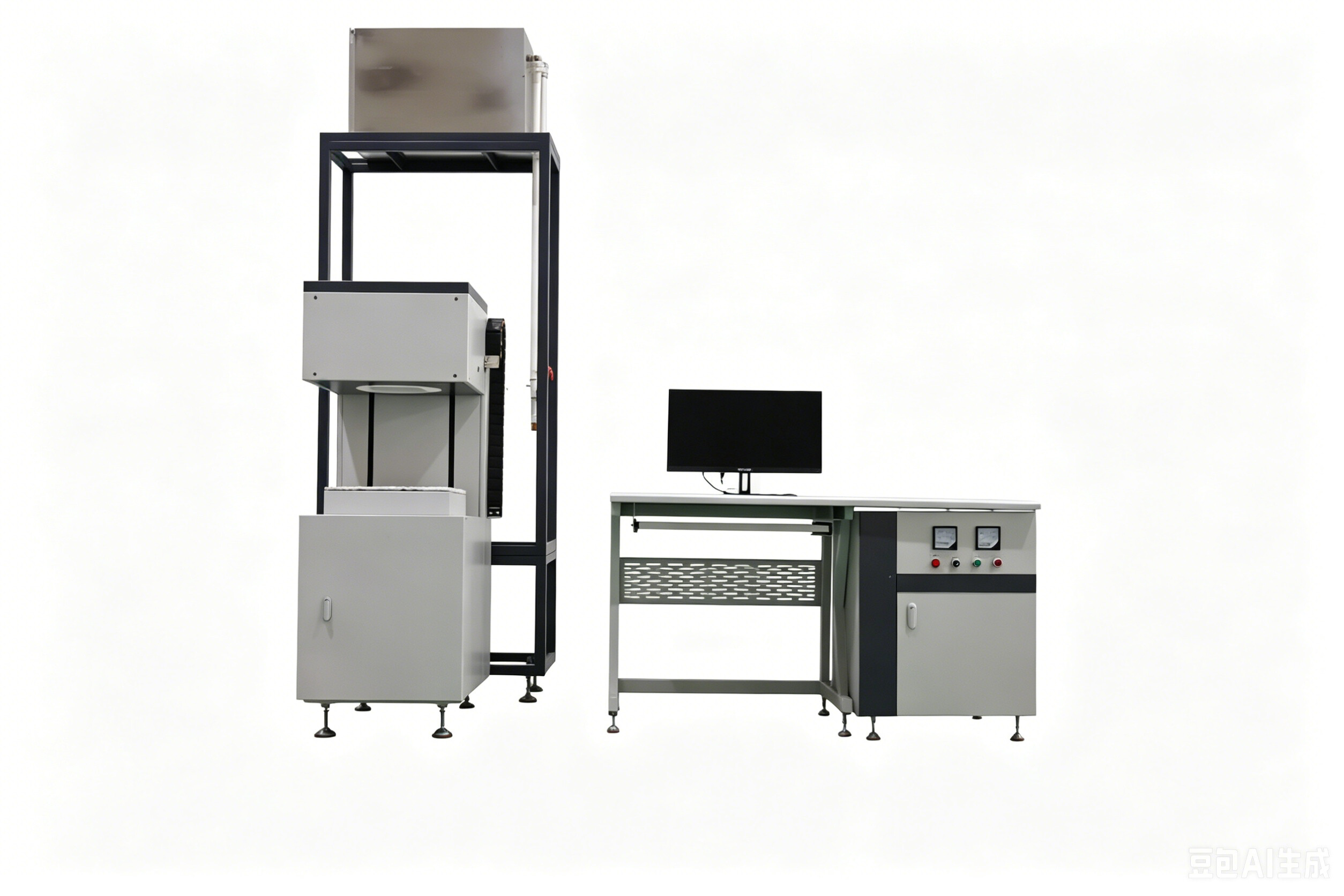

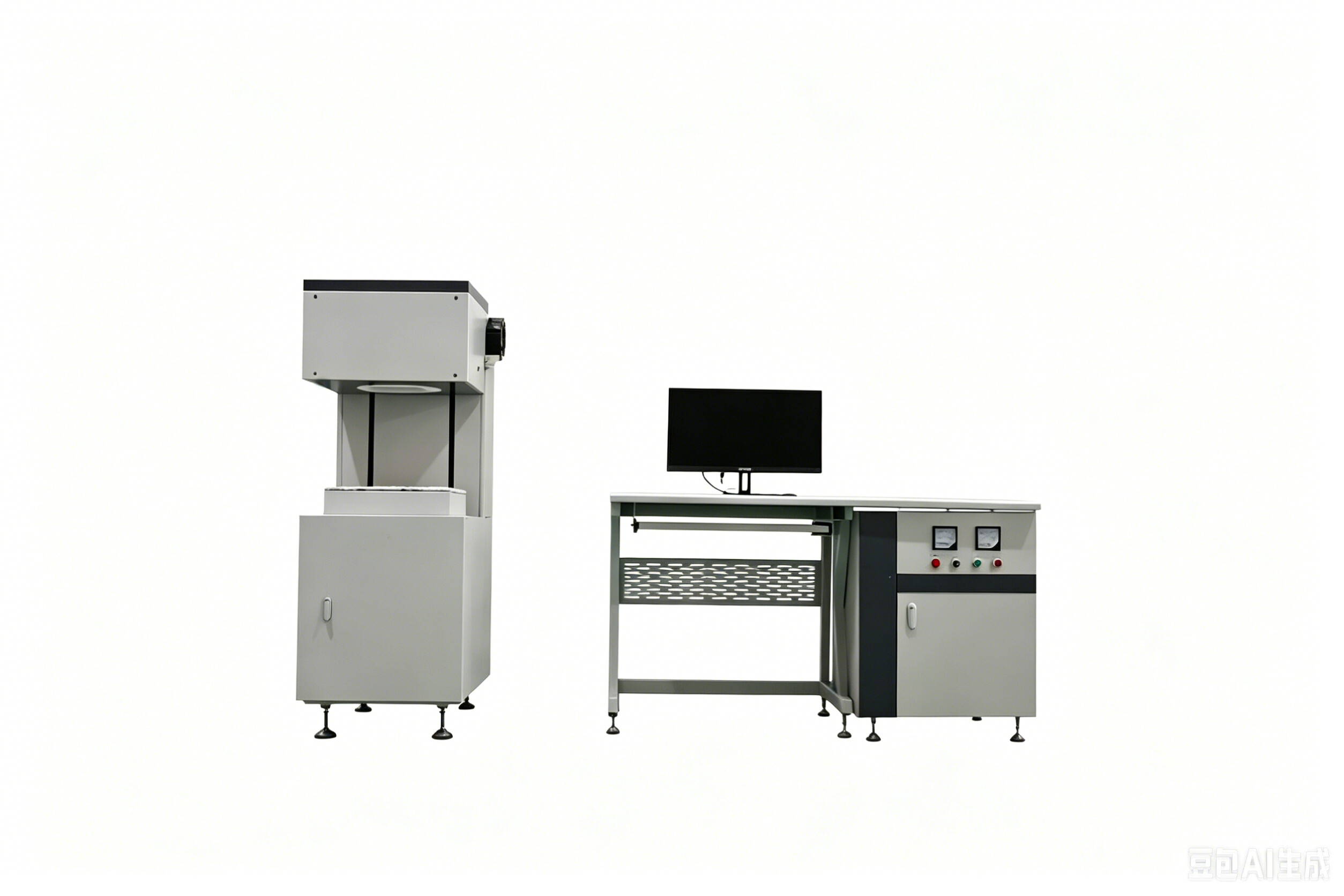

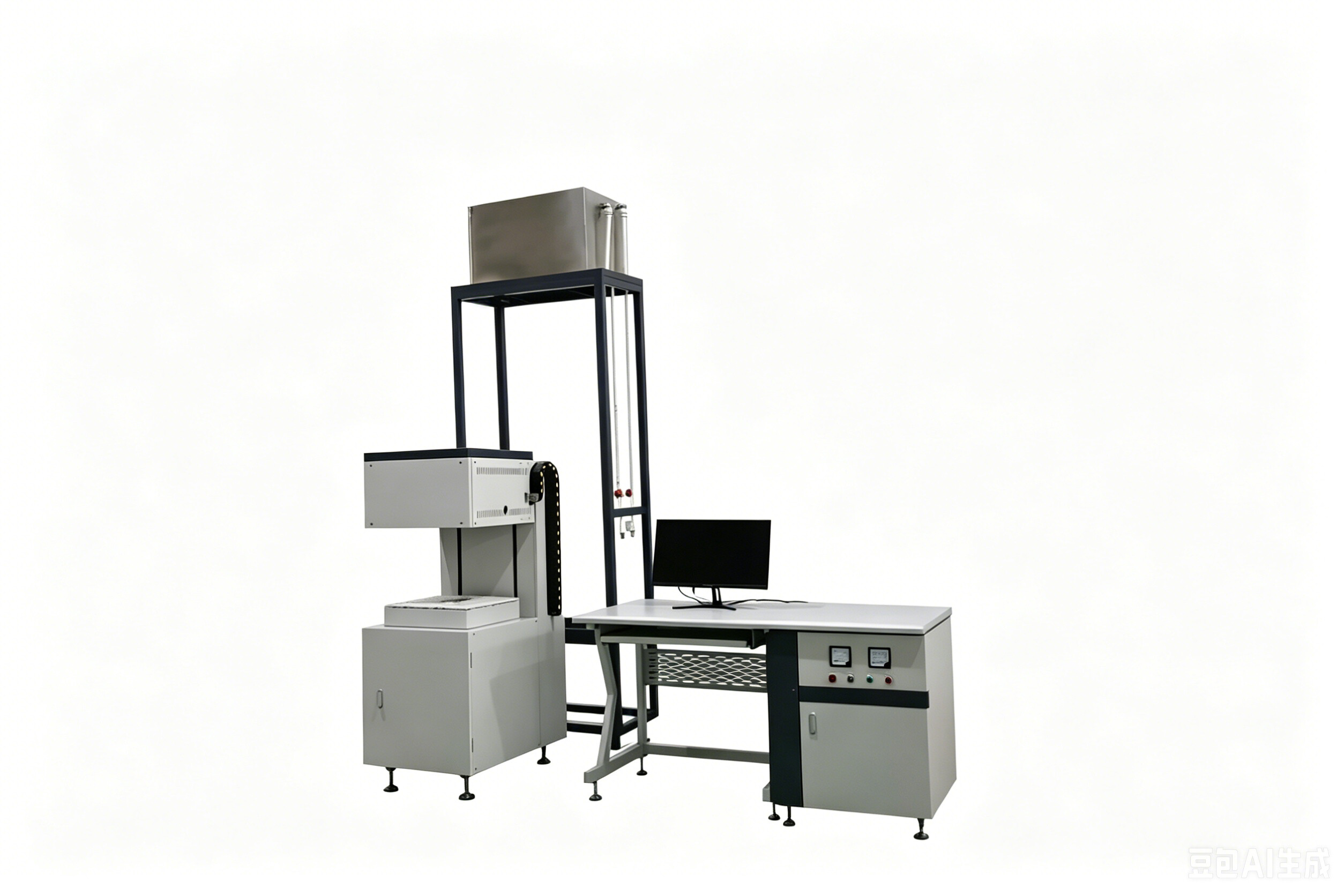

       整机由加热炉主机、电气控制柜、恒压水冷却装置、计算机测控软件四大部分组成，采用硅碳棒加热元件、S 型铂铑热电偶测温，构建稳定单向热流场，通过测量冷热面温度、水流量温升，软件自动计算输出试样导热系数、热阻等关键热物性参数。

       适配试样：轻质耐火砖、莫来石砖、氧化铝空心球砖、各类保温浇注料、捣打预制块、硅酸铝纤维毯 / 板、多晶莫来石纤维制品、无机隔热复合板材等定型与不定形耐火保温材料。

       应用场景：耐火材料生产企业出厂质检、高校科研实验室、第三方检测机构、窑炉工程研发单位，用于配方开发、产品质量把控、工程选材验证。

二、核心优势

1. 标准合规，检测精度高
   采用防护热板（水流量平板法）结构，抑制边缘侧向热损失，测量重复性误差≤±2%，测试结果可直接用于检测报告出具，满足国标、行标检测仲裁要求。
2. 宽温域，适配耐火材料高温工况
   热面测试温度覆盖室温‑1300℃，导热系数测量范围 0.03‑2W/(m・K)，可模拟窑炉内衬实际服役温度，完成从低温保温到中高温耐火材料全工况导热性能测试。
3. 独立精准控温，测试效率高
   冷热面独立 PID 闭环控温，S 型高精度热电偶采集温度，控温精度 ±1℃；温度均匀性好，缩短恒温等待时间，减少试验周期，降低人为操作带来的误差。
4. 全流程智能化测控
   配套专用测控软件，自动判定热流稳态条件，无需人工值守；自动采集温度、流量、厚度数据，自动完成导热系数计算，数据自动存储，支持导出、生成完整试验报告，降低实验门槛。
5. 试样兼容性强
   块状砖材、浇注料试块、纤维软板、硬质隔热板材均可测试；可适配不同厚度规格试样，满足耐火行业绝大多数常规试样检测需求。
6. 模块化结构，维护便捷，安全可靠
   加热元件、测温热电偶模块化拆装，便于后期更换维护；整机配置超温保护、传感器故障报警等多重安全联锁；水循环冷却系统做防锈防腐处理，适应实验室粉尘环境，整机使用寿命长。
7. 整机成套交付
   主机、控制柜、恒压水装置、测控软件整套供货，无需额外选配复杂配件，厂家提供安装调试、操作培训与售后技术支持，开箱即可开展实验。

三、主要技术参数

• 最高热面温度：1300℃
• 导热系数测量区间：0.03～2 W/(m・K)
• 控温精度：±1℃
• 加热元件：硅碳棒
• 测温元件：S 型铂铑热电偶
• 整机功率：5kW
• 供电：380V 三相交流电
