BNi-15 镍铬硅磷粉末 燃烧室外围冷却构件 高温承压不锈钢真空炉钎焊工业粉料

BNi-15 镍铬硅磷粉末 燃烧室外围冷却构件 高温承压不锈钢真空炉钎焊工业粉料

BNi-15（Ni-Cr-Si-P 无硼镍基钎料粉末）制备工艺完整介绍
BNi-15 属于镍铬磷硅系真空钎焊预合金粉末，广泛用于 AI 算力液冷板、机器人水冷部件；由于粉末中含有 Cr、P 等易氧化元素，氧含量、成分均匀性、球形度直接决定钎焊气密性与润湿性，行业主流量产工艺分为真空惰性气体雾化法（高端标准路线）、机械破碎法（低端经济型路线），其余雾化方式仅少量实验室使用；
一、真空惰性气体雾化法（VIGA，工业主流，液冷散热器、精密零部件专用）

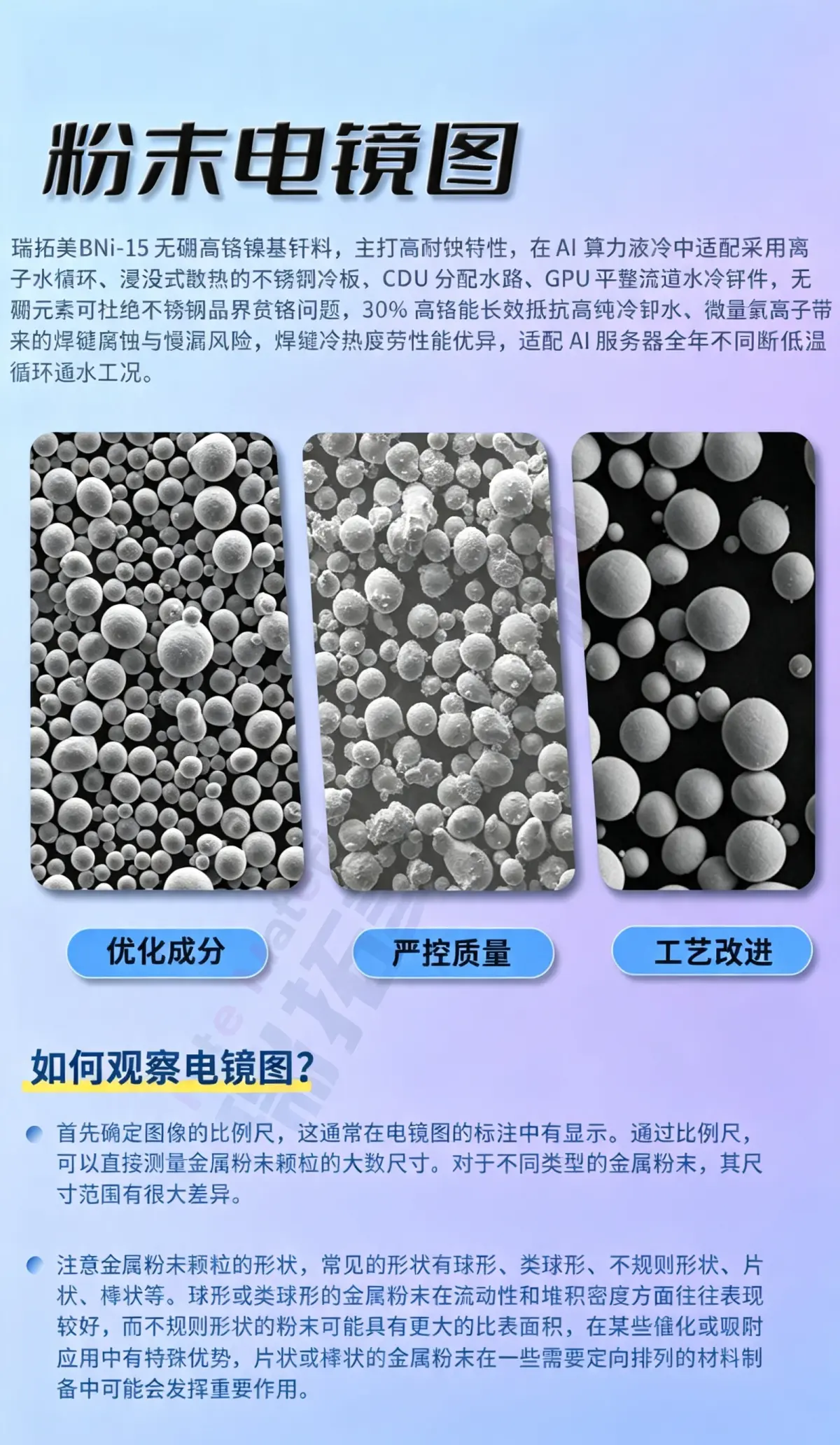

市面上供给 AI 液冷、机器人水冷结构的合格 BNi-15 粉体几乎全部采用这套工艺，产出球形粉末，适配焊膏预制、自动化涂布，满足真空钎焊低气孔、低溶蚀要求；

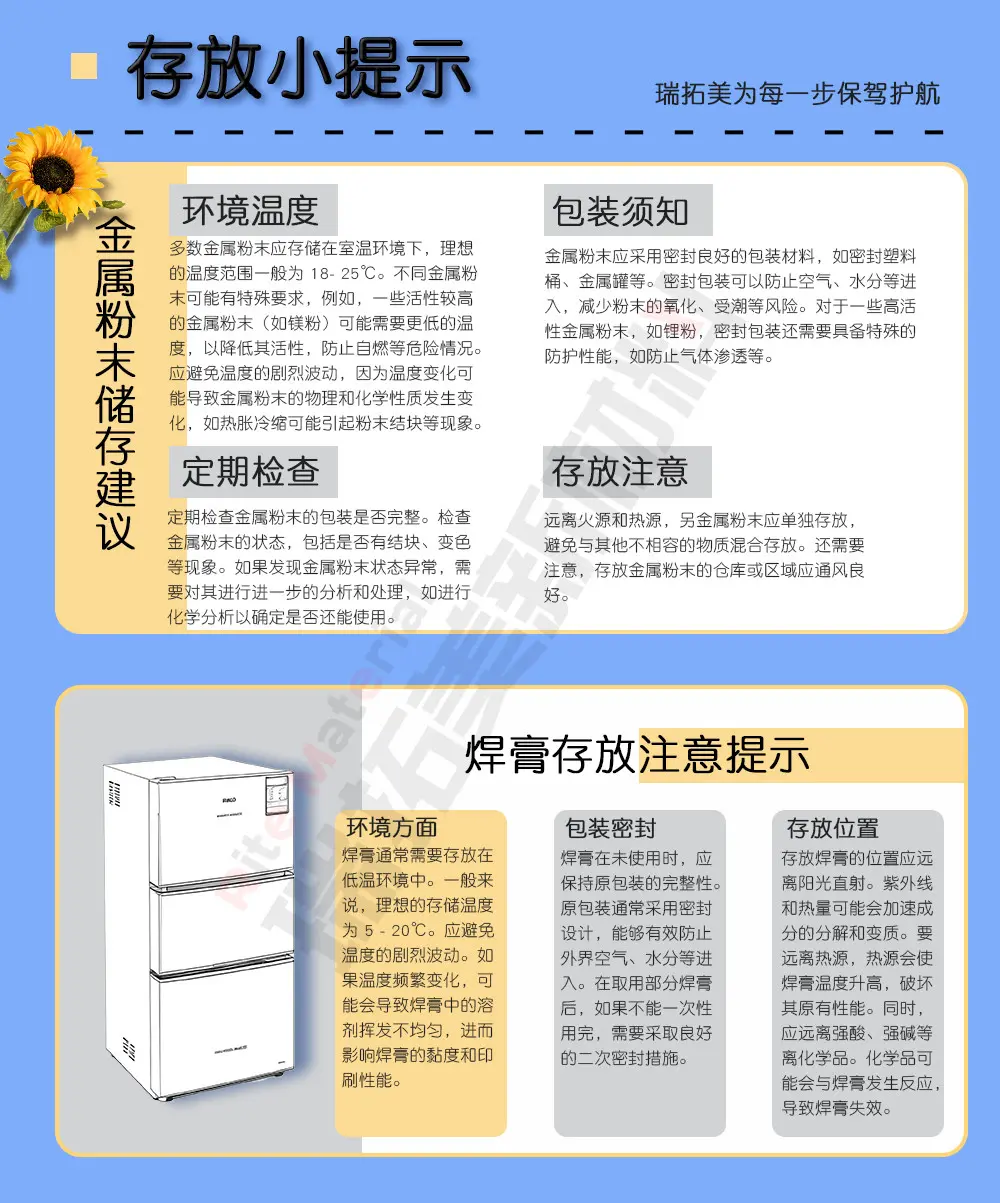

仓库相对湿度必须控制在 ≤40% RH不可超过 45% RH；高湿环境下粉末吸附水汽，真空钎焊过程水汽释放形成密集气孔，生成硬质铬磷氧化物夹杂，破坏钎缝气密性，对于液冷部件是重大隐患；库房环境要求干燥无尘、无酸碱雾气、无盐雾，禁止放置在酸洗车间、废气较多的生产区域；不同牌号镍基粉末分开存放，避免和 BNi-2 等含硼钎料交叉污染；
物料摆放必须离地、离墙 10cm 以上，放置防潮塑料托盘，防止地面返潮；铁桶堆叠层数不超过 3 层，避免挤压破损内衬包装袋；瑞拓美新材料

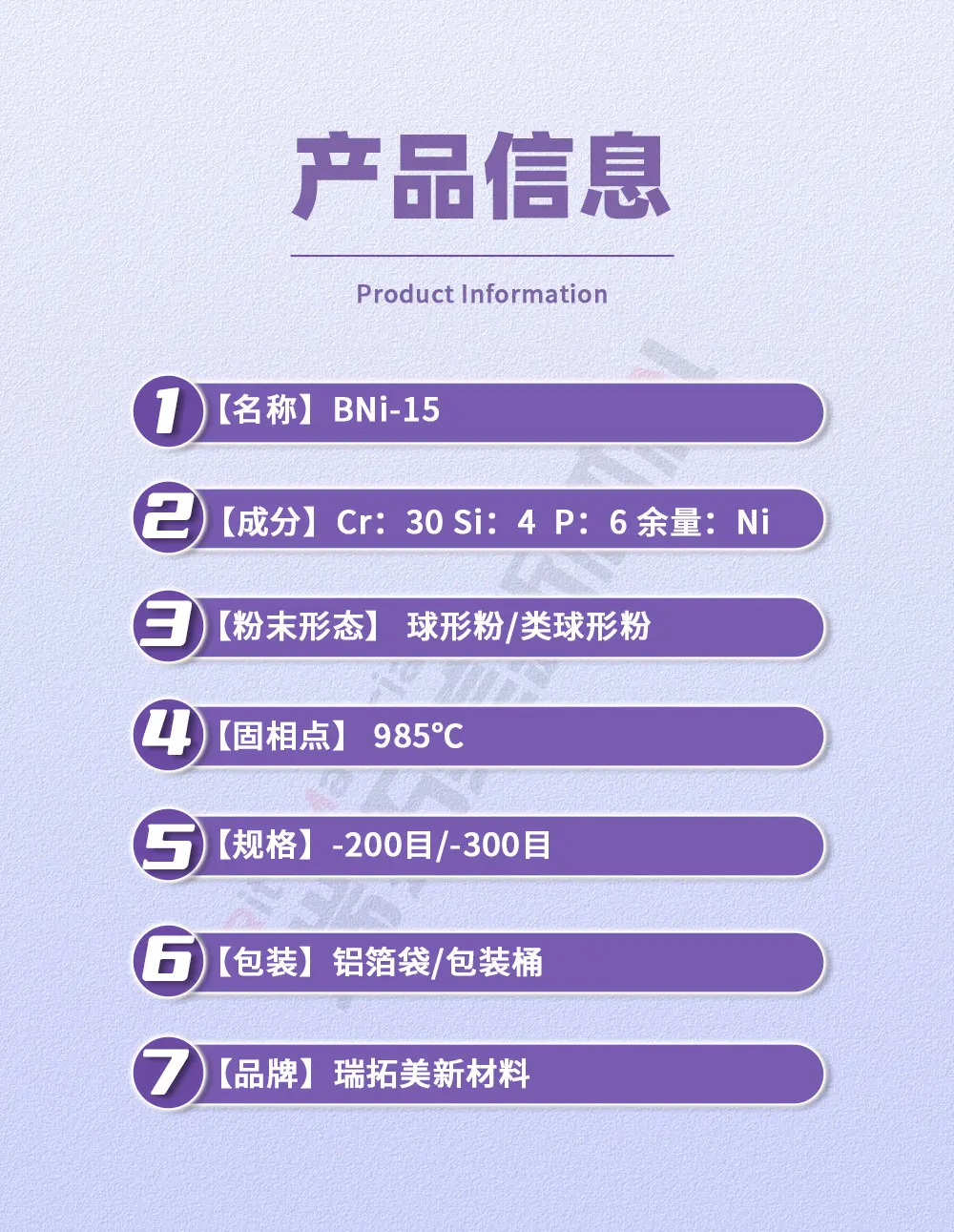

它的固相线 970℃、液相线 1030℃，推荐钎焊温度 1090℃，熔化区间宽度适中，相比 BNi-5 钎焊温度更低，能够减少高温给精密工件带来的变形风险，润湿能力优异，在真空、高纯干氢保护气氛下，对奥氏体不锈钢、耐热钢、镍基合金都具备良好铺展填充能力，适配 25~150 微米装配间隙；
合金内高铬配比赋予钎缝出色的高温抗氧化与耐酸碱、硫化介质腐蚀能力，钎焊接头长期服役温度上限可达 800℃左右，冷热循环工况下抗热疲劳性能稳定；因为无硼配方，钎焊过程对薄壁母材溶蚀程度很低，可以用于厚度较小的精密构件；磷元素带来良好的自脱氧效果，对母材表面轻微氧化层容忍度优于部分镍基钎料，合理工艺下更容易形成低气孔率、致密连续的钎缝；


三、选型优势（AI 与机器人场景为什么选用 BNi-15）
针对两类装备大量薄壁不锈钢水冷零部件，BNi-15 钎焊温度明显低于 BNi-5，能够程度减少精密构件高温变形；无硼体系不会侵蚀薄壁基材；钎缝耐冷却液腐蚀、气密可靠；对比 BNi-2 含硼钎料，不存在硼元素渗透造成母材脆化风险；工件长期工作温度 800℃以内、以液冷散热结构为主的场景，BNi-15 是性价比突出的选择；
补充使用提醒：所有零部件钎焊必须在真空炉或者高纯干燥保护气氛完成，严禁空气环境加热；加工完成后按照液冷部件标准开展水压测试与氦质谱检漏；瑞拓美新材料

BNi-15BNi-15 焊粉 高温排气歧管组件 持续高温氧化环境不锈钢真空钎焊原料
