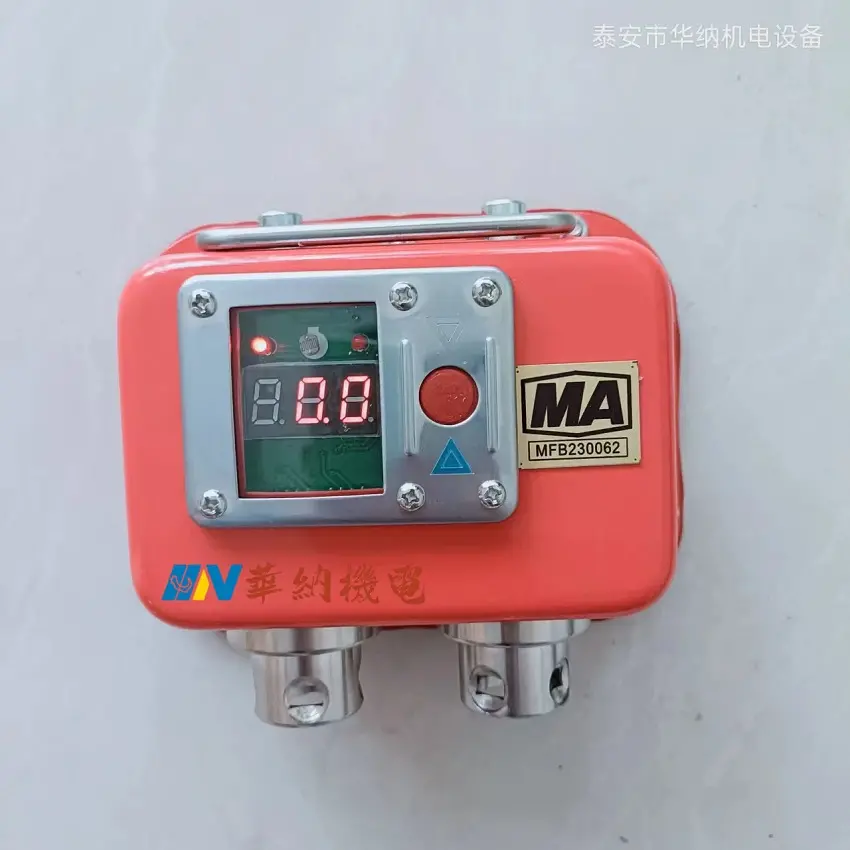

矿用本安型压力检测仪/光控数显表

矿用本安型压力检测仪综合报告 一、设备定义与用途

矿用本安型压力检测仪是专门用于煤矿井下压力监测的智能化仪表，具有本质安全型（本安型）防爆设计，适用于易燃易爆环境。其核心功能包括：

实时监测：连续测量单体液压支柱或综采支架的工作阻力，记录压力变化数据。

数据管理：通过红外通讯与手持采集器或计算机连接，实现数据存储、分析和报表生成。

安全预警：当压力超过预设阈值时，触发报警功能，预防顶板事故。

适用场景：煤矿综采工作面、单体支柱支护区域及其他液压设备压力检测。

典型型号：YHY60(C)、YHY60(A)、CPD25M(A)等，其中YHY60系列为市场主流产品。

二、工作原理

传感器机制：

电阻式压力传感器：压力作用使传感器电阻值变化，转化为电信号。

信号处理：电信号经微处理器处理，转换为数字压力值并存储。

本质安全设计：

电路采用低功耗设计，故障状态下产生的电火花能量（≤0.28mJ）不足以引爆瓦斯。

防爆标志为ExibI或ExiaI，符合GB 3836.4—2010标准。

数据传输：

红外无线通讯：通过红外窗口与手持采集器传输数据，速率2400kbps。

自动记录：内置256K存储器，支持掉电保护，可长期保存数据。

三、技术参数（以YHY60(C)为例）

参数 数值

量程	0-60MPa（允许过载20%）
精度	±1.6%（F.S）
电源	4.5V（2节2号干电池组）
显示方式	LED数字显示
防爆类型	ExibI（本质安全型）
重量	1.6-2.7kg
数据存储	256K，支持掉电保护
通讯接口	红外传输，速率2400kbps
工作环境	温度0-40°C，湿度≤95%RH

四、操作与维护 1. 安装与操作

安装步骤：

将检测仪固定在综采支架顶板下方或单体支柱上，确保测压孔与液压系统连接。

使用高压油管连接被测压力腔与检测仪测压孔。

开启电源，通过遥控器或按钮显示压力值。

操作规范：

显示压力：按遥控器显压功能或检测仪按钮，左/右红灯亮分别显示1/2号通道压力（单位：MPa），5秒后自动关机。

数据采集：使用本安型手持采集器通过红外通讯读取数据，上传至计算机处理。

报警设置：预设压力阈值（如6-24MPa），超限后触发声光报警。

2. 维护与保养

日常维护：

电池管理：使用指定干电池，严禁井下更换或充电，电压低于3.1V时更换。

清洁通讯窗口：定期清理红外窗口煤尘，确保通讯畅通。

避免撞击：防止检测仪受外力损坏，影响传感器精度。

定期校准：

每3-6个月升井校准，由专业人员调整传感器零点与量程。

维修时不得更改本安电路元器件参数，需返厂处理。

存放要求：

环境：干燥通风，湿度≤60%，温度-10°C至40°C。

防尘防潮：存放于密封箱内，远离腐蚀性气体或液体。

五、应用案例

某煤矿综采工作面：

引入YHY60(C)检测仪后，实时监测支架压力，数据自动上传至地面计算机。

通过分析压力变化曲线，预测顶板来压周期，调整支护参数，顶板事故率降低30%。

单体支柱支护区域：

使用YHY60(A)双通道检测仪，同时监测两处支柱压力，报警功能及时提醒更换失效支柱，保障作业安全。

六、注意事项

严禁井下开盖：操作中不得打开检测仪外壳，以免破坏本安电路。

电池规范：必须使用生产厂提供的干电池组，禁止混用或改装。

数据安全：定期备份数据，避免存储器满导致数据丢失。

合规使用：仅用于煤矿井下压力检测，禁止超量程或违规改装。

七、总结

矿用本安型压力检测仪是煤矿安全监测的核心设备，通过高精度传感、本质安全设计及智能数据管理，显著提升压力监测效率与安全性。用户需根据井下环境选择合适型号，并严格遵循操作规范与维护要求，以确保设备长期稳定运行。其数字化、防爆特性为煤矿安全生产提供了关键技术保障。
