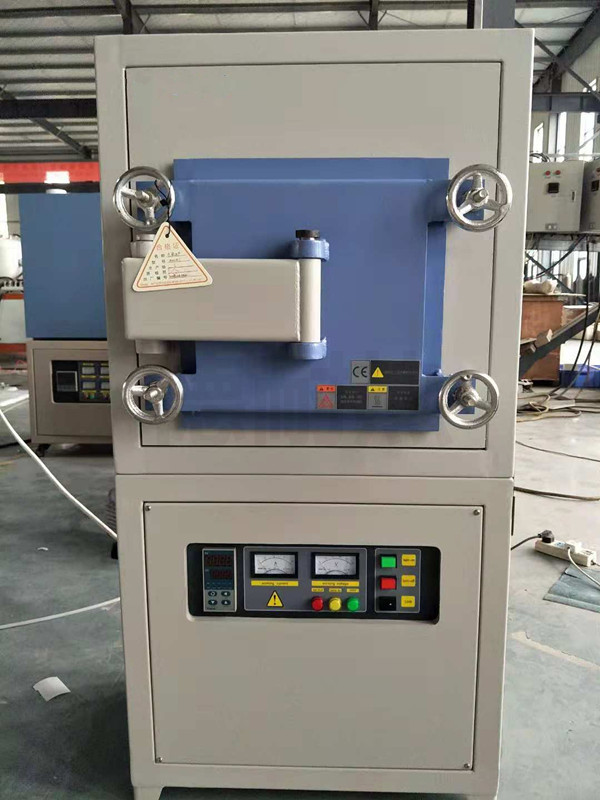

信阳通惰性气体保护箱式1700度实验室真空马弗炉

1700℃惰性气氛保护实验室真空箱式马弗炉

一、温度系统（超高温真空专用）

1. 温度参数

• 极限峰值：1700℃（短时保温≤1.5h）

• 长期连续工作温度：1600–1650℃

• 升温速率：0.1~8℃/min 程序分段可调；真空 / 惰性气氛烧结建议 1~4℃/min 慢速升温，防止坯体鼓泡、炉膛放气污染样品

• 测温元件：B 型双铂铑热电偶（PtRh30-PtRh6），耐 1800℃，低挥发适配真空环境

• 温场均匀度：有效加热区 ±4℃，恒温控温精度 ±1℃

1. 可编程控制系统两种配置

• 仪表款：30 段 PID 程序控温，升温 / 保温 / 降温分段存储，超温、断偶、真空失压、缺水多重声光报警

• 7 寸触摸屏科研款：99 段工艺曲线，温度、真空度、气体流量实时曲线显示，USB 导出实验数据，支持断电续烧、485 上位机联动，可程序自动切换真空 / 充气流程

二、炉膛保温（低放气高纯真空内衬）

1. 保温结构：一体成型 1800 级高纯氧化铝多晶纤维炉膛，内壁高温致密氧化铝防渗涂层，真空下放气量极低，无游离杂质污染金属、高纯陶瓷试样；中层氧化锆纤维阻热层 + 外层梯度隔热复合层，总保温厚度 220mm。

2. 标配配件：1700℃刚玉承烧板，耐高温、不与金属粉体反应，承重强、透气利于真空除气。

3. 支持全非标定制：任意长宽高内腔、加长腔体、多层烧结托架、侧面真空取样孔、顶部集成进气排气一体接口。

三、加热元件：1800 级 U 型硅钼棒

炉膛三面环绕布置（两侧 + 后壁），功率补偿保证温场均匀；惰性真空氛围下高温形成稳定二氧化硅保护层，使用寿命长；炉侧预留独立检修口，更换发热体无需拆除保温层。使用提示：尽量快速跨过 400~700℃区间，禁止该区间长时间恒温，避免硅钼棒低温脆化粉化。

四、炉体主体：双壳水冷真空密封结构

1. 内外双层壳体，夹层通循环冷却水，长期 1650℃高温运行外壳温度≤50℃，保护真空氟橡胶密封垫，大幅降低密封圈老化速度，长效保真空。

2. 水冷加厚法兰炉门，重型机械压紧锁扣，炉门双层耐高温真空密封垫；开门自动切断加热、锁止真空与气路，安全联锁。

3. 整体焊缝满焊密封，炉口、全部气路法兰采用不锈钢防腐材质，适配金属氧化物、粉体挥发环境。

4. 标配缺水保护：冷却水断供自动停机加热，防止密封件高温损毁。

五、真空系统（两级可选，适配惰性气体置换）

1. 低配低真空机组

2X 旋片机械泵，极限真空 1×10⁻¹Pa，适用于常规脱氧、除气，氮气 / 氩气置换烧结。

2. 高配高真空机组（金属新材料）

机械前级泵 + 涡轮分子泵，极限真空 5×10⁻³Pa，可深度脱除炉膛水汽、氧气、杂质气体，适配高纯合金、难熔金属无氧烧结。

真空联动工艺逻辑

抽真空除杂→反复充惰性气体冲刷置换→维持微正压惰性气氛烧结；全程真空压力实时监测，压力低于阈值自动报警锁温。

六、惰性气体保护气路系统

1. 标准两路独立进气，可选多路拓展，适配氩气、氮气等惰性保护气体；选配 MFC 质量流量控制器，程序精准分段调节气体流量。

2. 配套全套不锈钢防腐管路、精密调压阀、压力表、单向防回火阀、尾气水冷冷凝收集罐、可调泄压阀。

3. 核心功能：

• 真空 - 气氛一键切换；

• 高温阶段维持微正压惰性气体，隔绝空气防止样品氧化；

• 低温排胶段大流量换气，带走有机物裂解废气，避免积碳。

1. 拓展选配：微量氢还原气路（配套防爆、氢气检漏、阻火装置）。

七、全套安全防护

1. 水冷缺水停机保护、真空压力上下限报警；

2. 超温、断偶、过流、漏电多重保护；

3. 炉体防爆泄压阀，针对含粘结剂脱脂工况；

4. 高温区间气路联锁，未通入保护气禁止升温至 1000℃以上；

5. 真空泵过载、油位过低报警。

八、适用实验场景

1. 3D 打印金属坯体、MIM 金属注射件真空 + 氩气保护高温烧结（钛合金、不锈钢、高熵合金）

2. 钨、钼、硬质合金等难熔金属无氧化热处理、退火、固相合成

3. 氧化锆、氧化铝高纯陶瓷惰性气氛致密烧结

4. 稀土磁性粉体、锂电正极粉体真空煅烧隔绝氧化

5. 高校、科研院所新材料研发，真空惰性气氛成套热处理实验

九、非标定制范围

1. 炉膛：任意尺寸腔体、超大批量炉膛、整体刚玉内衬防腐款；

2. 真空配置：单机械泵 / 分子泵高真空机组、真空腔体扩容；

3. 气路：多路 MFC 自动控流、氢气防爆气路、废气净化冷凝装置；

4. 结构：大口径水冷真空观察窗、上开式炉门、外置连续进料仓；

5. 供电：220V 小型实验炉、380V 三相大功率工业机型。

十、设备核心优势

1. 1700℃超高温 + 真空 + 惰性气氛三合一，兼顾高温烧结与无氧保护，解决金属、高纯材料高温氧化难题；

2. 双壳水冷炉体，真空密封稳定性远优于普通风冷马弗炉，长期保压不漏气；

3. 1800 级高纯氧化铝纤维炉膛，真空低放气，不污染高纯度实验样品；

4. 可编程温控联动真空、气路流量，整套脱脂 - 除气 - 烧结工艺自动运行；

5. 全尺寸非标定制，可根据试样大小、单次装料量定制内腔与整套气真空系统。

十一、操作规范要点

1. 装料完成后，至少 2 次抽真空 - 充氩 / 氮气置换，降低炉膛氧含量后再升温；

2. 1000℃以上高温严禁直接破真空，防止空气涌入瞬间氧化试样；

3. 整套热处理结束后，炉温降至 300℃以下，方可停止真空泵、关闭冷却水；

4. 含大量有机粘结剂坯体，低温段低速升温 + 大流量惰性气体持续换气，防止积碳污染炉膛与硅钼棒。
