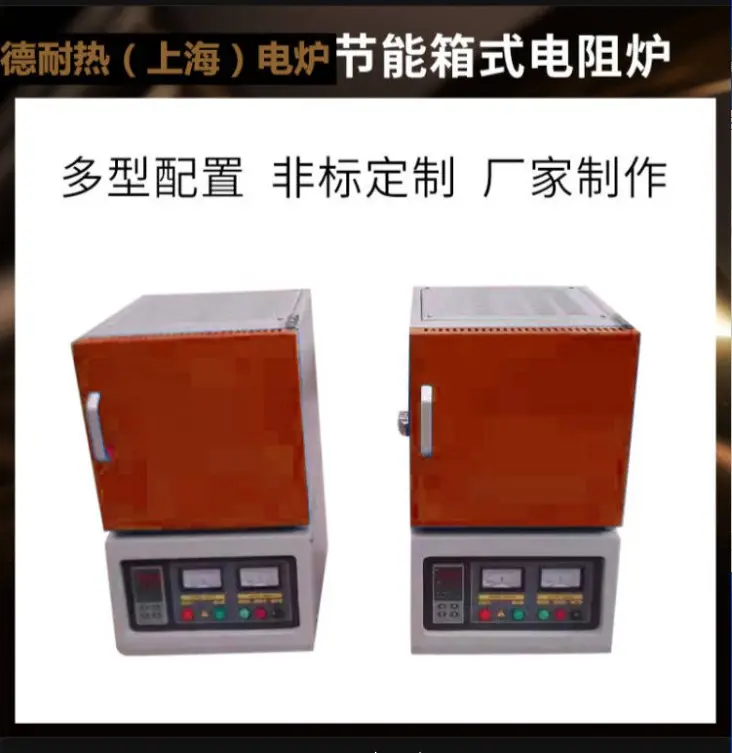

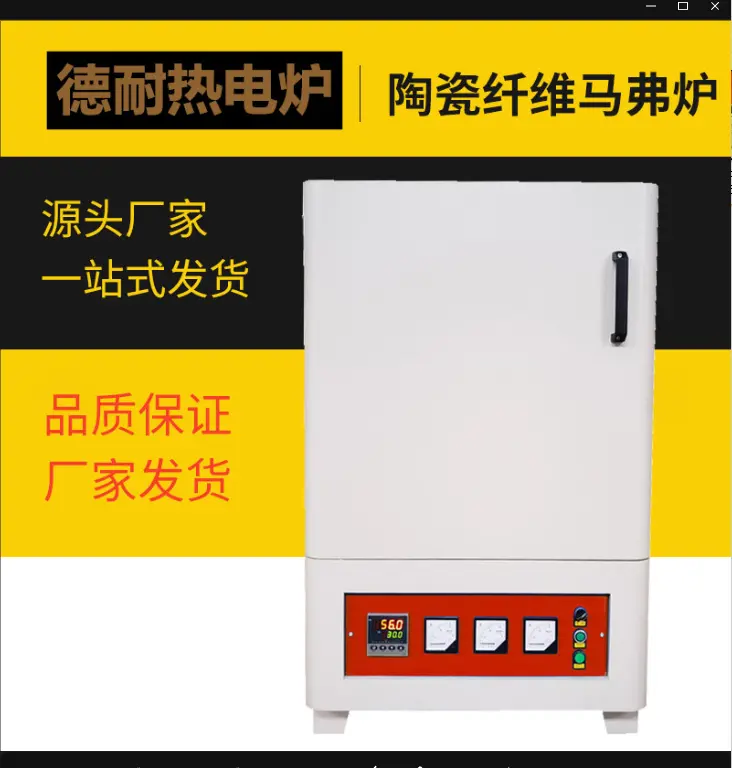

枣庄实验箱式一体式1600度陶瓷烧结高温马弗炉

一、产品定位

整机炉体 + 电控一体化集成，专为实验室特种陶瓷烧结研发，适配氧化铝、氧化锆、氮化铝、结构陶瓷、电子陶瓷、粉末冶金生坯脱脂烧结；到货插电即用，无需单独控制柜，占地小、布线安全，高校材料实验室、新材料企业研发通用。

二、一体式核心结构优势

1. 整机一体化焊接电控内置炉体下方，无分体外置控制柜，内置防护线路，杜绝高温线缆老化短路；底部可选万向脚轮，台面 / 地面均可摆放，搬运方便。

2. 双层风冷隔热炉壳加厚双层冷轧钢板，夹层强制对流风冷，1600℃满负荷长期运行，外壳表面≤55℃，防烫伤；门框、侧板高温不变形。

3. 侧开压紧密封炉门高温莫来石纤维密封垫，机械压紧锁扣，漏热少；标配开门断电联锁，开门即刻切断加热；可选双层石英高温观察窗，实时观测陶瓷烧结收缩、相变。

4. 多层梯度复合保温（1600℃专用）五层隔热：内层 1600 高纯氧化铝多晶纤维→中层氧化锆纤维毯→莫来石保温层→轻质耐火砖→纳米气凝胶背衬，总保温厚度≥180mm，蓄热小、升降温快、节能 40%+。

5. 排气 / 气氛拓展接口炉顶标配刚玉密封排气烟道，陶瓷生坯低温脱脂可快速排出粘结剂烟气；可定制进气口、真空法兰，升级氮气 / 氩气惰性气氛烧结炉。

三、核心硬件配置（陶瓷烧结专用）

1. 温度系统

• 极限峰值：1650℃（短时≤2h）

• 长期稳定工作温度：1550℃（陶瓷致密烧结恒温区间）

• 控温精度：空载 ±1℃；有效温场均匀性 ±3~5℃（满足陶瓷烧结一致性）

• 升温速率：0.1~10℃/min 无极可调；＞1200℃自动限速 3~5℃/min，防止陶瓷厚坯开裂、硅钼棒脆损；脱脂阶段 1~3℃/min 缓慢升温

• 测温元件：B 型双铂铑热电偶（0~1800℃），高温无温漂、抗氧化，适配 1600℃长期连续测温

2. 加热系统（1600℃标配硅钼棒）

• 加热元件：U 型 1700 级硅钼棒，两侧 + 顶部五面环绕布置，温场均匀

• 电极配置：水冷铜电极套，降低接线端温度，延长硅钼棒使用寿命

• 调压模块：大功率 SSR 固态继电器无触点输出，无电流冲击，避免陶瓷样品局部过烧

3. 炉膛（两种可选，按需选型）

方案 A：高纯氧化铝纤维整体炉膛（实验通用款）

真空吸塑一体成型，无缝无拼接、不掉粉、不污染高纯陶瓷粉体；耐急冷急热、重量轻、升降温速度快，。

方案 B：刚玉浇筑整体炉膛（高纯陶瓷专用）

99 高纯氧化铝刚玉内胆，耐酸碱、抗氧化物腐蚀，无纤维粉尘脱落，适合高纯度氧化锆、透明陶瓷、电子陶瓷烧结，无杂质污染样品。

标准炉膛内尺寸（可非标全定制）

• 小型实验：150×150×150mm（3.375L）、200×200×200mm（8L）

• 中型常规：300×300×300mm（27L）

• 大尺寸定制：大 600×500×400mm

4. 智能程控温控系统（陶瓷烧结工艺专用）

• 7 寸工业触摸屏 PID 智能控制器，50~60 段可编程曲线，完整覆盖：低温脱脂→中温排胶→高温烧结→阶梯缓冷全流程

• 存储 100 套陶瓷烧结工艺配方，U 盘导出温度曲线数据，实验工艺可精准复刻

• 功能：PID 自整定、断电记忆复电续烧、超温断偶双重报警、RS485 电脑通讯、无纸记录仪选配

四、安全保护全套配置

1. 超温自动停机报警、声光提示

2. 热电偶断偶保护（测温失效立即停止加热）

3. 炉门开门断电安全联锁

4. 风冷风机故障停机保护

5. 过流、短路、漏电过载保护

五、适用陶瓷烧结场景

1. 结构陶瓷：氧化铝陶瓷、氧化锆陶瓷、碳化硅陶瓷、陶瓷轴承 / 陶瓷刀具烧结

2. 电子陶瓷：MLCC 陶瓷基片、压电陶瓷、氮化铝导热陶瓷、绝缘陶瓷件

3. 粉体材料：氧化物陶瓷粉体煅烧、陶瓷生坯脱脂排胶、陶瓷色料高温焙烧

4. 科研实验：新型无机陶瓷、复合陶瓷、透明陶瓷高温研发试样烧结

六、标准整机功率与电源

• 小炉膛（≤8L）：10~12kW，AC380V 三相五线

• 中炉膛（27L）：18~24kW，AC380V 三相五线

• 大炉膛：30kW 以上，380V 工业供电

七、与分体式 1600℃马弗炉核心对比
